分析通用车系自动变速器内部构造与挡位动力流矢量图(八)
来源:本站整理  作者:佚名  2012-12-11 08:26:38

     九、4HP-16型自动变速器动力流直观示意图与挡位矢量分析

    4HP-16型自动变速器是德国 ZF公司研发生产的一款电子控制4速自动变速器,在上海通用车系中早期的一些车型上应用,如:早期的(2007款之前)别克凯越1.8,雪佛兰景程2.0等车型上;同时该4HP-16型自动变速器也同时广泛的应用在国内外其他品牌的车辆上,如:马自达福美来、大宇男爵、铃木等车型上。



     1.4HP-16内部构造连接关系示意图(如图41所示)

     2.4HP-16内部构造直观分析图(如图42所示)

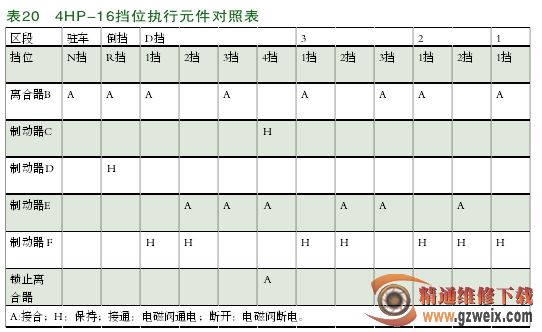

     3.4HP-16挡位执行元件对照表(如表20所示)

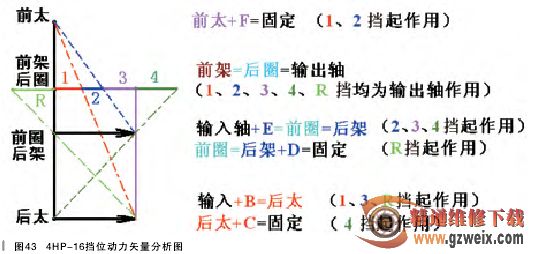

     4.4HP-16各挡位动力流矢量分析(如图43所示)



    由图不难看出,4HP-16型自动变速器的行星齿轮机构也是一种典型的辛普森型机构,与4T65E变速器的行星齿轮机构的结构完全类似,只有在前后行星排的排列顺序上、部件命名规则上有所差异,所以该自动变速器的挡位动力流的原理完全相同,所以在此不再复述,大家可以直接参照4T65E变速器的挡位动力流的说明即可了解。



    5.4HP-16各挡位传动效果

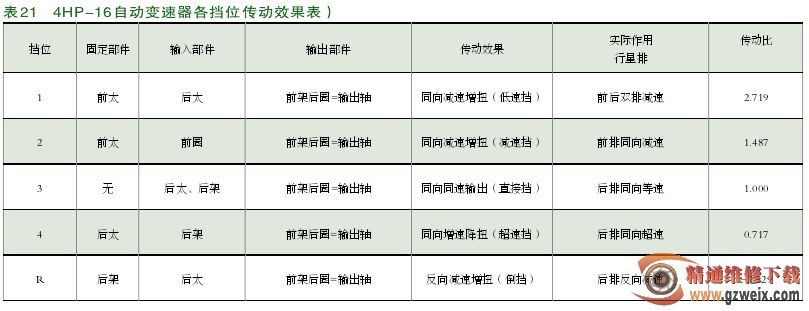

    根据挡位的矢量分析图可以看出,4HP-16自动变速器的各挡位动力传动效果总结起来如表21所示。



    十、4T45E型自动变速器动力流直观示意图与挡位矢量分析

    4T45/4T50E型自动变速器是通用汽车公司研发生产的一款全电子控制横置4速自动变速器,在上海通用车系中应用在2006-2009款的别克君越2.4上(君越3.0应用4T65E );同时该自动变速器也广泛的应用在通用汽车公司在2004-2008年间生产的雪佛兰、旁帝克、奥兹莫比尔等车辆上。



    1内部构造连接关系图(如图44所示)

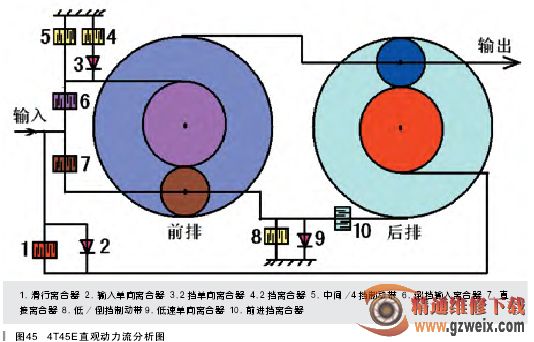

    2内部构造直观分析图(如图45所示)

[1] [2]  下一页
