剖析12年雷克萨斯GS350新技术(四)
来源:本站整理  作者:佚名  2012-10-29 15:55:28

3.主要元件位置

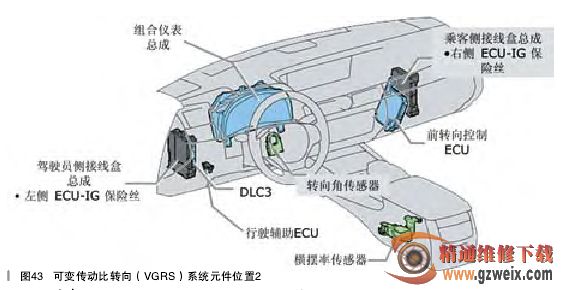

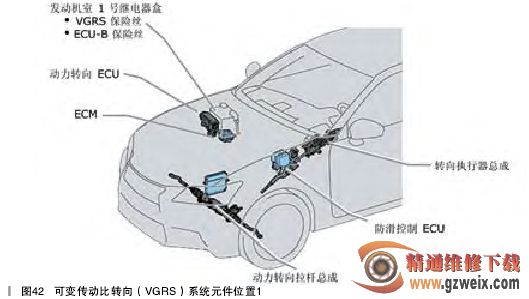

主要元件位置,如图42、图43所示。

4.VGRS系统控制

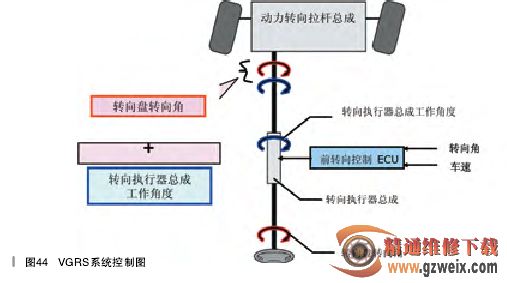

VGRS系统控制图,如图44所示。

5.转向执而器总成

转向执行器总成由外壳、电机、减速打和锁止机构组成。

    6.电机

    使用结构紧凑、输出功率大和噪音低的无刷型电机。

    7.诊断故障码

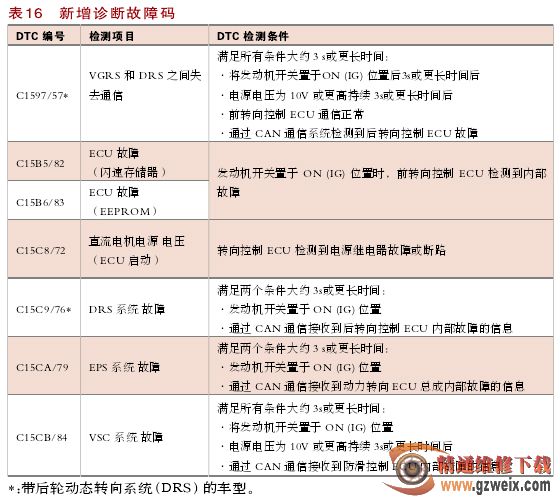

    新增诊断故障码,如表16所示。

    九、后轮动态转向《DRS)系统

    1.概述

    使用后轮动态转向(DRS)系统。

    通过前转向控制ECU计算DRS系统的后轮转角,并通过后转向控制ECU马区动后转向连杆总成中的直流电机。



      2.系统图

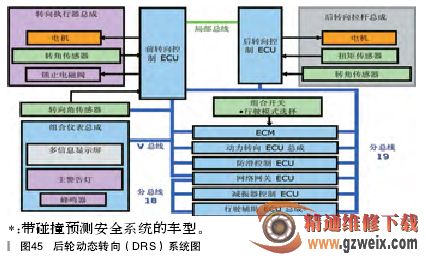

      后轮动态转向(DRS )系统图,如图45所示。



    3.主要元件功能

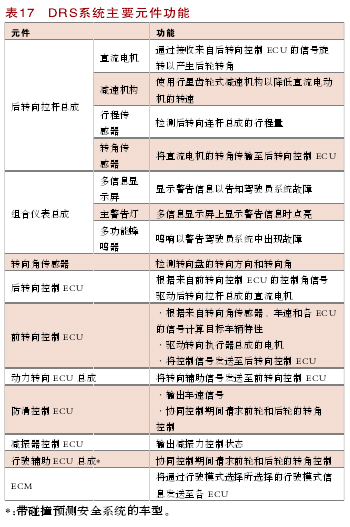

    DRS系统的主要元件功能,如表17所示。



    4.后转向拉杆总成

    直流电机与减速机构同轴,从而提供了紧凑的结构。
