直流电机和减速机构:
.直流电机为无刷式电机,具有输出功率大、惯性小和噪音低的特点
.减速机构采用行星齿轮,太阳齿轮位于转子边缘
行程传感器:
.使用解析器传感器式行程传感器
.利用蜗杆机构将后转向拉杆的行程转换为行程传感器的旋转,从而检测后转向拉杆的位置
5.诊断故障码

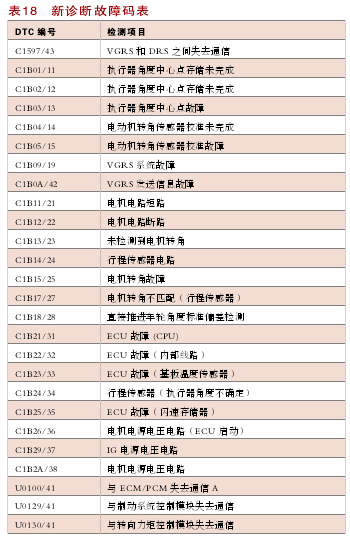

新诊断故障码如表18所示。
6.故障排除

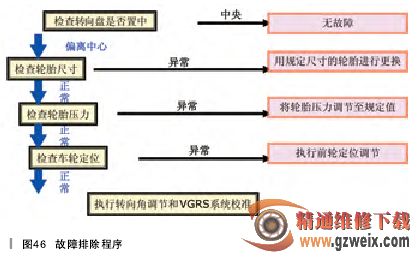

转向盘偏离中心或偏离中间位置,如图46所示。

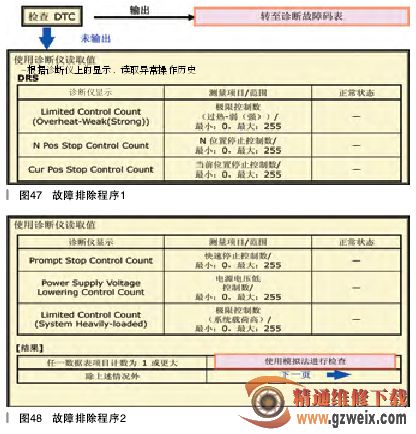

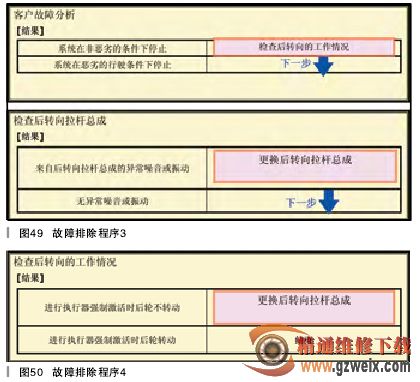

DRS系统不工作,如图47-图50所示。
注意:如果更换转向控制ECU或转向执行器,则执行执行器角度中心点校准和初始化。
7.初始化和校准
注意:更换后转向控制ECU时,执行空挡位置存储和电机旋转角度传感器校准。执行执行器校准值初始化后,如果拆卸、安装、更换或调节后转向拉杆总成或后悬挂,则执行中间位置存储和电机旋转角度传感器校准。执行执行器校准值初始化时,强制激活执行器。因此,举升车辆使后轮在没有任何负载的情况下转动。
执行器校准值初始化:
①举升车辆并使轮胎朝向正前。
②将诊断仪连接到DLC3 0
③启动发动机。
④进入菜单:Chassis/DRS/Utility/DRS Off center Correction。
⑤按照诊断仪显示并执行执行器校准值初始化。
8.存储和校准
中间位置存储和电机旋转角度传感器校准。
执行中间位置存储和电机淀转角度传感器校准时,强制激活执行器。因此,举升车辆使后轮在没有任何负载的情况下转动。
如果存储除C1B01 /11和C1B04/14外的DTC,则执行中间位置存储和电机旋转角度传感器校准。
确保车速为4km/h或更低。
①举升车辆后,使轮胎朝向正前并将方向盘置中。
②将诊断仪连接到DLC3 0
③启动发动机。
惬万注入菜单:C;liaz9s / DRS / Uuliry/DRS Neuhal Memoriaauon。
⑤按照诊断仪显示并执行中间位置存储和电机旋转角度传感器。
校准:强制激活执行器时,举升车辆使后轮在没有任何负载的情况下转动。
确保车速为4 km/h或更低。
①升车辆并使转向盘置中。
②将诊断仪连接到DLC3 0
③启动发动机。
④进入菜单:Chassis/DRS/DRS Motor。
⑤按照诊断仪显示并强制激活执行器。
