详解通用车系各自动变速器传动路线(二)
来源:本站整理  作者:佚名  2012-11-30 14:25:54

二、4T45E 型自动变速器传动路线

4T45E 型自动变速器与 4T40E型自动变速器的结构和传动路线基本相同,这两款自动变速器主要装配于君越 2.4、雪弗兰、旁帝克、奥兹莫比尔等轿车上。该变速器的行星齿轮机构采用辛普森Ⅱ型改进式,前齿圈与后行星架为一体,是动力输出端;前行星架和后齿圈可通过前进档离合器 C4 连接为一体;输入轴从前向后看为逆时针旋转。



4T45E 型自动变速器内设有 10个换档执行元件,分别为滑行离合器C1、 倒档离合器 C2、3/4 档离合器C3、前进档离合器 C4;2 档制动器B1、2/4 档制动器 B2、低/倒档制动器B3;输入单向离合器 F1、2 档单向离合器 F2、低速档单向离合器 F3。该变速器的基本技术参数如表4 所示,其结构示意图如图 7 所示,各换档执行元件的作用见表5,不同档位各换档执行元件的状态见表 6。



4T45E 型自动变速器操纵手柄的布位为P、R、N、D、3、2、1。君越 2.4轿车增加了手动/自动一体功能,其操纵手柄的布位为P、R、N、D、M,在M 位时可以手动加、减档。



1.D 位各档传动路线

1)D 位 1 档传动路线

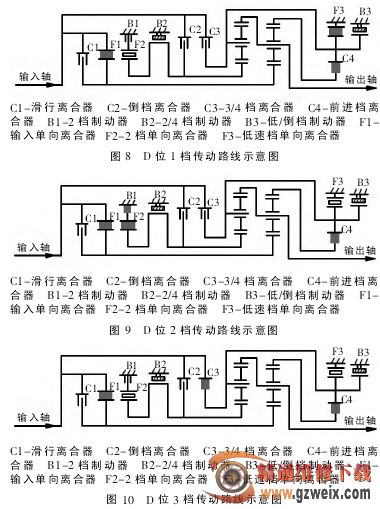

当操纵手柄位于D 位,变速器处于 1 档时,输入单向离合器 F1 锁止,逆时针驱动后太阳轮;前进档离合器C4 接合,连接前行星架和后齿圈;低速档单向离合器F3 顺时针锁止前行星架/后齿圈,则前齿圈/后行星架同向减速输出,其传动路线为:输入轴→输入单向离合器 F1→后太阳轮→后行星轮→前齿圈/后行星架→输出轴。D 位 1 档的传动路线示意图如图 8 所示。



D 位 1 档滑行时,因输入单向离合器 F1 及低速档单向离合器 F3 都不能逆向传递动力,所以发动机没有制动作用。



[1] [2] [3]  下一页
