详解通用车系各自动变速器传动路线(四)
来源:本站整理  作者:佚名  2012-11-21 12:54:37

四、5L40E型自动变速器传动路线

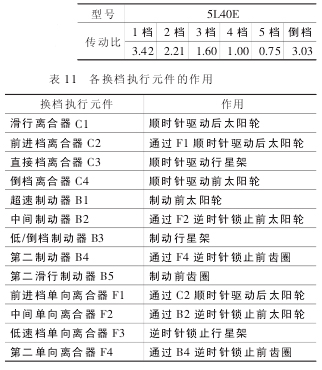

5L40E 型变速器为电控五速、后轮驱动式自动变速器,装配于上海通用别克荣御及凯迪拉克轿车上,其基本技术参数如表10 所示。该变速器采用拉维娜式行星齿轮机构,由2 个单排双级行星齿轮机构组成。

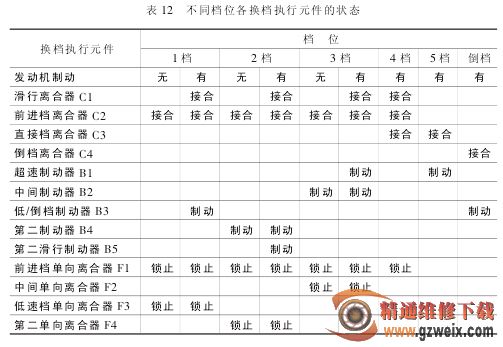

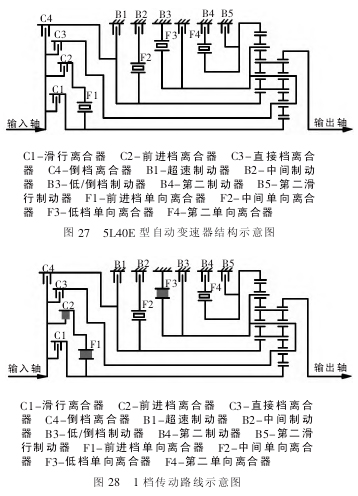

5L40E 型自动变速器的换档执行元件由4 个离合器(即滑行离合器C1、前进档离合器 C2、直接档离合器C3、倒档离合器 C4)、5 个制动器(即超速制动器 B1、中间制动器 B2、低/倒档制动器 B3、第二制动器 B4、第二滑行制动器B5) 和 4 个单向离合器(即前进档单向离合器 F1、中间单向离合器F2、低速档单向离合器 F3、第二单向离合器 F4)组成,其结构示意图如图 27 所示,各换档执行元件的作用如表 11 所示,不同档位各换档执行元件的状态如表 12 所示。



1. 1 档传动路线

当变速器处于 1 档时,前进档离合器 C2 接合,通过前进档单向离合器 F1 顺时针驱动后太阳轮;低速档单向离合器F3 逆时针锁止行星架,则后齿圈同向减速输出,其传动路线为:输入轴→前进档离合器 C2→前进档单向离合器 F1→后太阳轮→后短行星轮→长行星轮→后齿圈→输出轴。1 档的传动路线示意图如图 28所示。



1 档滑行时,因前进档单向离合器F1及低速档单向离合器F3都不能逆向传递动力,所以发动机没有制动作用,但自动变速器控制模块可根据情况控制自动变速器是否有发动机制动作用。当需要发动机制动时,自动变速器控制模块指令滑行离合器C1 接合,低/倒档制动器 B3 作用,制动行星架,这样滑行离合器C1可以逆向传递动力,发动机有制动作用,其传动路线示意图如图29 所示。



2. 2 档传动路线

当变速器处于2 档时,前进档离合器 C2 接合,通过前进档单向离合器F1 顺时针驱动后太阳轮;第二制动器B4 制动,且通过第二单向离合器F4 逆时针锁止前齿圈,则后齿圈同向减速输出,其传动路线为:输入轴→前进档离合器 C2→前进档单向离合器F1→后太阳轮→后短行星轮→长行星轮→后齿圈→输出轴。由于此时前齿圈被逆时针锁止,前短行星轮有加快长行星轮旋转的作用,所以其输出转速高于 1 档。2 档的传动路线示意图如图 30所示。
