长城腾翼C30汽车全车电路（1）
来源：本站整理  作者：佚名  2012-12-11 18:23:34


3.3 组合仪表控制系统

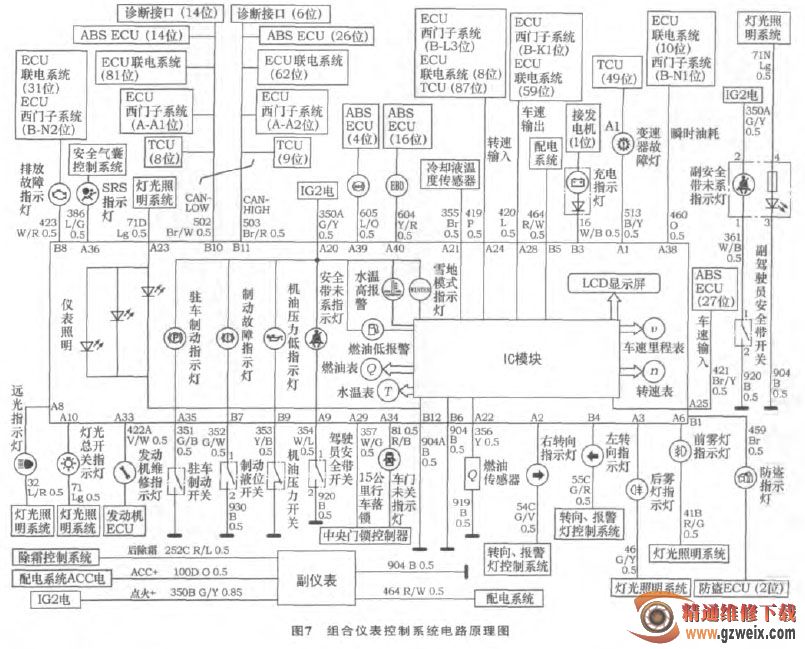

组合仪表控制系统电路原理图如图7所示。

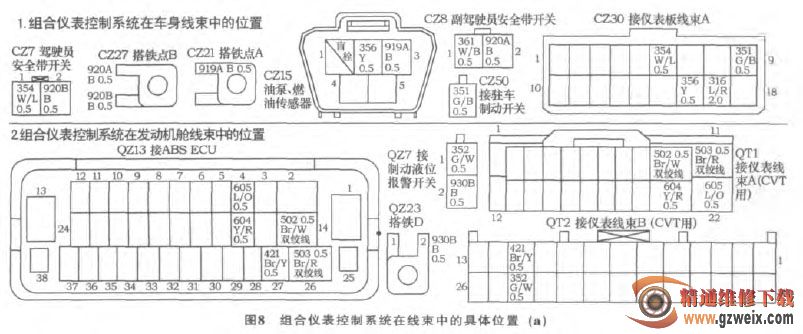

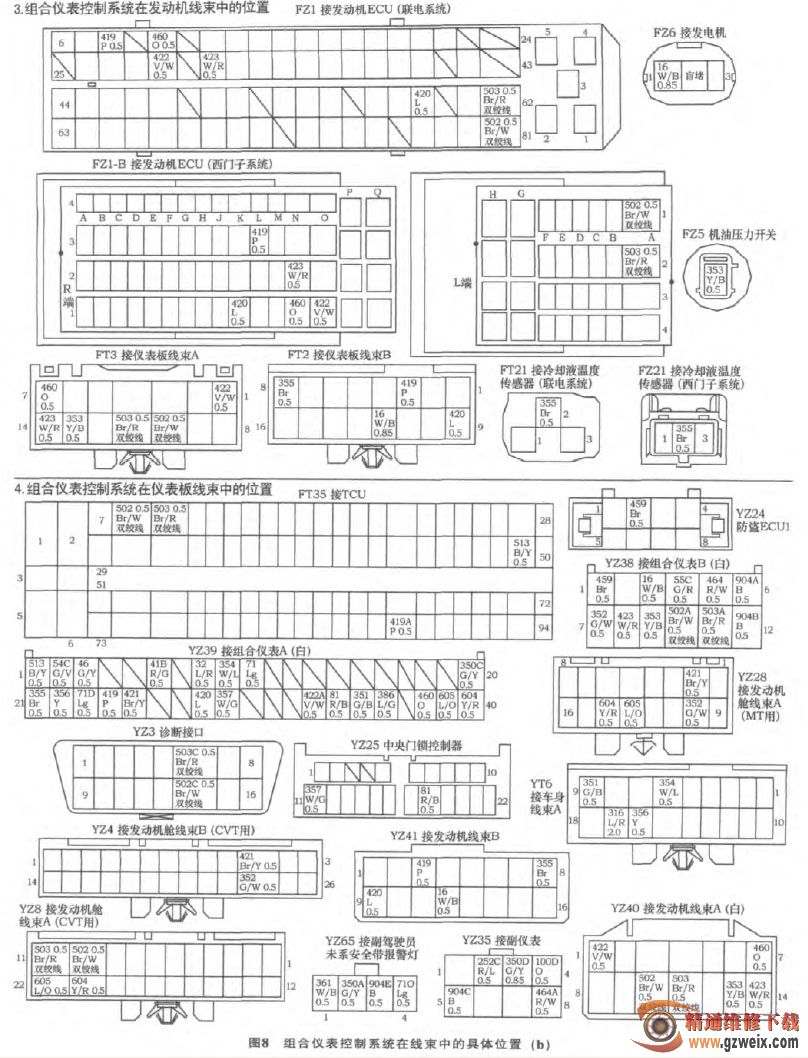

组合仪表控制系统在线束中的具体位置如图8所示。
