长城腾翼低速行驶时有异响
来源:本站收集  作者:佚名  2013-09-25 08:52:26

    一辆行驶里程约1.8万km的长城腾翼CVT自动挡车(采用南京邦奇厂家生产的VT2型CVT)。该车出现低速行驶时有异响的现象。
    接车后:首先试车确认故障现象。车辆在D挡行驶时,出现“咯咯”的异响声,当速度达到18典m/h时该异响声音变小;换到R挡行驶时有相同“咯咯”异响声发出。根据试车的结果判断,异响声音可能是以下几个方面原因导致的:轮毅轴承磨损产生的噪声;CVT油加注错误、进水或者油位过高、过低产生的噪声;CVT主动锥轮轴承磨损产生的噪声;脏水通过呼吸盖进入CVT内部污染润滑油导致带轮和传动带磨损;CVT传动带异常跳动造成的噪声。
    接着继续试车,结果发现车辆在以D、R、S挡行驶的过程中,CVT内均有明显的“咯咯”异响声,而在停止行驶发动机怠速状态下该声音消失。使用故障检测仪检测发动机及CVT系统,均无故障代码储存;读取数据流,动力系统各项动态数据流均正常。接着将车辆用举升机举起后挂D挡行驶,以再次确认异响声音的来源,经过仔细侦听,确认该异响声音不是来自于轮毅轴承处,而是从CVT内部发出的。接着检查CVT油面高度,在正常范围内,而且CVT油颜色还算正常;为彻底排除是CVT油的影响,又检查了CVT油底壳,发现并无杂质;为保险起见,直接更换CVT油,并清洗了CVT油冷却器和CVT油滤清器,而后再次试车发现,故障依然存在。

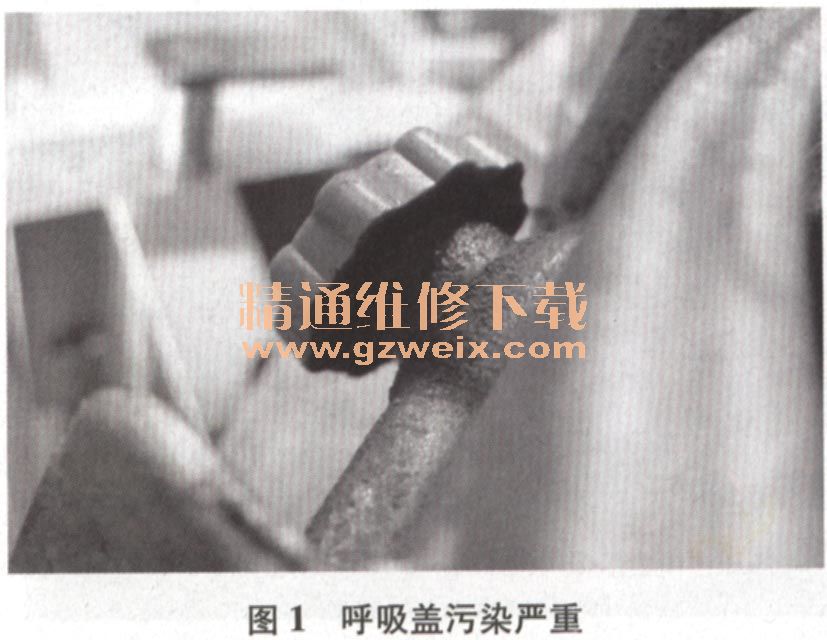

    将该车再次用举升机举起后挂挡行驶,利用听诊器再次判断异响声发出的具体部位,发现这种“咯咯”异响声音还是来自于CVT内部,类似于钢带打滑的声音。在保持恒定车速的情况下将CVT从D挡换到手动换挡模式,该异响声没有明显变化,可以基本排除主动锥轮轴滚珠轴承导致故障的可能。在查找CVT的序列号时发现,CVT的表面很脏,甚至顶部也很脏,CVT顶部的呼吸器盖处污染较严重(图1),怀疑CVT内部已受污染,拆下主动锥轮端盖,发现呼吸口周围内壁粘附着大量外界杂质(图2)。初步判定为外界脏水通过呼吸盖进入CVT内部,污染了CVT油,导致CVT内部机件损坏。

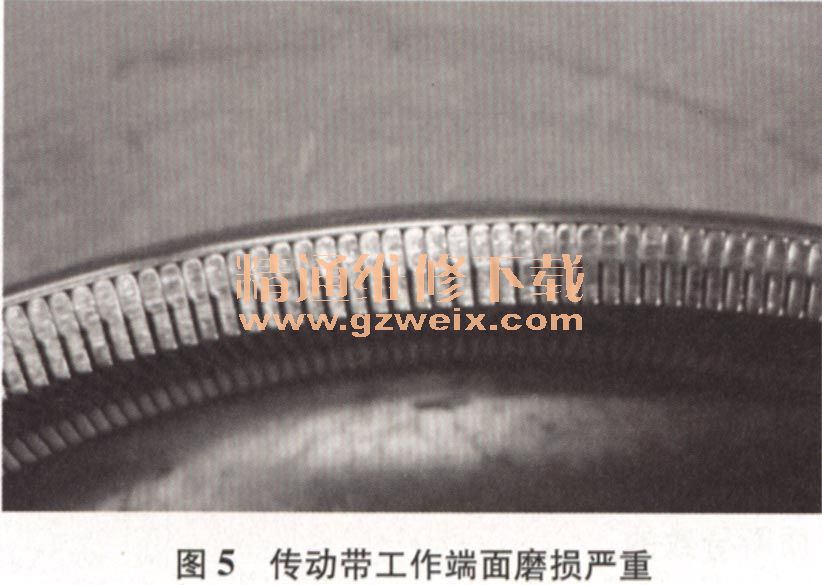

    为验证CVT内部损坏程度,遂将CVT整体拆下后邮寄至厂家进行鉴定。通过厂家拆解鉴定,发现主、从动锥轮工作端面有很深的磨损和划痕(图3、图4),传动带工作端面磨损严重(图5),传动带跳动达到2.2 mm,正常的传动带跳动为0.65 mm以内。异常的磨损和传动带跳动可以充分证明带轮与传动带间润滑不良。这些是由于CVT进入脏水导致CVT油品变质所导致的。



排除方法:更换CVT后,故障排除。
