长城腾翼C30汽车全车电路（1）
来源：本站整理  作者：佚名  2012-12-11 18:23:34


3.7 点烟器 、 备用电源 、 座椅加热系统 、 转向 、

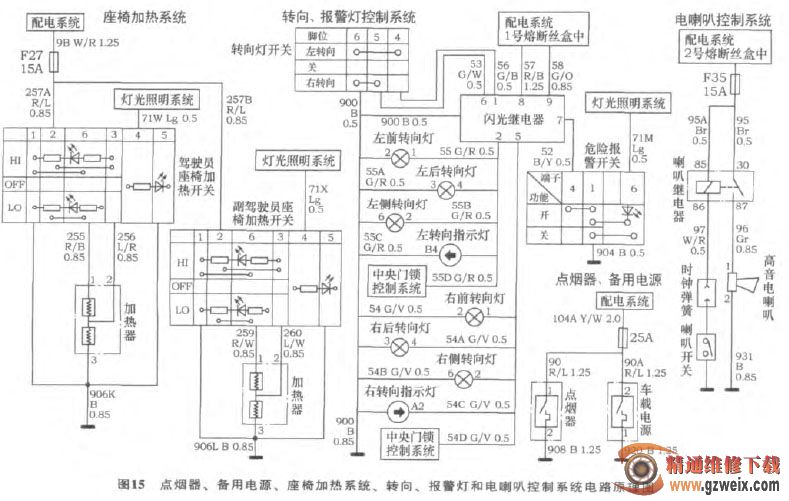

报警灯控制系统和电喇叭控制系统点烟器、 备用电源、 座椅加热系统、 转向、 报警灯和电喇叭控制系统电路原理图如图15所示。



点烟器、 备用电源、 座椅加热系统、 转向、 报警灯控制系统和电喇叭控制系统在线束中的具体位置如图16所示。

上一页  [1] [2] [3] [4] [5] [6] [7]
