剖析奥迪Q3新技术(一)
来源:本站整理  作者:佚名  2013-01-07 08:36:31

(2)副驾驶员安全气囊点火器

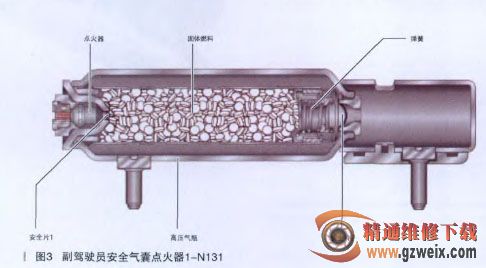

    安全气囊控制单元J234激活副驾驶员安全气囊点火器1-N131(如 图3所示),该点火器冲裂了安全片1 并点燃固体燃料。



    弹簧固体燃料燃烧所产生的气体使得高压气瓶内的压力升高,直至击穿安全片2气囊展开并充注混合气。



    奥迪轿车上安全气囊的术语说明:

    在以前,安全气囊的分级数目是通过固体燃料(这些燃料燃烧后产生的气体充入气囊)的种类来确定的;如今,安全气囊的分级数目是通过所安装的点火器数目来确定的。因此,这与点火器是否点燃了固体燃料或者是否触发了自适应(就是另开一个溢气口)没有任何关系了。



    (3)安全气囊控制单元

    安全气囊控制单元J234的基本任务就是:识别碰撞、分析所有输入信息、激活相应的系统。



    安全气囊控制单元安装在中央副仪表台的下面。



    (4)头部安全气囊

    头部安全气囊使用带有高压气瓶的气体发生器来给气囊充气。在这种气体发生器上,点火器的作用仅是打开高压气瓶。溢出的压缩气体使得气囊充气并展开。头部安全气囊是这样设计的:当气囊展开后,几乎可以遮住车内的整个窗玻璃区域。



    (5)侧面安全气囊

    侧面安全气囊就是所谓的“软罩模块”(Soft-CoverModule),这种侧面安全气囊也用于其他型号的奥迪车。该模块配备的是固体燃料气体发生器。



    (6)安全带自动卷带装置

    奥迪Q3车的前座上配备的是烟火式安全带张紧器,是我们都熟悉的球式安全带张紧器,如图4所示。这种安全带张紧器是由球来驱动的.这些球是放在存放管内的。车辆发生碰撞时,安全气囊控制单元会点燃燃料。如果点燃了燃料,那么膨胀的气体就会使得这些球发生移动,球通过齿轮就进入了球容器中。由于安全带卷轴与这个齿轮是刚性连接在一起的,因此这些球的运动就会带动卷轴也运动,于是安全带就收紧了。



    3.安全带警报

    (1)前座安全带警报

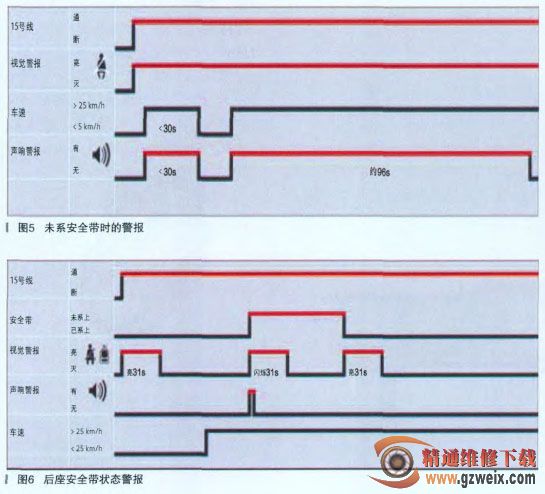

    如果前座乘员没有系上安全带,那么在接通点火开关后,安全带警报指示灯K19会对此情况子以提示,如图5所示。



    只要驾驶员或副驾驶员没有系上安全带,那么指示灯K19就会亮起。如果车速超过了25km/h,那么还会发出声响警报以提示乘员要系上安全带。



    如果声响警报已响起且在头30s内车速降至低于5km/h压了,那么声响警报就停止了。如果车速又超过了25km/h,那么声响警报就又开始了。如果声响警报开始后经过了头30s,那么声响警报就不再停止了,只有乘员系上安一老带后这个声响警报才会停止。这个声响警报最长可持续126s,另外,根据情况不同,声响警报的声音大小和频率也是有变化的。



    (2)后座安全带警报

    在接通了点火开关后,组合仪表的中央显示屏上会将安全带状态(已系上/未系上)显示31s,如图6所示。

    状态每改变一次,都会重新显示31s(就是再次计算这个31s的时间)。在行车中(指车速超过25km/h时)如果有后座乘员摘下了安全带,那么会响起一次声响警报信号,且中间显示屏上的相应显示会闪烁31s。



    安全气囊控制单元J234通过左后安全带开关E258、右后安全带开关E259和中间安全带开关E609来获知安全带是否已经系上。
