剖析奔驰全新B级豪华运动旅行车新技术
来源:本站整理  作者:佚名  2013-03-12 07:28:06

  7.车辆控制系统
    随着对于车辆安全、舒适、通信以及诊断等不同领域电子设备的激增,各个系统相互间数据共享与通信的需求就在不断增加,总线技术在汽车上的应用范围也在不断扩展,车辆逐步实现网络化是不可避免的一种趋势。目前,主流的车辆总线技术包括LIN, CAN, MOST以及FIexRay等,这些总线技术的应用实现了各个系统控制单元之间的数据通信,真正构成了车辆完整的控制系统。

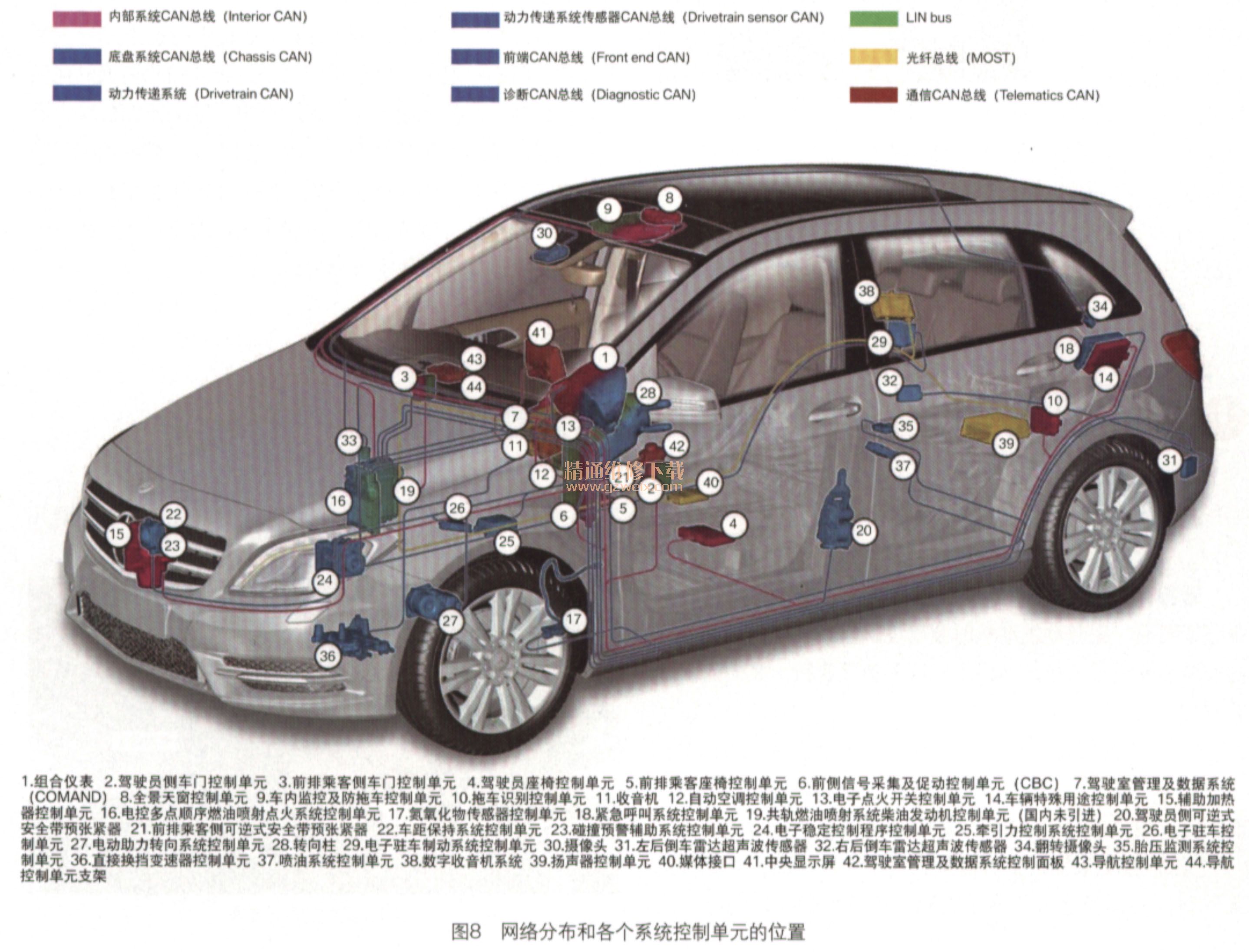

    在全新B级豪华运动旅行车上包含了内部系统CAN(Interior CAN)总线,也称为CAN B;底盘系统CAN(Chassis CAN)总线,,也称为CAN E;动力传递系统CAN (Drive train CAN)总线,也称为CAN C;动力传递系统传感器CAN (Drive train sensor CAN)总线,也称为CAN I;前端CAN (Front end CAN)总线,也称为CAN G;诊断CAN (Diagnostic CAN)总线,也称为CAN D;通信CAN (Telematics CAN)总线,也称为CAN A; LIN bus总线;光纤(MOST)总线。具体的网络分布和各个系统控制单元的位置如图8所示。
