剖析奔驰48V车载电气系统(六)
来源:汽车维修技师  作者:佚名  2018-03-26 10:32:45

    2.冷却液回路
    4缸火花点火式M264发动机仅可
和皮带驱动启动机发电机(M1/10)(装ME48V车载电气系统和12V车载电气系统)以及统启动机、发电机和12V车载电气系统一起使用。对于两种型号,冷却液回路将通过电动冷却液泵操作。
    3.48V车载电气系统低温回路2部件

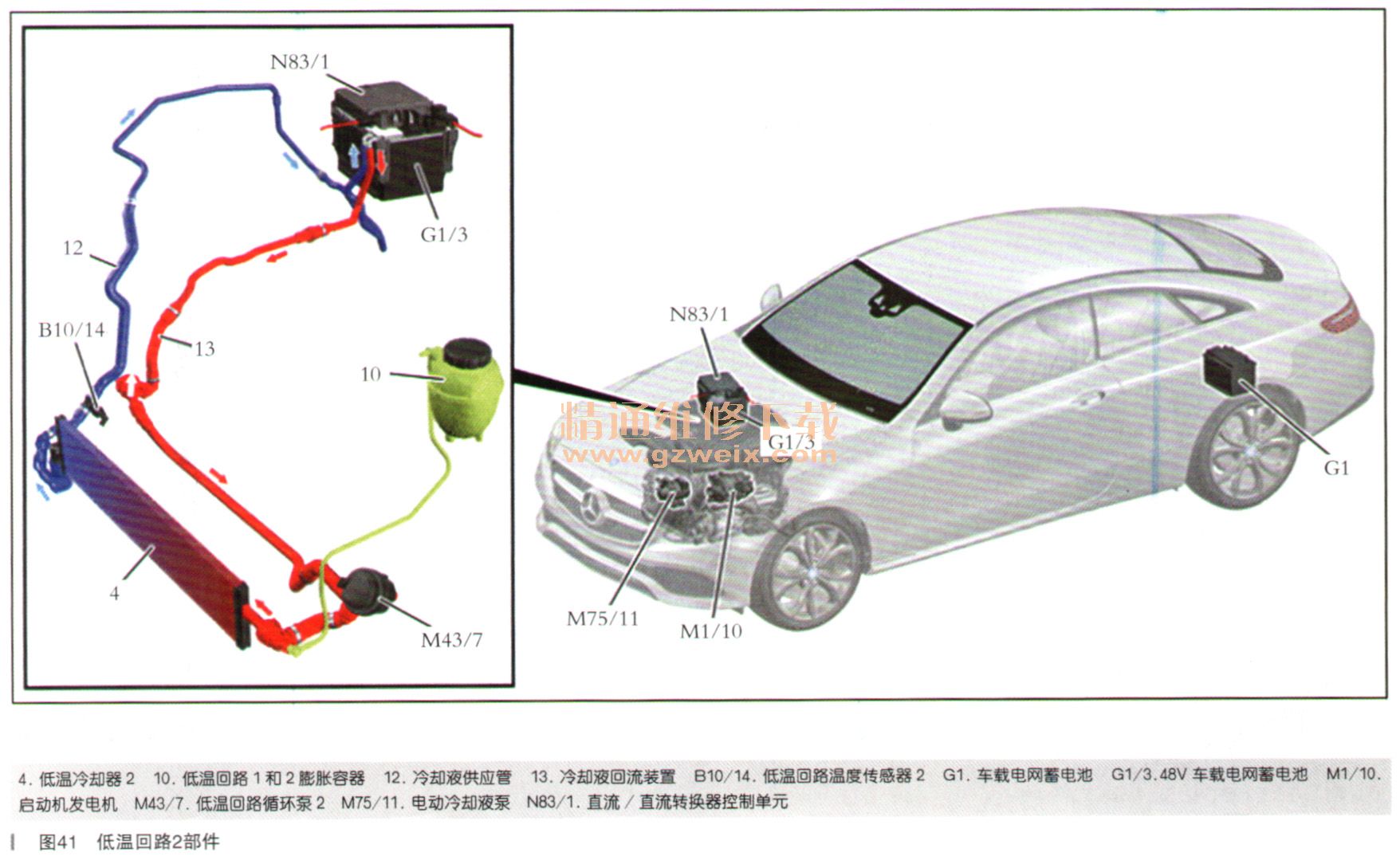

    低温回路2部件如图41所示。

    4.264.9发动机的冷却回路
    在车型238中264.9发动机的冷却回路,如图42所示。

    十二、48V车载电气系统风挡玻璃加热器

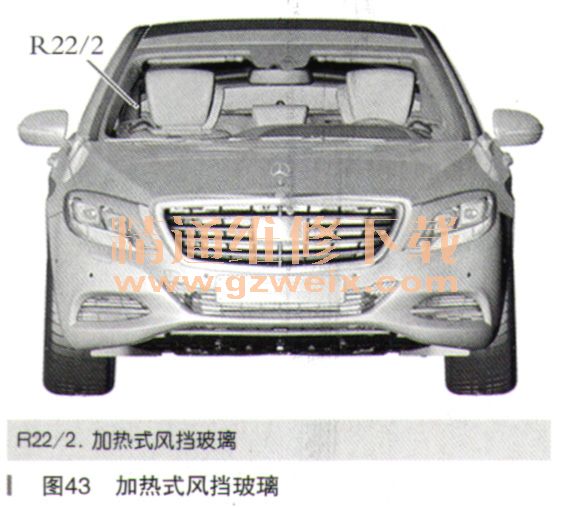

    风挡玻璃加热器:为防止结冰和起雾,可加热风挡玻璃。智能气候控制单元(N22/1)控制和监视加热式风挡玻璃功能。R22/2加热式风挡玻璃如图43所示。

    加热式风挡玻璃功能可通过以F途径触发:
    ·除霜功能启动
    ·如果车窗即将起雾
    风挡玻璃加热器通过电源开关切换。电源开关用于向风挡玻璃加热器供以48V的必要电压。智能气候控制单元计算规定的热量输出值并将其通过智能气候控制局域互联网(LIN)2(LIN B8-2)传送至风挡玻璃加热器控制单元(N61)。风挡玻璃加热器控制单元通过促动加热式风挡玻璃来进行响应。风挡玻璃加热器控制单元监控加热式风挡玻璃的功能,并通过智能气候控制局域互联网(LIN)2将对应的基本数据(例如,加热式风挡玻璃的耗电量、温度或短路情况)发送至智能气候控制单元。
    智能气候控制单元评估以下变量以控制功能:
    ·除霜功能的状态
    通过按下智能气候控制系统操控单元(N58/1)上的除霜按钮( N58/1s21)来启动除霜功能。智能气候控制系统操控单元直接读取除霜按钮的状态并将其通过智能气候控制系统局域互联网(LIN)(LINB8-3)传送至智能气候控制单元。当按下了除霜按钮且车外温度低于10℃时,智能气候控制单元就会启动加热式风挡玻璃功能。如果再次按下除霜按钮,智能气候控制单元就会终止此功能。
    ·车外温度
    车外温度由车外温度传感器(B14)检测。前部信号采集及促动控制模组(SAM)控制单元(N10/6)直接读取车外温度传感器的信号并计算车外温度,然后通过车内控制器区域网络(CAN)(控制器区域网络总线B级)将其发送至智能气候控制系统控制单元。当车外温度低于5℃且除霜功能启动时,智能气候系统控制单元就会启动加热式风挡玻璃功能。
