当单片机ATARx9x控制的T5754的ENABLE=1&PAes ENABLE=0, T5754仅有晶振输人XTO和锁相环PLL运行，定时CLK驱动被打开，压控振荡器VCO输出频率锁定为XTO输人晶振的32倍（为载波频率），但此时以放大器没有输出，它相当于输出0数据。
当单片机ATARx9x控制的T5754的ENABLE=1 &PA_ENABLE =1, T5754晶振输人XTO和锁相环PLL运行，定时CLK驱动被打开，压控振荡器VCO输出频率锁定为XTO输入晶振的32倍（为载波频率），此时PA放大器有输出，通过天线ANTI和ANT2，发射出高频信号，此时输出数据为1。

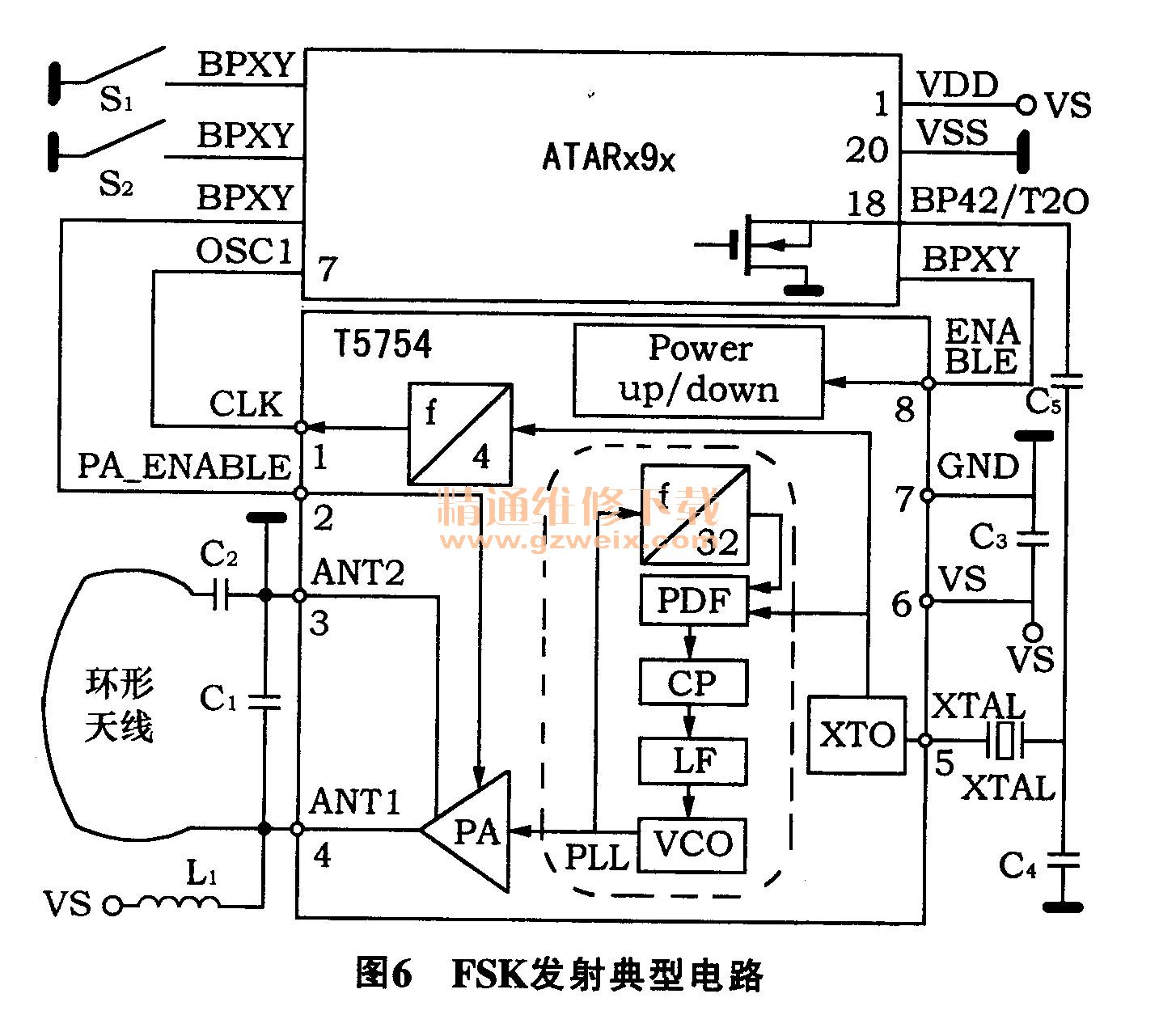

2）以芯片T5754为例，FSK发射典型电路见图6。
FSK与ASK电路的差别在于数据芯片上增加一个控制端口，板间布置一个电容，通过此电路改变晶振频率，抑制载波频率不同。
当单片机ATARx9x控制的T5754的ENABLE=0&PA_ENABLE=0, T5754将处在低功耗模式，所有器件处在静默状态，静态电流非常的小。
当单片机ATARx9x控制的T5754的ENABLE=1&PA_NABLE =1, T5754晶振输人XTO和锁相环PLL运行，定时CLK驱动被打开，压控振荡器VCO输出频率锁定为XTO输入晶振的32倍（为载波频率）。此晶振频率可通过单片机ATARx9x的一个可控MOs开关引脚BP42/T20=0而变化。。此时PA放大器有输出，通过天线ANTI和ANTI，发射出载波儿，此时输出0信息。
当单片机ATARx9x控制的T5754的ENABLE=1&PA_ENABLE=1, T5754晶振输人XTO和锁相环PLL运行，定时CLK驱动被打开，压控振荡器VCO输出频率锁定为XTO输人晶振的32倍（为载波频率）。此晶振频率可通过单片机ATARx9x的一个可控MOs开关引脚BP42/T20=1而变化。此时PA放大器有输出，通过天线ANTI和ANT2，发射载波石，此时输出1信息。
通过单片机ATARx9x的一个可控MOs开关引脚BP42/T20控制晶振频率，VCO处的载波fo邹频率相差21 kHz。
2.1.2 ASK和FSK接收典型电路

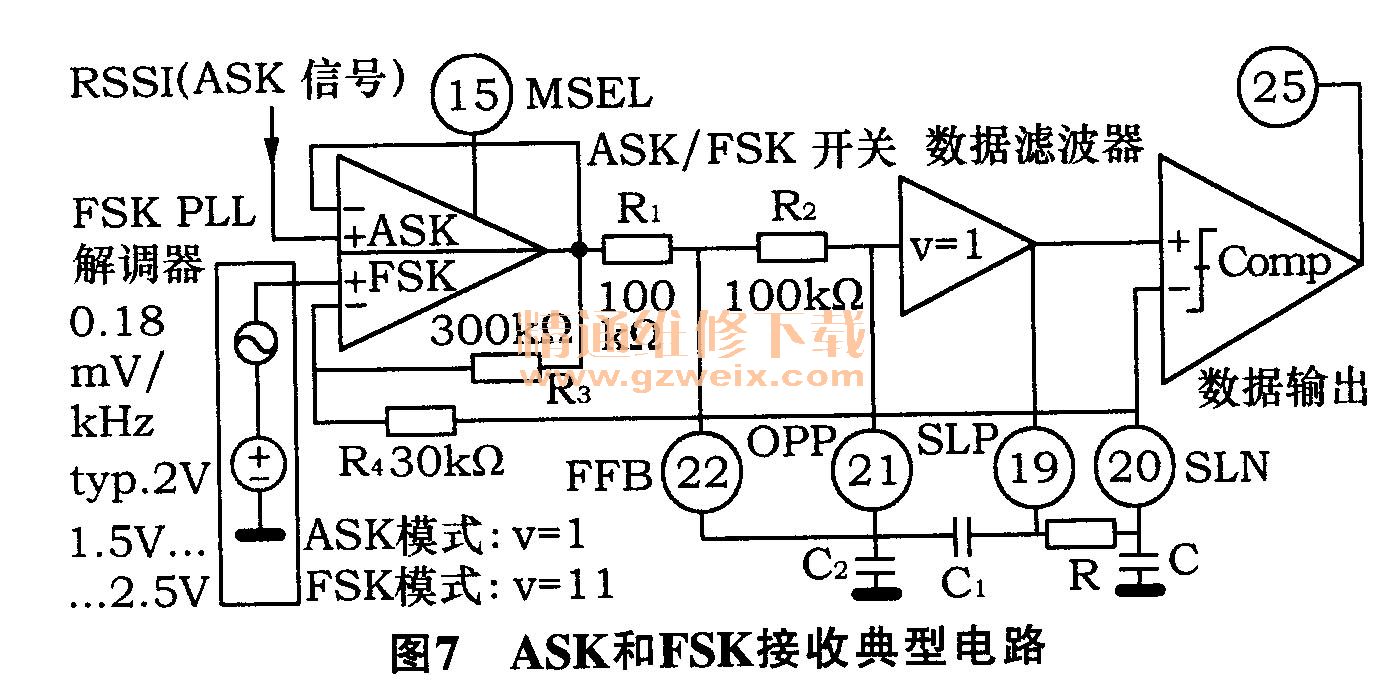

以TD5210为例，ASK/FSK选择开关MSEL搭铁或者悬空，就可切换两种模式，接收典型电路如图7所示。此开关控制了一个2档可控的放大器，其中一个是针对ASK的，只有单级增益的放大器，另一个针对FSK，有11级增益放大器。ASK的数据通道频率仅被数据滤波器控制，采用的是低通。FSK数据通道分了高通和低通，低通截止频率受外部RC电路决定，高通截止频率由数据滤波器决定。
2.2 ASK与FSK的接收性能比较
根据弗列斯公式．ASK与FSK在相同的接收条件下，有载波发射时，接收的功率是相同的，接收的性能是一样的，但由于ASK与FSK在发送0时是有区别的，因而它们的接收性能有很大区别。在ASK调制中，发送代表0数据时，发射天线上是没有载波发出的，此时接收器是被动地等待发送的数据，如果采样时间内没有信号的跳变，就认为是0，但是现实空间存在很多的干扰，造成接收器无法正常解调信号。FSK调制中，发送代表0数据时，是高频的载波，它受干扰较小，接收器能正常解调信号，因而FSK接收性能要优于ASK。

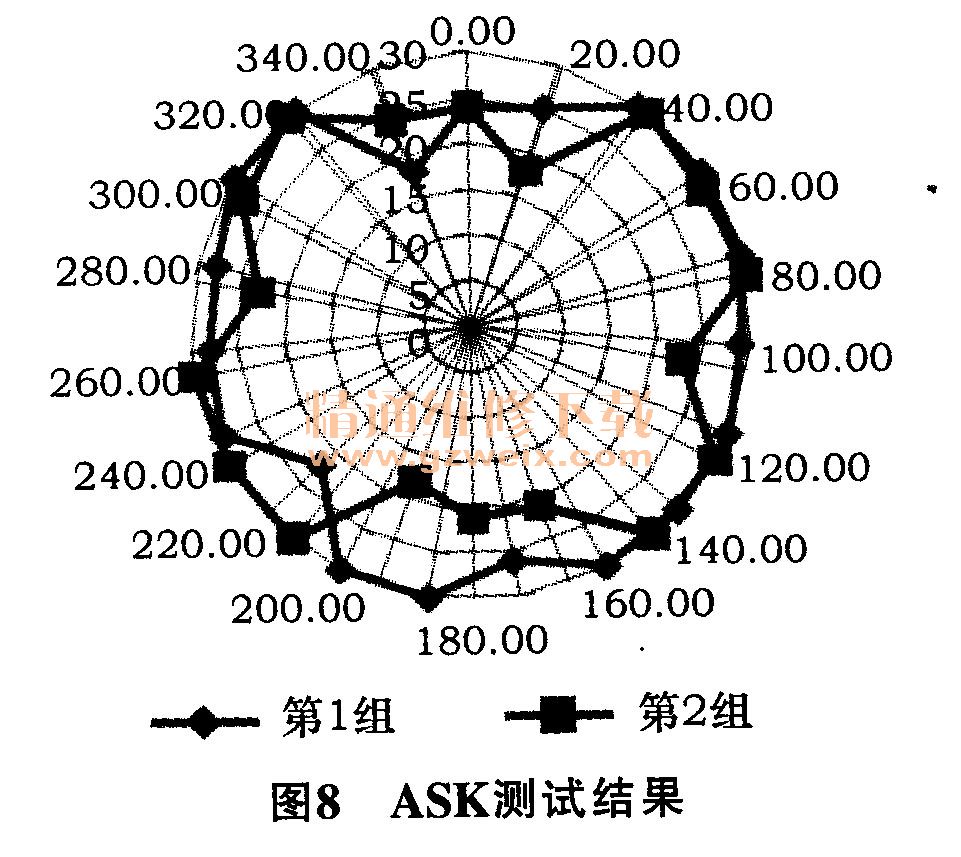

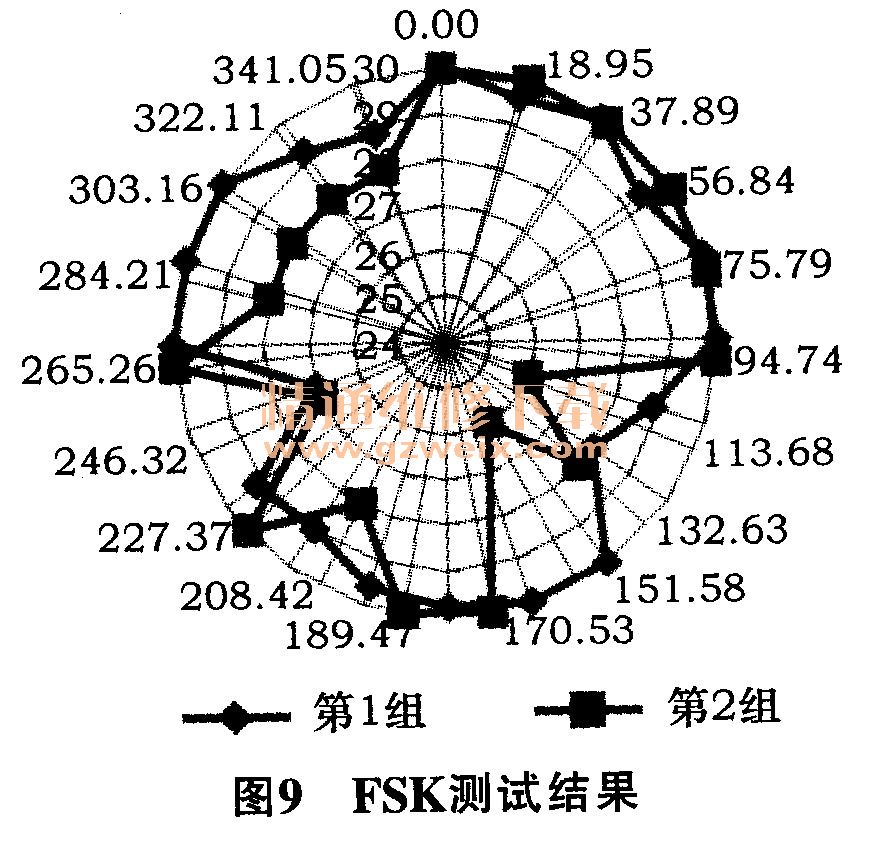

通过雷达图测试方案，在空旷的场地，划定24区域做圆周测试，ASK与FSK两种不同调制方式的测试结果见图8和见图9，表1为ASK与FSK接收数据对比。
