摘要:本篇介绍2种倒车雷达探头的安装方式,分析各安装方式的具体结构形式以及安装工艺要求。测试其中采用胶粘剂粘贴方式探头的拉脱力,验证其稳固性。
随着汽车技术的发展,汽车安全技术的应用日益增长,其中汽车倒车雷达的配备率也不断提高。汽车倒车雷达系统的设计不仅要考虑到探测范围、外凸物法规符合性等,也越来越注重于美观设计。本文介绍几种常见的倒车雷达探头结构形式,并对各种探头的优缺点进行诠释。
1倒车雷达探头结构
1.1卡接式探头
图1为卡接式倒车雷达探头,目前应用较为普遍。卡接式探头通过弹片的压紧力,固定在汽车保险杠上。安装操作简单,不需使用工具,人工安装即可。但是用高压水枪对汽车进行冲洗时,此种结构的探头容易脱落。
根据标准GB 11566 5.5.2的要求:“距车辆前向及后向的车身外轮廓线内侧20 mm,和车身外轮廓线及与车辆纵向对称平面成15°夹角平面围成的区域R≥5 mm。其余区域只要R ≥2.5 mm即可”可知,卡接式探头需满足上述外部凸出物的标准要求,但是由于现在车型越来越体现个性化造型设计,使得保险杠的造型不再中规中矩,这造成安装在保险杠上的探头为了满足自身探测功能的要求,需进行角度的调整(上倾或下倾)。
1.2嵌人式探头
嵌入式探头分为探头本体和安装支架2部分,如图2所示。同样,嵌入式探头也需根据探测要求,调整探头的角度。与卡接式探头不同的是:调整角度时,嵌人式探头的本体不变,仅需更改安装支架。这有利于倒车雷达产品的平台化设计,同时也利于成本控制。
1.3不同探头的安装效果
图3为卡接式探头安装效果,图4为嵌人式探头安装效果,图4效果比图3的要好。
2嵌入式雷达探头安装工艺分析
嵌人式雷达探头通过支架安装在汽车保险杠上。由于探头安装支架与保险杠的材料都是塑料,所以其中塑料的连接是关键环节。塑料可以通过机械紧固、粘接或焊接进行连接。紧固连接速度快,适用于所有塑料,但是成本高;粘接能获得优良的性能和优质接头,但是操作工艺需严格控制;焊接可靠、快捷,能形成静态强度接近于母材的接头。
基于此,目前嵌人式雷达探头的安装多数采用热铆焊接式和胶粘剂粘接形式。
2.1热铆焊形式

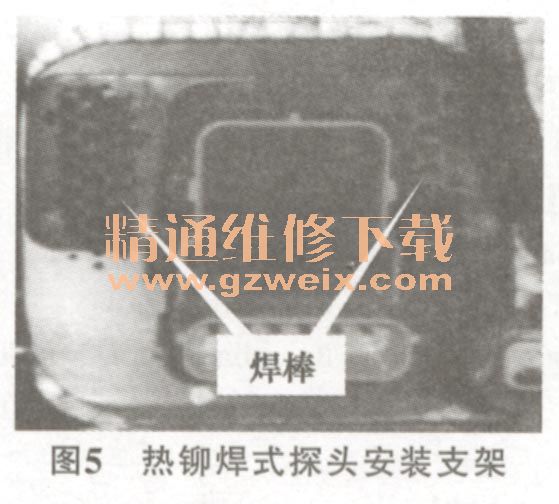

热铆焊接对探头安装支架及保险杠的材料要求较高,塑料焊接局限于热塑性塑料的焊接,因只有热塑性塑料在加热时可以熔化或软化仁。采用热铆焊技术时,探头安装支架(图5)与保险杠的材料要求须一致,均为EPDM(三元乙丙橡胶)+20% PP(聚丙烯)+部分滑石粉。由于热铆焊接的成本较高,且对保险杠的要求较高,目前采用该种形式进行雷达探头安装的并不多。
