奥迪A8空气悬挂系统的结构及工作原理(二)
来源:本站整理  作者:佚名  2013-08-31 06:51:56

5.传感器电子装置控制单元
(1)传感器电子装置控制单元为水平调节控制单元提供车辆在 X轴、Y 轴和 Z 轴方向的加速度值和相应的旋转率,水平调节控制单元根据这些信息计算出车辆的运动情况。因此就不需要车身加速度传感器了。
(2)以下信息供可调空气悬架系统使用:纵向加速度、横向加速度、竖轴方向加速度、偏摆率、俯仰率、振摆率。部件见图 7。

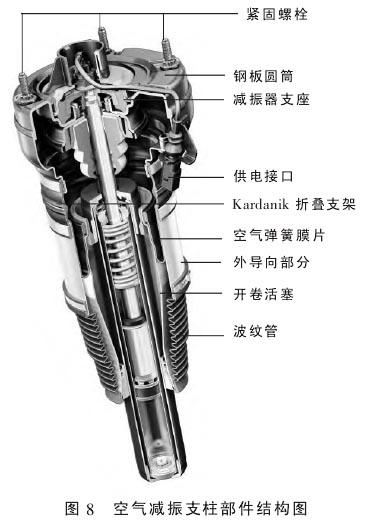

6.空气减振支柱
(1)空气减振支柱是无级调节式双筒减振器,调节阀位于减振器活塞上,用于激活该阀电磁线圈的导线穿过中空的活塞杆,是 CDC-调节系统,带有内置阀,与前代车型一样。
(2) 如果空气悬架处于故障状态,减振器处于调节阀电流 0A,阻尼力大,减振器硬,保证动态行驶稳定性的工作状态。部件结构见图8。

三、系统工作调节策略
1.空气悬挂系统可在以下四种
高度进行转换调节
(1)高位。
(2)基本高度。
(3)低位。
(4)高速公路状态。
2.空气悬挂系统工作在不同模式时,减振器调整悬架系统软硬,空气弹簧调整悬架系统高度。控制过程详见图9。

[1] [2]  下一页
