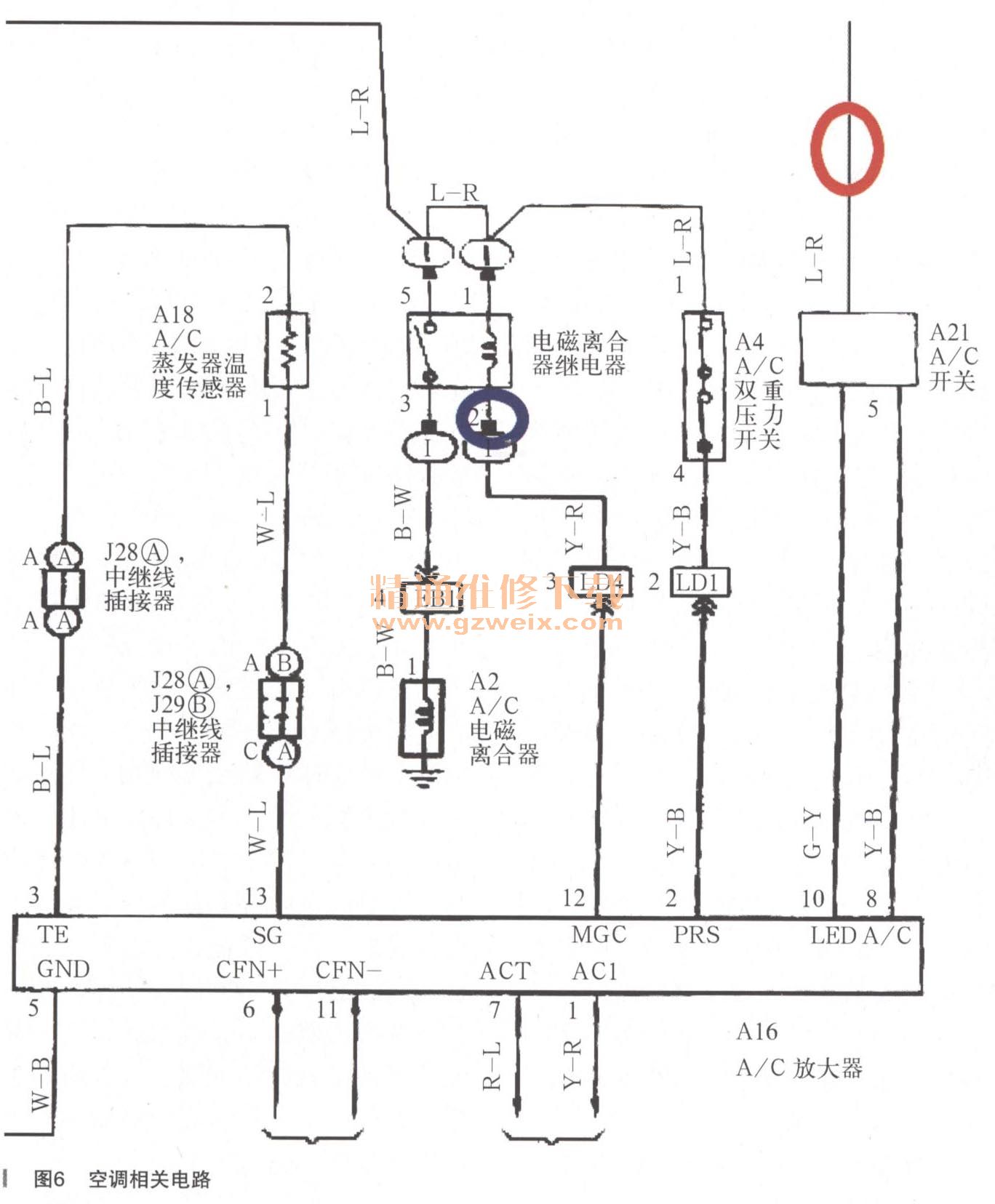

一辆行驶里程约3.8万km的2010款丰田花冠轿车，车主反映：该车空调不工作，在其他地方维修不好后，来我厂维修。据车主说，在本县有名的某进口汽车修理厂维修后，空调电路全部拆下检查还是不行，说是电路故障，一定要到4S店检查，车主抱着试一试的心态来我厂检修。到厂后，发现是手动空调（这也是为什么师傅以为手动没有变排的原因），按空调开关，不亮，拆下来量开关线路，也没有电到，由于是在“有名”的厂检查后弄过来的，列为疑难故障。为了试压缩机是否正常，叫他们直接接电瓶线，看看压缩机是否吸合。结果他们说，没有吸合。我去一看，结果，这个是变排空调的！空调随着皮带一直转的（那些师傅真粗心，连变排与定排空调都分不出来）！由于是变排的，我厂暂时没有设备直接检测其好坏，决定先解决按空调开关不亮的问题。根据以下的空调线路图（如图6所示），空调放大模块的供电是由图6中的电源线（红色标记）供电，从保险到空调放大器的电路没有任何的问题，而且，通电时，空调放大器很热，判断空调放大器一定有问题。于是发了一只空调放大器回来，插上去，这回空调开关按下去时空调显示开关亮，但是空调仍然不工作。在空调管道加注适量的空气（造成里面有制冷剂的假象），再量了空调信号线后（蓝色标记），确实有占空比信号输出，进而确认压缩机也有问题。由于客户在另外一间厂换的压缩机不到3个月，返回原维修厂处理压缩机事宜。维修结束。

      故障总结：对于不是经常维修的车辆，电路图很重要。这车在其他的地方维修厂曾经换过空调放大器，空调仍然不工作，于是认为空调放大器没有问题，装回原来的空调放大器，告诉车主此车电路故障必须要回4S店处理。
