分析基于Ansys Workbench雅阁ISG温度场仿真
来源:本站整理  作者:佚名  2013-09-03 08:53:44


仿真结果表明,对于额定工况,电枢绕组端部温度最高,定子铁心 (齿部) 次之,转子磁钢处最低;对于最高转速工况,定子铁心 (齿部) 温度最高,电枢绕组 (槽内导体) 次之,转子磁钢处最低;最大功率工况由于工作时间短,电机内各部件的温度都较低。由于铁耗急剧增加,3种工况中最高转速工况电机内各部件的温度最高,特别是磁钢温度接近200 ℃,应引起高度关注。

文献公布了雅阁ISG电枢绕组的温升试验结果,见图8。当负载转矩为70Nm时,绕组 (端部) 最高温度由起始的160 ℃直线上升;持续一段时间后负载转矩下降至65 Nm左右,此时温度停止上升,维持在160 ℃左右;再经过一段时间后负载转矩升至75 Nm左右,绕组端部温度再次上升,最后稳定在200℃左右。

为了验证本文温度场仿真方法的正确性,对上述工况雅阁ISG进行了温度场仿真。绕组端部最高温度仿真结果见图9,仿真时没有考虑负载转矩的波动。比较两图可知,绕组端部最高温度曲线略低于试验曲线,但2条曲线基本吻合。由于仿真时只考虑了铁耗和铜耗,而没有计及其它损耗对温度的影响,使得绕组端部最高温度曲线略低于试验曲线。

3 温度对转子的影响
温度上升对ISG的性能以及结构安全性等都会带来一系列影响,下面重点讨论对转子稀土磁钢和磁桥结构安全性的影响。

3.1 温度对磁钢的影响

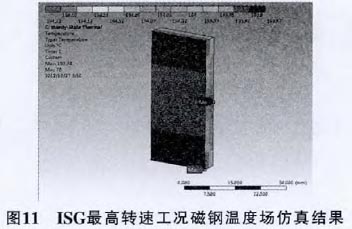

众所周知,稀土磁钢是一种耐温能力较差的永磁材料。温升的较大上升,不仅导致稀土磁钢磁性能的下降,还可能会造成磁钢的不可逆退磁。图10、 图11分别为雅阁ISG额定和最高转速两个工况下转子磁钢的温度场仿真结果。


从图10、 图11可以看出,磁钢高温区始终出现在轴向端部,最高温度点在共顶角,因此必须加强对磁钢端面的散热;另一方面,额定工况下磁钢最高温度为146.7℃,如选用耐温150℃的稀土磁钢尚可安全运行,而最高转速工况磁钢最高温度达194.2℃,耐温150°C的稀土磁钢则有失磁风险。

图12为最高转速工况下磁钢最高温度与工作时间关系的温度场仿真曲线。曲线表明,最高转速工况下ISG工作时间小于28 min,磁 钢最高温度不超过150 ℃,选用耐温150 ℃的稀土磁钢磁钢是安全的,否则会存在失磁风险。

3.2 温度对转子磁桥结构的影响
表2仿真结果表明,ISG转子最高温度一般出现在磁桥处。出现这一现象的原因在于磁桥磁密高,铁耗大。由于转子高速运行,磁桥要承受很大应力,它的结构安全引人关注。为了考察温度对转子磁桥应力的影响,分别在不同温度条件下对雅阁ISG转子进行了应力仿真,图13、 图14分别给出了22℃和197℃时的应力仿真结果。



由图13、 图14可见,22 ℃时,雅阁ISG中间磁桥应力为47.2 MPa,热形变为0.002 14 mm;197 ℃时,应力为1 181.2 MPa,形变为0.045 76 mm。温度上升了5.5倍,应力和形变分别上升了25.1倍和20倍。图15为雅阁ISG转子磁桥应力和形变随温度变化的关系曲线。可见,随着温度的增加,转子磁桥应力和形变会直线上升,威胁到转子结构的安全。因此,从转子结构安全的角度出发,必须限制最高转速工况下ISG的工作时间,使磁桥应力和形变在允许范围内。

4 结语
按本文所述方法对雅阁ISG进行了温度场仿真,仿真结果与文献中的相关试验结果基本吻合;不同工况下ISG的温升情况存在较大差异,最高转速工况电机温升最高;从转子结构安全的角度出发,必须限制最高转速工况下ISG的工作时间。
