随着汽车电气设备信息化的发展,车辆上的电气设备越来越多,消耗的功率越来越大,汽车电源系统朝着复杂化、多样化的方向发展。为保证车辆运行时能连续、安全、可靠地向电气设备供电,需要稳定、可靠的能量管理系统来对电源系统进行管理。
传统的汽车电源系统由蓄电池、发电机及调节器、充电指示灯或电流表等组成,其作用是向汽车上所有的用电设备供电,满足汽车用电需求。当前,由于车载网络系统以及越来越多的汽车电气设备的出现,传统的汽车电源系统已不能满足用电需要。为保证连续、安全、可靠地使用汽车电气设备,各大汽车厂商都采用和发展了能量管理系统。
一、能量管理系统

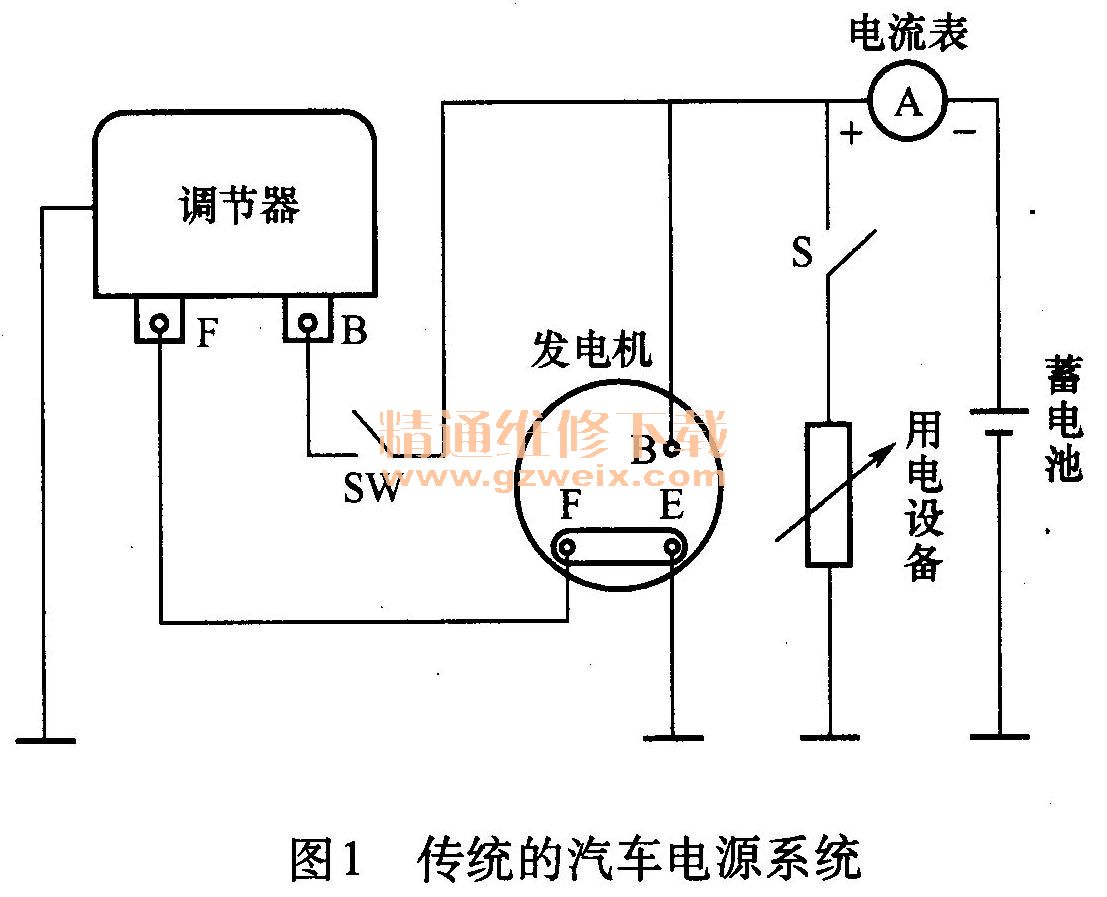

如图1所示,传统的汽车电源系统中,蓄电池和发电机及用电设备采取并联的方式,发动机正常工作时,发电机向用电设备供电,多余的电能由蓄电池储存。当用电设备太多,发电机超载时,蓄电池会放电协助发电机工作。发动机起动时,蓄电池还承担起动机所需的大电流。而调节器用来使发电机在转速变化时保持输出电压恒定,充电指示灯或电流表则在发电机充电电压过低时起警示的作用。
如图2所示,能量管理系统是指在车载网络系统中,通过能量管理控制单元监控蓄电池和发电机,在所有车辆运行状态下提供和分配电能,同时将电能损耗减至最小,并通过用电设备的联网、布置及相应控制,避免车载网络组件受到损坏。
