三、典型的能量管理系统
    1．奔驰W211双蓄电池能量管理系统
    （1）系统组成如图12所示，主蓄电池（G1）安装在行李箱内，其型号为12V、95Ah、520A，其功能是为车上所有电气设备供电。
蓄电池（G1）" src="/article/UploadPic/2013-9/20139269545382957.jpg" border="0" onload="return imgresize(this);" style="cursor:pointer;" onclick="javascript:window.open(this.src);"/>

    如图13所示，辅助蓄电池（G1/7）安装在空调系统进气管下边，拆掉空调系统进气管／滤芯后就可看见，其型号为12V、12Ah、170A。其功能为：当系统蓄电池（G1）电压过低时供给补充电力。
蓄电池（G1/7）" src="/article/UploadPic/2013-9/2013926955612968.jpg" border="0" onload="return imgresize(this);" style="cursor:pointer;" onclick="javascript:window.open(this.src);"/>

    如图14所示，能量管理控制单元（N82）安装在备用轮胎后面，其功能有：
能量管理控制单元（N82）" src="/article/UploadPic/2013-9/20139269551859358.jpg" border="0" onload="return imgresize(this);" style="cursor:pointer;" onclick="javascript:window.open(this.src);"/>

    1）监测主蓄电池（G1）和辅助蓄电池（G1/7）的电压。
    2）通过CAN-B监测发电机电压（61端子）。
    3）控制辅助蓄电池继电器（K57/2）。
    4）按次序控制电源消耗功能。
    5）使辅助蓄电池（G1/7）充电效果最佳。
    6）记录紧急操作并设置故障码（CAN通信／故障码）。
    7）记录紧急操作结果并显示故障信息。
如图15所示为辅助蓄电池继电器（K57/2），安装在风窗玻璃刮水器塑胶盖板下，其功能有：
蓄电池继电器（x57/2）" src="/article/UploadPic/2013-9/20139269553312858.jpg" border="0" onload="return imgresize(this);" style="cursor:pointer;" onclick="javascript:window.open(this.src);"/>

    1）受能量管理控制单元N82控制。
    2）在正常情况下不工作。
    3）给予辅助蓄电池G1/7电压再充电。
    4）当发动机运转并且系统电压过低时供给电压。
    5）接通辅助蓄电池GI/7和电器装置。

    （2）基本工作原理
    1）正常模式。系统正常工作时，工作特点如下：
    ①能量管理控制单元监控电压和检测双蓄电池的状况。
    ②通过共同接地端监控总的电流消耗。
    ③此时辅助蓄电池继电器不工作。

2）紧急运行模式。发动机运转，系统蓄电池电压过低时，进入紧急运行模式：
①仪表显示故障信息指示。蓄电池设备停止工作。

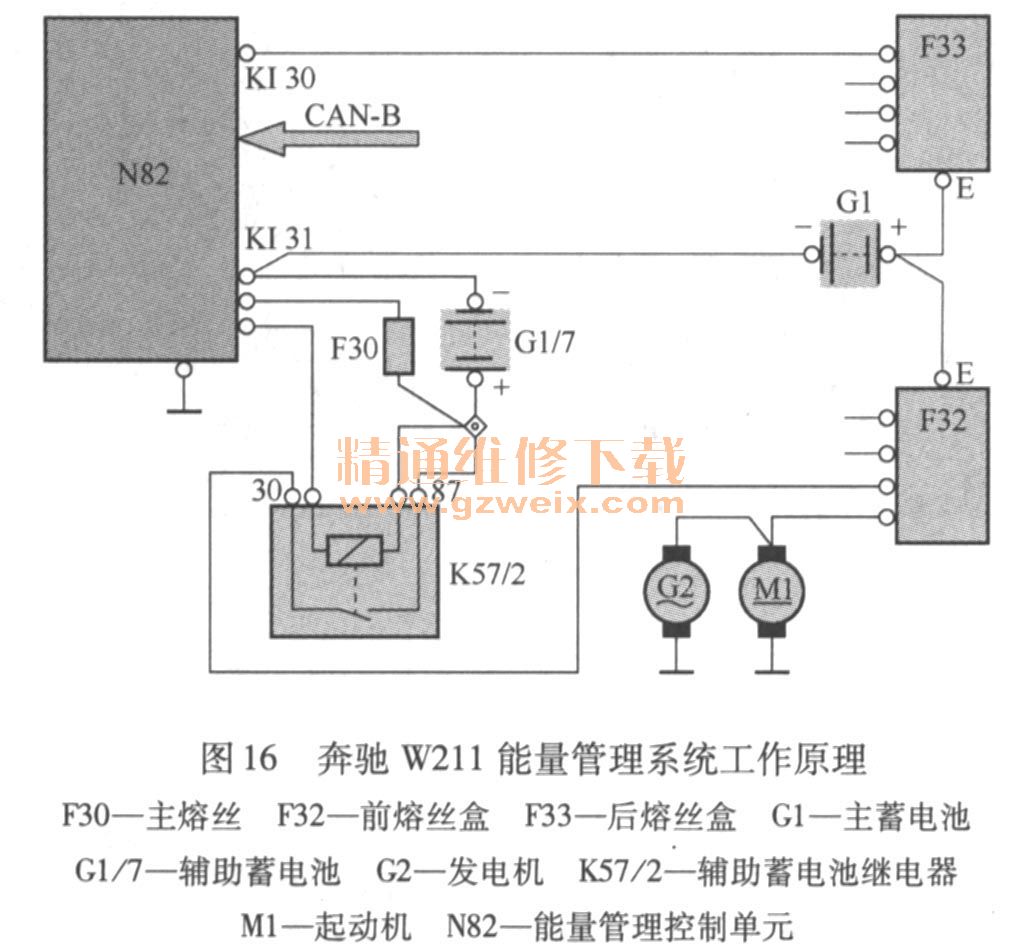

②辅助蓄电池继电器K57/2工作，辅助蓄电池连接，为电器设备提供电源（图16）。
③辅助蓄电池充电模式。

3）辅助蓄电池充电模式。在以下情况进入辅助蓄电池充电模式：
①能量管理控制单元检测到辅助蓄电池电压不足。
②若系统蓄电池电压超过13.5V，辅助蓄电池继电器短时工作。
③辅助蓄电池通过辅助蓄电池继电器K57/2由发电机充电。
④每一个点火开关循环仅充电一次。

    2．奥迪A8能且管理系统
（1）系统组成该系统由蓄电池、发电机、能量管理控制单元、蓄电池切断继电器、充电指示灯及显示屏等组成。

如图17所示，奥迪A8能量管理系统部分组件安装在行李箱右后处。
能量管理系统组件" src="/article/UploadPic/2013-9/2013926956479271.jpg" border="0" onload="return imgresize(this);" style="cursor:pointer;" onclick="javascript:window.open(this.src);"/>

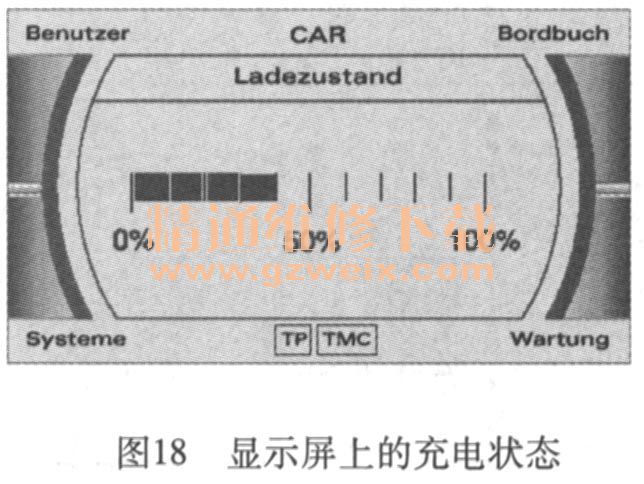

    如图18所示，通过显示屏MMI上的CAR功能可看到当前蓄电池的充电状态，用方格图来显示，每格为10%，充电状态在60％～80％之间为正常。在发动机不工作时，如果有电气设备在长时间工作，蓄电池在消耗电能直到影响发动机起动能力时，MMI上会提示起动发动机，防止3 min后系统自动关闭。此外，组合仪表也可显示蓄电池的起动能力和当前充电状态。

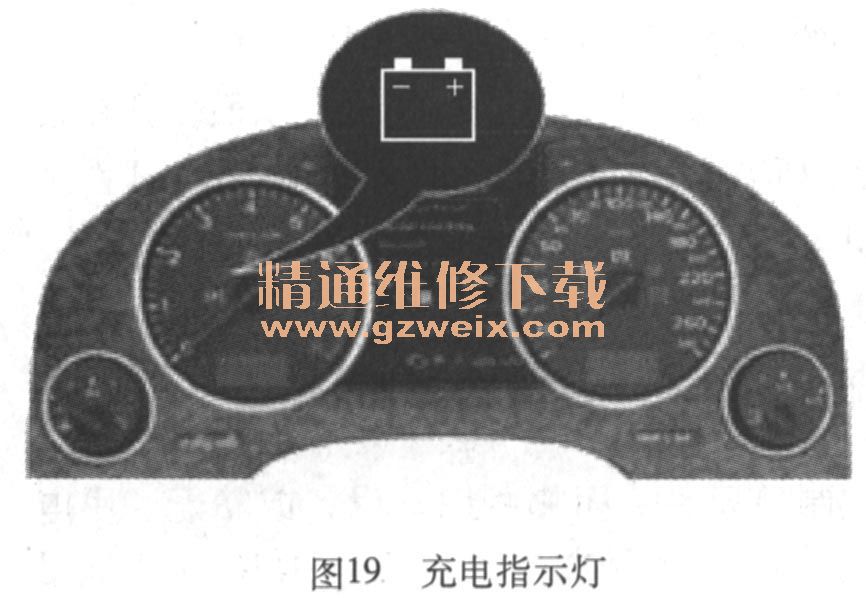

如图19所示，充电指示灯位于组合仪表的转速表内，由能量管理控制单元控制。

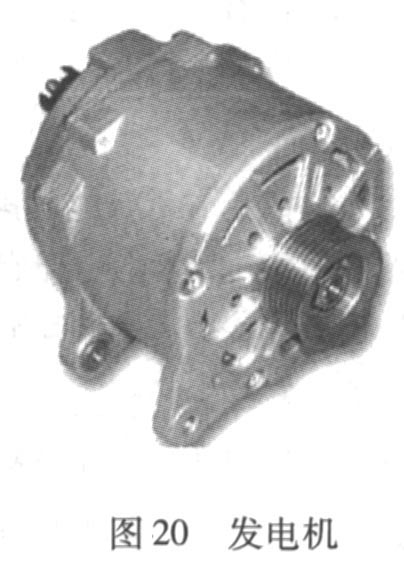

    如图20所示为水冷式发电机，集成在发动机冷却循环系统内。怠速时发电机转速约为1800r/min，额定电流130A；发电机转速达6000r/min时，额定电流为190A。

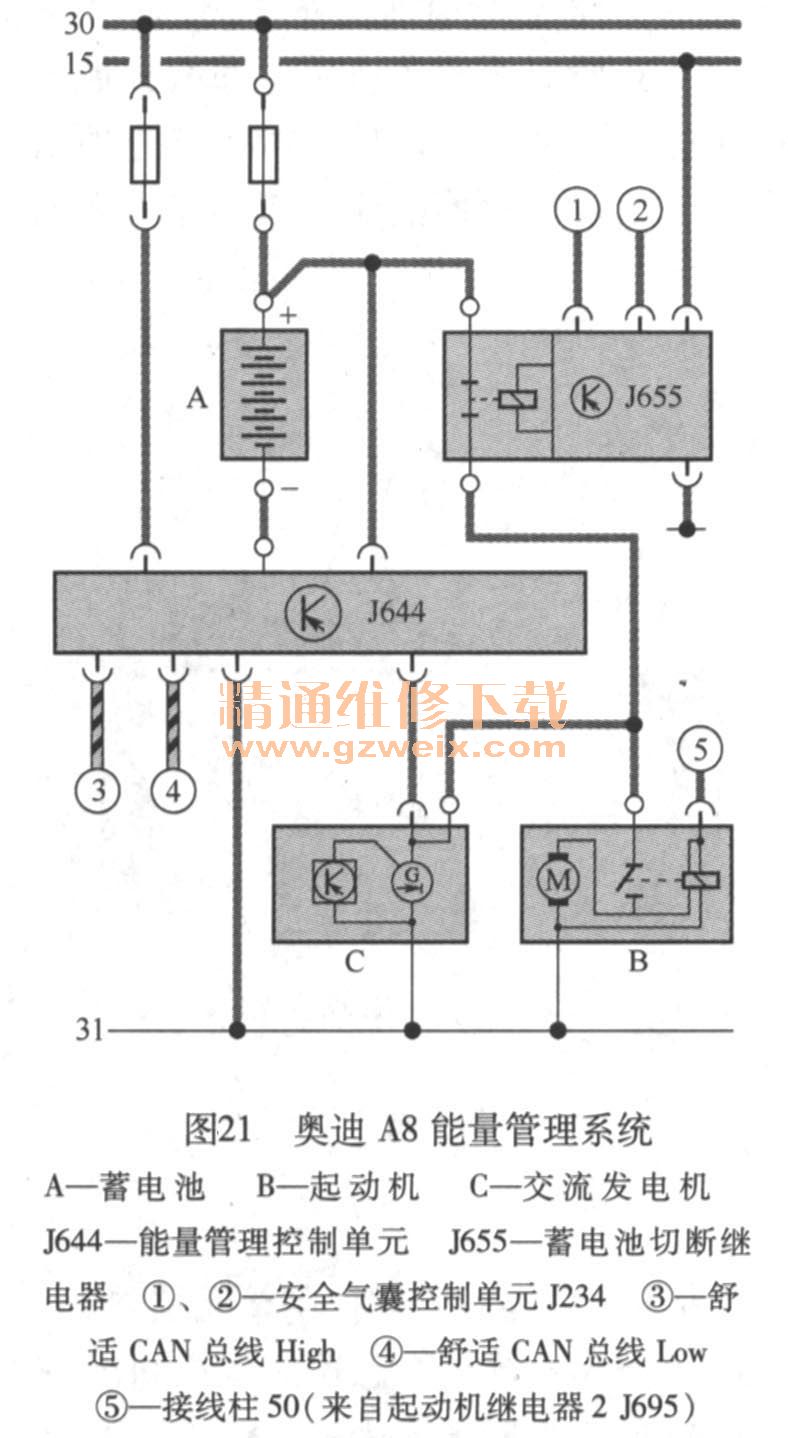

（2）工作原理如图21所示为奥迪A8能量管理系统电路原理图。

    图22所示为能量管理控制单元的三个功能模块，分别为：蓄电池管理器、静态电流管理器、动态管理。
能量管理控制单元的三个功能模块" src="/article/UploadPic/2013-9/20139269572744396.jpg" border="0" onload="return imgresize(this);" style="cursor:pointer;" onclick="javascript:window.open(this.src);"/>
