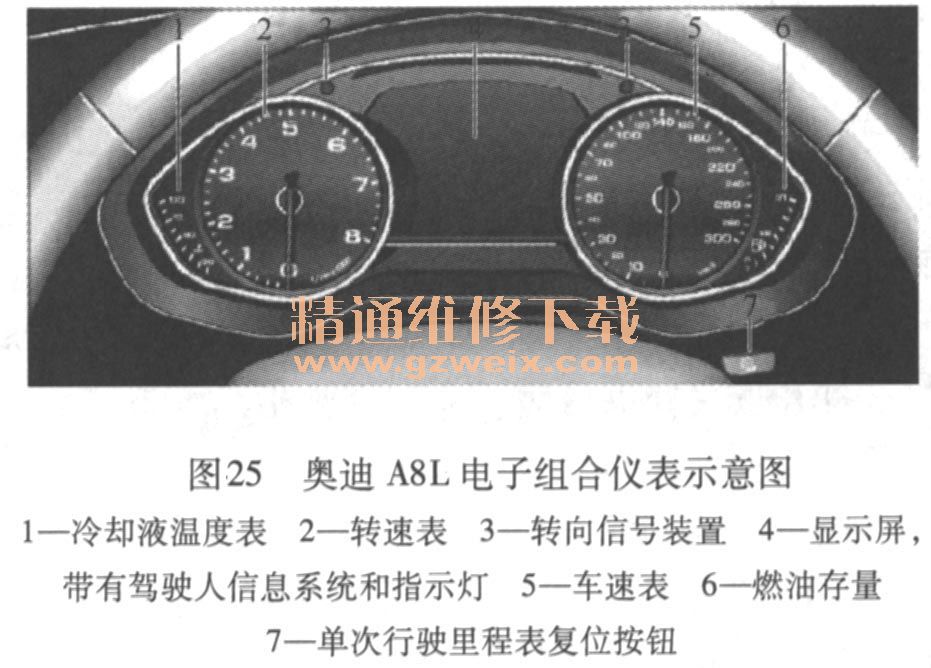

（1）冷却液温度表冷却液温度表仅在点火开关打开后才开始工作。如果光电管只在刻度盘的下部区域发亮，那么表示发动机尚未达到工作温度。在正常行驶方式下，如果光电管发亮到刻度盘的中间部位，那么表示发动机已达到工作温度。在发动机大负荷且车外高温的情况下，光电管也可能继续向上发亮。如果光电管在显示区上部发亮，而且组合仪表显示屏中出现报警指示灯，那么冷却液温度过高。

    （2）转速表 转速表中红色区域的起始点表示所有档位下允许的最高发动机转速（发动机已磨合且已达到工作温度）。在到达这个区域之前，应切换到相邻的高档位、选择变速器D位或松开加速踏板。转速表的指针只允许短时进入刻度盘的红色区域，有发动机损坏危险。

    （3）燃油存量 燃油存量显示仅在点火开关打开时才工作。如果燃油存量低于15L，那么最下面的光电管发红，并出现报警指示灯。燃油存量很少时，最下面的光电管以红色闪亮。驾驶人信息系统中显示燃油存量的可达里程。
    （4）指示灯 组合仪表中的指示灯闪烁或发亮。它们显示各种功能或功能故障。出现某些指示灯时，可能显示驾驶人指南，同时还会发出一声警告。显示屏中间的指示灯和驾驶指南可能会被其他显示叠化覆盖。要重新调出这些显示时，要用多功能转向盘选择指示灯和驾驶说明的游标显示。如果出现多个功能故障，那么可以用菜单选择轮先后将显示调出。显示屏中的有些指示灯会有多种颜色。

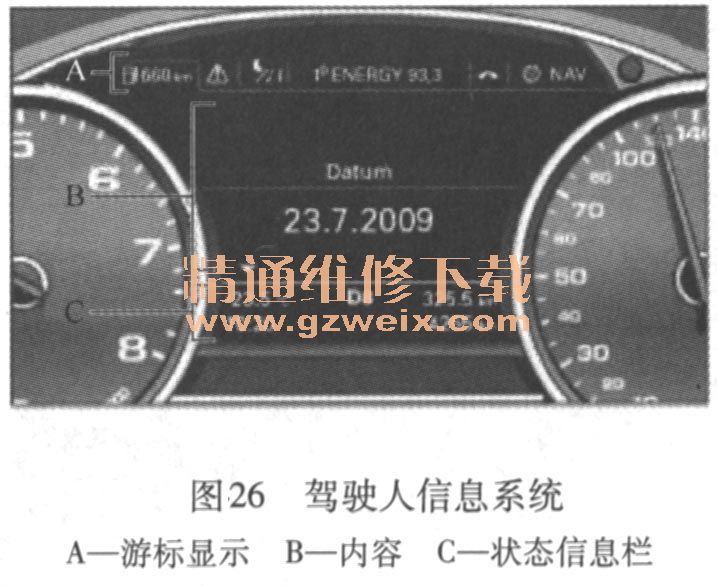

    （5）驾驶人信息系统 如图26所示，驾驶人信息系统位于组合仪表的中央部位，其功能众多：

    1）Vehicle functions（车辆功能）：车载计算机、数字速度表、功效节能程序、定速巡航装置、自适应巡航控制系统和扩展制动辅助装置、车道保持辅助系统、限速显示系统、简要的显示。
    2）指示灯和驾驶指南：车门及发动机室盖或行李箱盖未关闭时发出的警告、保养周期显示、速度警告装置、夜视辅助系统。
    3）音频／视频。
    4）电话。
    5）导航。
    状态信息栏C位于显示屏的下部，在此持续显示外界温度、时间、变速器档位、单次行驶和总行驶里程。
    （6）里程表本车已驶过的里程以km或mile为计量单位，可以通过MMI多媒体交互系统更改计量单位（公里／英里）。单次行驶里程表显示最后一次复位后走过的里程，借此可以测量短距离里程。最后一位数表示loom或0. 1 mile，可按压复位按钮把里程表计数复位为零。下面的总里程表用于显示汽车总行驶里程（以km或mile为单位）。
    如果组合仪表中有故障，那么在单次行驶里程表的显示区内便会显示DEF。

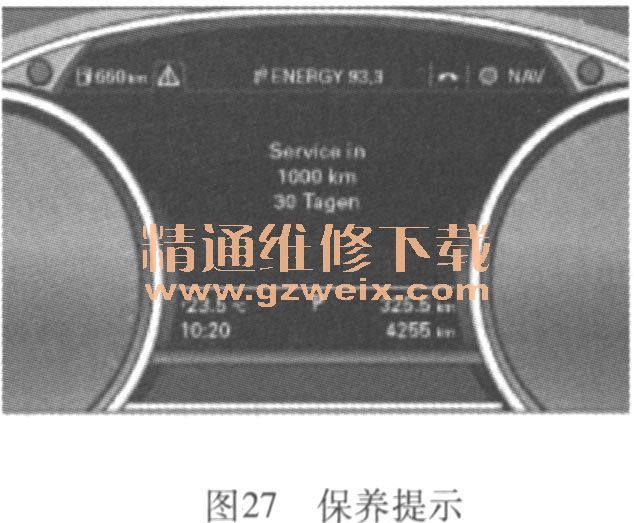

（7）保养周期显示如图27所示，保养周期显示告知车主何时该给车辆做保养。可以在MMI显示屏上通过CAR菜单调出显示，以查看是否该更换机油还是做常规保养。其显示分两级：

    1）保养提醒：从一定行驶里程起，每次打开点火开关后在组合仪表显示屏中出现一条驾驶指南，短暂显示剩余里程和时间。
    2）保养期限已到：如果车辆已经达到保养期限，那么打开点火开关后短暂显示驾驶指南Service（保养期限已到！）
    在Car菜单中可以查询下次机油更换保养和常规保养前的剩余里程和时间。可选择功能按钮CAR→控制按钮Car Systems（车辆系统）→Servicing&checks（保养＆检查）→Service interval（保养周期）。在新车上，查询在约500km后才可以进行。
    在进行保养后，专业维修企业会将保养周期显示复位。如果自己更换过机油，那么可以自行复位机油保养显示。要将显示复位时，可选择功能按钮CAR→控制按钮Car Systems（车辆系统）→Servicing&checks（保养＆检查）→Service interval（保养周期），向下转动控制旋钮到Reset oil change interval（复位机油更换间隔）并按控制旋钮。

    2．宝马1系电子组合仪表

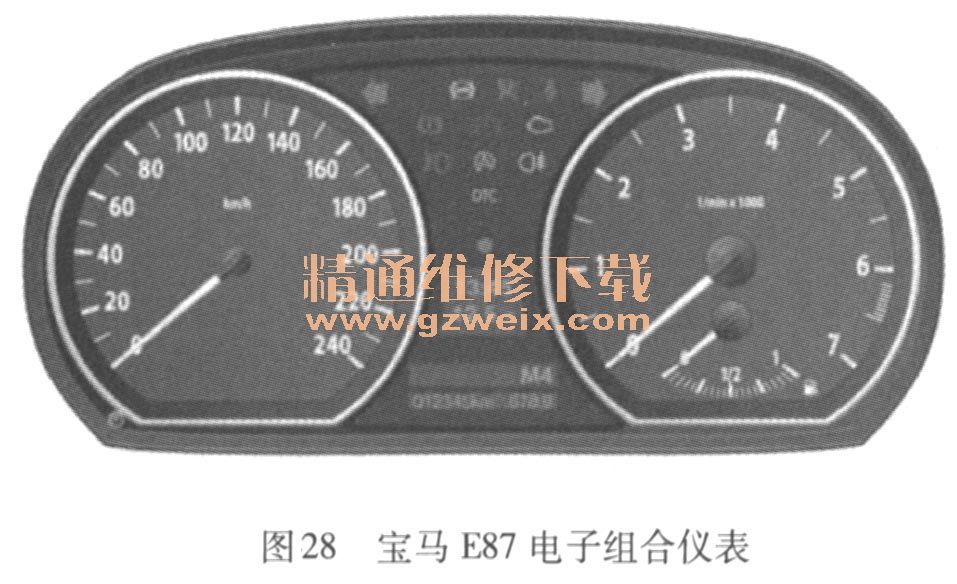

    图28所示为宝马1系电子组合仪表。组合仪表由以下部件构成：指针式仪表；指示和警告灯；安装了自动变速器或顺序手动变速器时的模式和档位显示；用于发出转向信号音和蜂鸣音的声音发生器；用于日行驶里程表复位和调用车况保养信息的调节按钮；用于控制组合仪表内显示内容的连接部件。

    组合仪表内有用于以下方面的显示区域：车速表、转速表、耗油量表、燃油表、车外温度显示、指示和警告灯、LC显示屏、模式和档位显示。为阻挡风窗玻璃倾斜角度较大时产生的反射，组合仪表配置了遮挡沿车速表。
    （1）转速表转速表的信号路径如下：转速由发动机控制单元发送到PT-CAN和K-CAN上，用于控制步进电动机的步进脉冲，按照一条特性曲线分配给有效转速。
    （2）耗油量表耗油量表是车载电脑的组成部分，但不作为模拟式仪表安装在组合仪表内。
    （3）燃油表燃油油位通过转速表（右侧）内的一个集成式指针仪表显示。如果油位低于出厂时设码的限值（标准＝8L汽油，6.5L柴油），组合仪表内就会显示一个加油机符号。此外，达到储备量限值时还会发出声音警告。

    （4）车外温度车外温度通过温度传感器测量，然后通过组合仪表显示出来点火开关位于位置“0”时，24h内每隔10min组合仪表通过总线端30g为温度传感器供电一次。组合仪表通过K-CAN以数据电码形式提供当前车外温度。

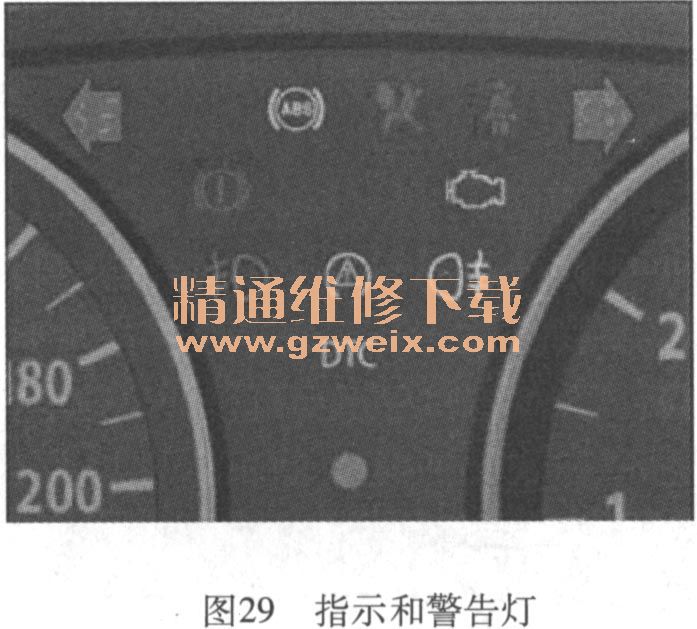

    （5）指示和警告灯如图29所示，指示和警告灯由组合仪表内的微处理器控制。总线端15接通后行驶前检查期间启用所有重要的和法规要求的指示和警告灯。指示和警告灯可以以不同颜色或组合方式亮起。

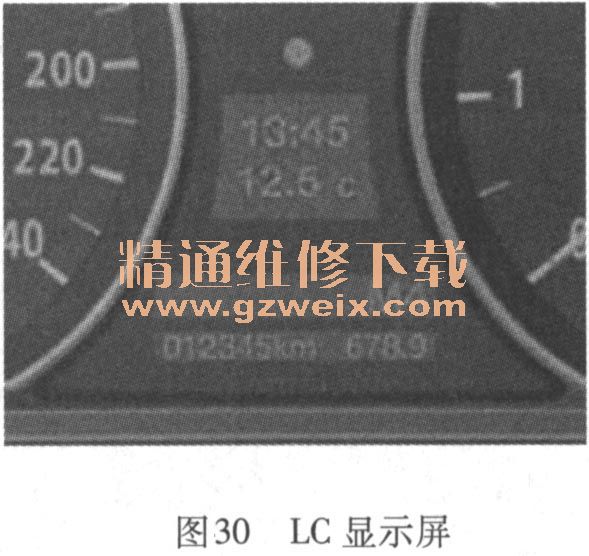

    （6） LC显示屏如图30所示，LC显示屏分为两个区域，上部显示屏显示时间和车外温度，以及信息和图像；下部显示屏显示车载计算机功能、信息、行驶里程以及自动变速器换档模式。

（7）车载计算机作为标准配置的车载计算机具有以下显示功能：
1）平均耗油量。
2）可达里程。
3）当前耗油量。
4）平均车速。
标准配置计算机的各项功能可以在组合仪表的LC显示屏中依次调出数据说明内容。
