摘要： 宝骏汽车使用了车身电子控制系统，实现汽车的舒适性、安全性、方便性，车身电子控制系统可以进行远程刷新及编程。

    车身电子控制系统与发动机电子控制系统、底盘电子控制系统同属汽车电子控制单元。车身电子控制系统用来实现汽车的舒适性、安全性、方便性。电子控制单元在汽车中的应用越来越多，各电子设备间的数据通信变得越来越多，同时这些分离的电子控制单元模块的大量使用，在提高车辆舒适性的同时也带来成本增加、故障率上升、布线复杂等问题，于是需要设计功能强大的控制模块，实现这些分离的电子控制单元功能，对车辆电子设备进行控制，这就是车身控制模块BCM （Body ControlModule），BCM的应用大大提高了整车的性能。

    1 宝骏车身电子控制系统
    宝骏车型于2011年8月9日上市，至今共推出了配1.8L发动机手动档舒适型、精英型，自动档舒适型、精英型车型；配1.5L发动机手动档标准型、舒适型、精英型，自动档舒适型、精英型车型等多种车型。

    宝骏车型为了实现汽车的舒适性、安全性、方便性，将车辆防盗、灯光、中控、喇叭等的控制集成为车身控制模块统一控制。宝骏车型的车身控制模块主要功能： 电源管理、中控门锁、灯光控制、车内物品防盗 （包括转向灯、喇叭控制）、发动机阻断、气囊系统安全措施等。宝骏车型的车身控制模块外形如图1所示。

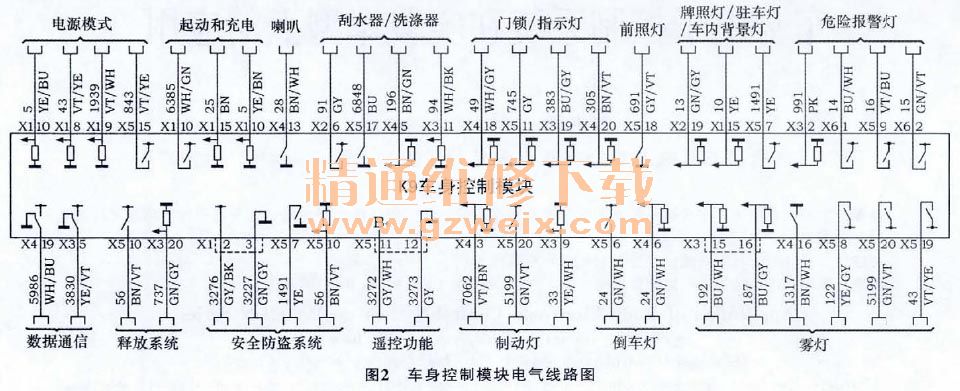

    下面详细介绍车身电子控制系统的功能。宝骏车型车身控制模块电气线路图如图2所示。

1） 喇叭控制 当按下喇叭开关时，车身控制模块为发动机舱盖下熔断丝盒内喇叭继电器提供搭铁，发动机舱盖下熔断丝盒随后将向喇叭控制电路提供电压，鸣响喇叭。
2） 刮水器、洗涤器控制 车身控制模块在接收到间歇档控制开关的电压信号后，控制刮水继电器从而控制刮水器的间歇控制。车身控制模块在接收到喷水开关的电压信号时控制刮水继电器吸合，从而实现按下喷水开关同时启动刮水器工作。
3） 门锁指示灯控制 车身控制模块监控4个门的开关情况，当监测到门未关时，点亮顶灯及点亮仪表车门打开指示灯。
4） 中控系统控制 遥控接收器接收到遥控信号向车身控制模块发送请求信号。当按动左前门的门锁按钮时即给车身控制模块一个信号，车身控制模块给4个门锁电动机一个电压，实现上锁和开锁功能。
5） 安全防盗系统、发动机阻断控制 非法打开车门及后备厢、接通点火开关时，车身控制模块将给喇叭一个信号鸣响喇叭、给转向灯一个信号闪亮转向灯。
防盗钥匙插入点火开关，信号发给车身控制模块，车身控制模块将信号处理后发给发动机控制模块，与储存的信息进行对比，通过则起动；如果没有识别钥匙代码，则中断发动机操作，防止车辆被盗。
6） 释 放系统控制 按下行李厢盖释放开关，行李厢盖释放开关给车身控制模块一个信号，车身控制模块作出响应，将电压加于行李厢盖释放电动机，从而使行李厢盖释放。
7） 前照灯控制 前照灯开关提供信号给车身控制模块，车身控制模块控制前照灯继电器吸合，通过前照灯继电器提供电源给近光灯供电，同时给变光开关供电；向下按压变光开关时，给远光灯供电。
8） 牌照灯、驻车灯、车内背景灯控制 由多功能控制开关提供搭铁信号给BCM，BCM直接输出电源给内外驻车灯、牌照灯供电。开启多功能控制开关后，由BCM直接向车内背景照明提供电源点亮背景照明灯。
9） 危险报警灯控制 按下危险报警灯开关，该开关向车身控制模块发出开启危险报警灯的请求信号，由车身控制模块直接向两侧转向灯提供电源，两侧转向灯工作。
10） 雾灯控制 由位于前照灯开关上的前雾灯开关向车身控制模块发送一个请求信号，由车身控制模块向雾灯继电器搭铁，由继电器向雾灯提供电源，前雾灯工作；车身控制模块同时向组合仪表发送一个信息，请求组合仪表点亮前雾灯指示灯。由后雾灯开关向车身控制模块提供开启请求信号，由车身控制模块输出电源向后雾灯供电，后雾灯工作；车身控制模块同时向组合仪表发送一个信息，请求组合仪表点亮后雾灯指示灯。
11） 倒车灯控制 当变速器挂入倒档时，车身控制模块接收到倒档信息后，向倒车灯提供电压，点亮倒车灯。
12） 制动灯控制 制动踏板位置传感器感应驾驶员操作制动踏板的动作，向车身控制模块提供一个电压信号，车身控制模块向制动灯控制电路提供电压，点亮制动灯。
13） 电源模式控制 车辆的电源模式主控模块就是车身控制模块，点火开关是小电流开关，向电源模式主控模块传送多个离散的点火开关信号，并将电源模式通过串行数据电路发送到需要此信息的其他模块。根据需要，电源模式主控模块将启动电源模式主控模块的继电器和其它输出，电源模式主控模块决定所需的电源模式 （关闭LOCK、附件ACC、运行ON、起动START） 请求，且将信息发送到其他模块。
14） 起动和充电控制 当点火开关置于START位置时，将给车身控制模块一个信号，车身控制模块发送信息给发动机控制模块请求起动。车身控制模块与发动机控制模块和组合仪表通信进行充电管理。车身控制模块监测来自发动机控制模块的发电机磁场占空比信号电路信息，以控制发电机接通信号电路。监测蓄电池充电状态，提高怠速进行充电，当电压过高或过低时，BCM给组合仪表一个信号点亮充电指示灯。
15） 数 据通信 车身控制模块通过高速 CAN（Controller Area Network） 串 行数据总线进行数据传输通信。

    2 宝骏车身电子控制系统的诊断及刷新

    宝骏车型的车身电子控制系统可以通过远程在线的方式进行数据更新或编程。车身电子控制系统通过CAN串行数据总线进行数据传输通信。厂家售后服务中心通过互联网连接至需要更新或编程车辆的当地诊断仪，诊断仪通过多功能诊断接口连接至车辆数据链路连接器并与车身控制模块通信，从而可通过远程在线对车辆的车身控制模块进行数据更新或编程。远程更新、编程注意事项如下。

1） 没有充电系统故障，蓄电池电压高于12 V但低于16V。
2） 关闭或停用所有可能对车辆蓄电池加载的系统，如车内灯、车外灯、暖风通风与空调 （HVAC）系统、冷却风扇、收音机等。
3） 点火开关必须置于正确位置。维修编程系统提示在发动机关闭的情况下将点火开关置于ON位置。
4） 保证所有工具都连接牢靠，包括以下部件和电路： 手提PC机 （personal computer），多功能诊断接口MDI （Multiple Diagnostic Interface），通用串行总线USB （Universal Serial BUS） 电缆线、因特网线，数据链路连接器DLC （Data Link Control） 上的连接。
