四、车载蓝牙免提系统的功能与组成
根据用户使用的情况及主机厂的角度考虑，车载蓝牙免提系统与其他免提系统相比，具有无比的优越性和极佳的功能。

（一）车载蓝牙免提系统的基本功能
车载蓝牙免提系统是专为行车安全和舒适性而开发出来的，其功能特点归纳起来主要有以下两个方面。
1．通话方式简便
    具有车载蓝牙免提系统的车辆，在使用蓝牙免提系统进行电话通话时，驾驶员或使用者不需要碰触手机，双手保持在方向盘上就可控制手机，采用语言指令就可控制接听或拨打电话。驾驶员或使用者可以通过车上的音响或蓝牙无线耳机进行通话。
    如果选择车上的音响或蓝牙无线耳机进行通话方式，一旦有来电或拨打电话时，车上音响会自动静音，通过音响的扬声器／麦克风来进行话音传输；如果选择车上蓝牙无线耳机进行通话，则仅需要将蓝牙耳机置于开机状态。这样，一旦有电话打来时，按下接听按钮就可以进行通话。
2．联机方便
具有车载蓝牙免提系统的车辆，能够自动辨识移动电话，而不需要电缆或电话托架就可以与手机联机。

（二）车载蓝牙免提系统的基本组成

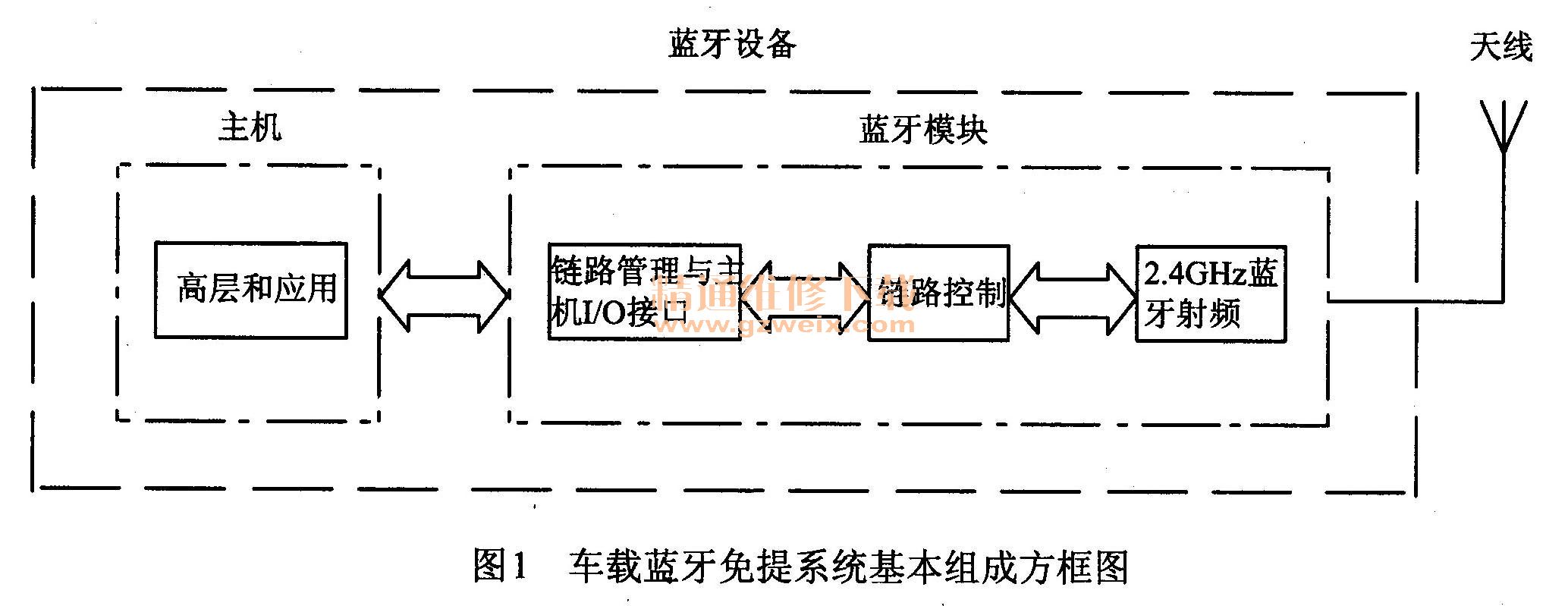

    车载蓝牙免提系统通常由天线单元、链路控制（固定件）单元、链路管理组成（软件）单元和蓝牙软件（协议）单元等四个部分共同构成，可用图1所示的基本组成方框图来表示。

1．实现蓝牙功能的基本硬件
要实现蓝牙功能，由任一个车载蓝牙免提系统的硬件组成，都需要有天线、收发器和基带控制单元，但有多种方案可供选择。

    现在，各个公司推出的蓝牙硬件解决方案都包含天线射频单元（RF）、基带（Baseband），微处理器（Microcontroller）、存储器（Memory） 4个部分，但根据集成度的不同有多种模块。

    （1）单芯片模块
    单芯片模块，就是将天线射频单元（RF）、基带（Baseband）、微处理器（Microcontroller），存储器（Memory） 4个部分功能电路集成在一个芯片内。

      （2）三芯片模块
    三芯片模块，就是将天线射频单元（RF）和存储器（Memory）分别集成在两块芯片中，而基带（Baseband）和微处理器（Microcontroller）集成在另一个芯片内。
    （3）四芯片模块
    四芯片模块，就是将天线射频单元（RF）、基带（Baseband）、微处理器（Microcontroller），存储器（Memory） 4个部分功能电路集成在各自的芯片内。

   2．天线射频单元（RF）
    蓝牙天线属于微带天线，故其体积十分小巧、质量轻。其接口是基于常规无线发射功率0 dBm设计而成的，它的技术指标是遵守美国联邦通信委员会（（FCC）有关电平为0 dBm的ISM频段的标注而设计的。
    （1）调频速率
    蓝牙天线系统采用调频和扩展频谱技术，调频速率为1600次／s，在2.4～2.480 GHz之间，采用19个间隔为1 MHz的频点来实现的，发射功率可达到100 mw，辐射范围100 m左右。
    由于蓝牙技术在传输时每秒要进行最多1600次的频率变化，这样在减少了干扰的同时也保证了传输的安全性。
    （2）传输功率
    天线射频单元（RF）的传输功率通常有100 mW、 2.5 mW与1 mw三种。其中：100 mw的辐射范围为100m， 2.5 mW的辐射范围为10 m， 1 mw的辐射范围为10 cm。
    不过，从实验的情况来看，当蓝牙设备的功率为1 mW （0 dBm）时，其辐射范围一般可达10m左右。不过，这些辐射范围都是变化的，而且很难计算，因为材料、墙及来自其他2.4 GHz源的干扰均可能会改变所达到的范围。

    3．链路控制（固定件）单元
    链路控制（固定件）单元用于执行基带协议和其他低层链路程序，包括建立网络连接、差错控制、鉴权和保密。

    基带控制单元有三种纠错方案，即：1/3前向纠错（FEC）. 2/3前向纠错（FEC）、自动重传（ARQ）。

    4．链路管理组成（软件）单元
    链路管理（LM）单元用于链路的建立、鉴权、链路硬件配置与其他一些协议。LM能够发现其他运输LM，并能够通过链路管理器协议与之通信。LM单元可以提供发送与接收数据、设备号请求、链路地址查询、建立连接、鉴权、链路模式协商与建立，决定帧的类型及功能模式设置等服务。

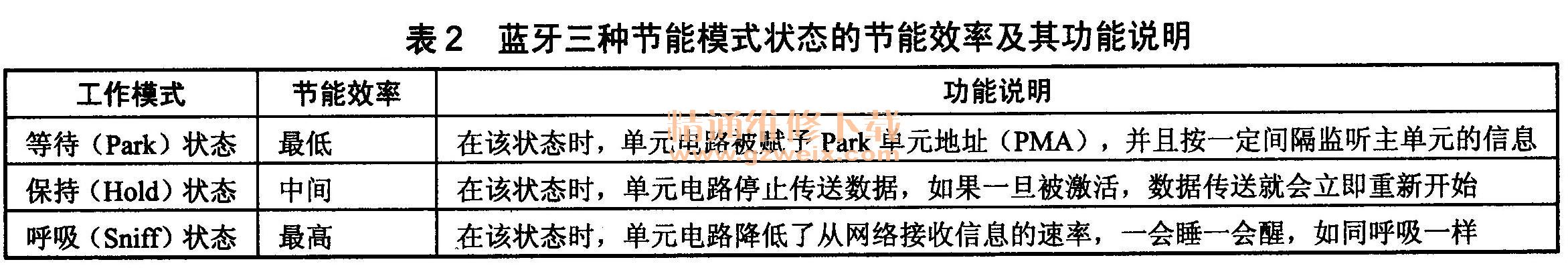

    为了在较低的功率状态下，也能够使蓝牙设备进入连接状态，蓝牙链路管理（软件）系统设置有三种节能模式，也就是功能模式，这三种节能模式分别为等待（（Park）状态、保持（Hold）状态及呼吸（Sniff）状态，这三种状态的节能效率及其功能说明如表2所列。

    5．蓝牙软件（协议）单元
蓝牙软件（协议）单元组成结构通常应具有如下功能：
①应能够取代电缆连接线路，能够自动识别其他设备，并能够直接与外部设备进行通信
②能够进行功能设置与故障诊断工作，能够进行音频通信与呼叫控制，能够执行商用卡的交易和号簿网络协议。

    （三）车载蓝牙免提系统的连接方式
    图2所示为车载蓝牙免提系统连接方式方框图，供读识与理解车载蓝牙免提系统的电路原理时参考。

    由于车载蓝牙免提系统构造尺寸较小，故可以将其安装在小型的电气仪器中，数据传输率达到1 Mb/s，发射器的发射作用半径为10m左右，数据传输不需要很复杂的设置就可以实现。
