2．电视系统
    电视系统可在屏幕上显示移动图像并通过音响系统播放相关声音信息。在宝马X5（E70）的中央信息显示屏CID上可以看到电视或DVD视频图像。出于安全考虑，在行驶期间用一条提示信息替代电视图像。
    宝马X5 （E70）选装配置有：电视功能，结合Professional导航系统；车载显示器和电视，无Professional导航系统；6碟DVD换碟机。
    彩色电视系统在世界范围内基本上有三种制式：PAL， NTSC， SECAM，均由视频模块支持，可根据相关国家设置要求选择相应的电视系统，更改相关设置。使用DVD换碟机和相应的DVD光盘，除可播放电影外，还可播放或使用交互式媒介材料，例如旅行指南、参考书、目录等。结合使用顶级高保真音响放大器可支持多声道音频格式。
    数字电视是以数字形式发送以前模拟电视的图像和声音数据。欧洲采用DVB（数字视频广播）传输标准，其他国家采用其他标准。数字电视可通过电缆（DVB-C）、卫星（DVB-S）或用于接收地面信号的固定天线（DVB-T）传输数字电视信号。目前使用DVB-T进行车辆移动接收。发送前将图像和声音数据转化为数字信号并进行压缩，通过MPEG-2（运动图像专家组，标准2）将216Mbit/s演播室质量的电视图像（PAL）压缩为2～8Mbit/s。虽然数据传输率较低，但可以获得同等的图像播放质量。由于MPEG的压缩比率很大，因此可使用DVB-T
在一个电视频道上传输多个数字电视台信号，而不仅仅是一个模拟电视台信号。
    与模拟电视接收方式相比，DVB具有以下优点：通过采用数字数据传输方式以及叠加多个接收天线的信号改善视频和声音质量；提高有效频道带宽利用率；支持数据流（电子节目指南，视频文字）。
根据国家规格不同，宝马X5 （E70）采用两种视频模块型号：VM5和VM-Hybrid。

    VM-Hybrid可接收地面上发出的模拟和数字电视信号。该模块取代了由VM5模拟电视调谐器）和机顶盒（数字电视接收装置）构成的组合装置，数字和模拟电视信号自动切换。从数字信号切换到模拟信号时，可看到模拟信号电视图像的噪点增多。由于信号传输的频带相同，侧窗玻璃上可使用结构相同的天线接收模拟和数字信号。VM-Hybrid带有一个新型天线多相择优装置，与早期的视频模块不同，该模块不选择接收质量最好的天线，而是使天线信号叠加在一起，始终同时利用所有天线。因此，即使接收模拟电视信号时也可以明显改善接收质量。电视调谐器安装在视频模块内，利用高频天线信号产生视频信号（图像信号）和低频声音信号（声音信号）。此外视频模块还带有数字图像后续处理系统，即使在信号较弱的地区也能使图像保持稳定并通过过滤电路消除图像干扰。声音信号在视频模块内解码，然后以数字信号形式通过MOST总线提供给CCC。在中央信息显示屏CID上播放图像，车辆行驶过程中则用一条提示信息覆盖图像内容。车辆处于静止状态时，可通过DVD换碟机播放DVD光盘，结合使用顶级高保真音响放大器时支持播放多声道音频格式。

    （1）视频模块视频模块均安装在行李箱内左侧。

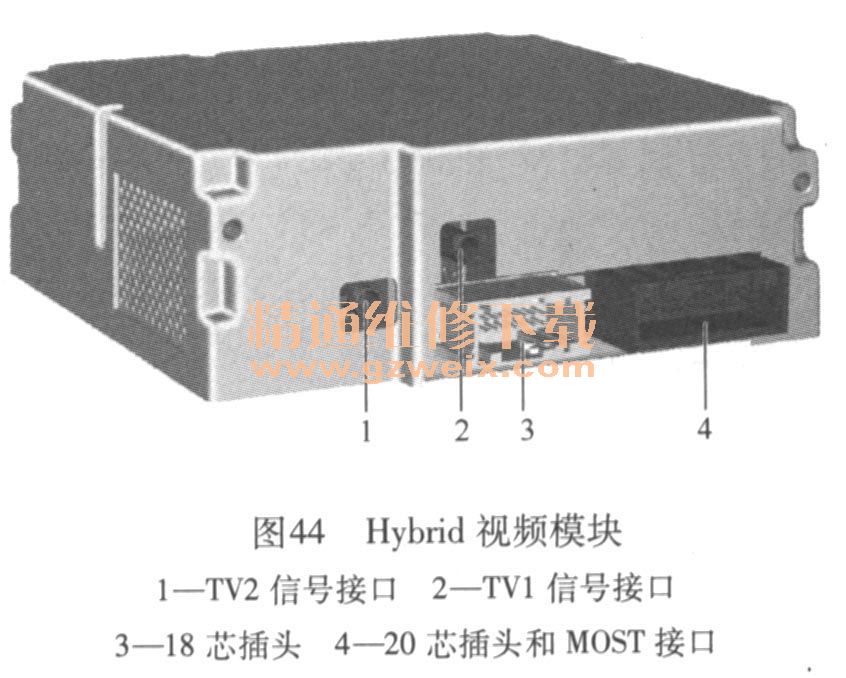

    如图44所示，Hybrid视频模块安装在播出或已试播数字电视内容的国家规格车辆上。每个天线输入端都配有一个独立的电视调谐器。Hybrid视频模块的输出端始终提供一个FBAS信号（彩色图像消隐同步信号），通过一根同轴电缆一起传输彩色信号和同步信号。

    如图45所示，VM5安装在不播放DVB内容的国家规格车辆上，如中国市场。VM5的输出端提供一个RGB信号，通过三根分别用于红色（R）、绿色（G）和蓝色（B）的同轴电缆将所示图像的色彩数据传输至CCC。其中图像同步信号与绿色导线信号叠加在一起。

    （2）天线宝马X5 （E70）的两根电视天线安装在侧窗玻璃上（图46）。TV1天线安装在左侧窗玻璃上，TV2天线安装在右侧窗玻璃上。使用两个单独的电视信号放大器，通过两根同轴电缆将电视信号发送至视频模块。视频模块还通过同轴电缆为电视信号放大器供电。欧规车辆的TV1天线放大器内还带有用于DAB波段III信号的放大器（图47）。

    （3） DVD换碟机宝马X5 （E70）选装一款新式的6碟DVD换碟机（图48）。与CD换碟机一样，这款DVD换碟机也是单插口换碟机。DVD换碟机是MOST网络的参与设备，可播放CD和DVD光盘上的音频和视频内容。

    DVD换碟机支持以下压缩数据格式：
    视频格式：Digital Video Express （ DivX），版本5以下；Audio Video Interleave（音频视频交替AVI）带有扩展名．asf的MPEG4（视频DVD）。

    音频格式：MPEG-1 Layer 3 Audio（MP3），ID3标签，版本1和版本2 ； Windows Media Audio （WMA），版本9以下，WMA标签；Advanced Audio Coding（高级音频编码AAC）。

    视频数据在DVD换碟机内解码并转换为模拟信号后，通过FBAS导线发送，音频数据在DVD换碟机内解码后发送到MOST上。如果装有立体声或高保真扬声器系统，就会通过MOST将数字音频数据传送至收放机。数字数据在此处转换为模拟数据，随后通过放大器和扬声器输出。如果装有顶级高保真音响系统，就会通过MOST直接将解码后的DVD换碟机音频数据发送至顶级高保真音响放大器并通过放大器输出。这种直接传输无需收放机参与，因为只在顶级高保真音响放大器内进行数据转换和声音调整。需要播放六条声轨以下的多声道音频格式内容时尤其需要采用这种直接数据传输方式。

    DVD换碟机支持播放以下多声道音频格式：杜比数字环绕声、杜比数字环绕声EX、DTS、DTS-es。
    3．电话系统
    不同国家规格车辆使用不同的电话系统。宝马X5 （ E70）引入了新式电话控制单元接口盒（SBX）。从功能上来说，SBX是对常用的通用充电和免提通话装置（ULF）进行后继开发的成果。车辆配置情况不同时可使用两种型号的SBX ；； SBX或高级SBX。为了支持驾乘者将自己的移动电话接入车内，引入了适配辅助装置，驾乘者可通过中央信息显示屏（CID）内的扩展菜单完成适配过程。该系统只能使用宝马公司推荐的具有蓝牙功能的移动电话实现特定功能，可通过PuMA调出具有蓝牙功能的移动电话推荐表。

    宝马X5 （E70）可提供常用的电话配置。欧规车型提供的电话系统有：带有蓝牙接口的移动电话适配装置、带有蓝牙接口的Business移动电话适配装置和车载电话适配装置。美规车型提供的电话系统有：整套移动电话适配装置和车载电话适配装置。带有蓝牙接口的
Business移动电话适配装置和整套移动电话适配装置以远程通信系统控制单元（TCU）为基础。带有蓝牙接口的移动电话适配装置以SBX为基础。
    远程通信系统控制单元（TCU）和SBX或高级SBX接入MOST总线内。针对特定车辆配置情况，可同时安装TCU和高级SBX，此时的电话功能通常集成在TCU内。车辆装有顶级高保真音响系统时，通过所有音响扬声器播放通话对方的音频内容。车辆没有顶级高保真音响系统时，通过右前侧和左前侧扬声器播放音频内容。

宝马X5电话系统具有蓝牙功能，通过蓝牙功能进行移动电话适配应注意：并非于所有蓝牙移动电话都能与宝马车辆电话系统兼容；必须使用移动电话启动适配过程；搜索到带有宝马名称的车辆后，移动电话就会在该名称后显示出一个五位代码（例如BMW12345）；可使用一个自由组合的1～16位代码作为密码；输入密码的顺序（移动电话，车辆）；是否顺利完成适配过程。

    蓝牙适配辅助功能集成在以下MOST电话控制单元功能内：远程通信系统控制单元（TCU）、通用充电和免提通话装置（ULF）、接口盒（SBX）、高级SBX。
    收放机可提供适配辅助功能，其型号有：车辆通信控制单元（CCC）、多功能音频系统控制器（M-ASK）或多媒体平台（CHAMP）， Professional收音机（RAD2）。  Professional收音机通过两行显示屏显示相关信息。
适配辅助装置通过中央信息显示屏（CID）对整个适配过程进行逐步说明，适配过程出现问题时会提供详细的帮助文本和说明内容，以便提供进一步的支持。适配过程分为四个步骤：启用蓝牙功能。进行适配。输入密码。结束适配过程。

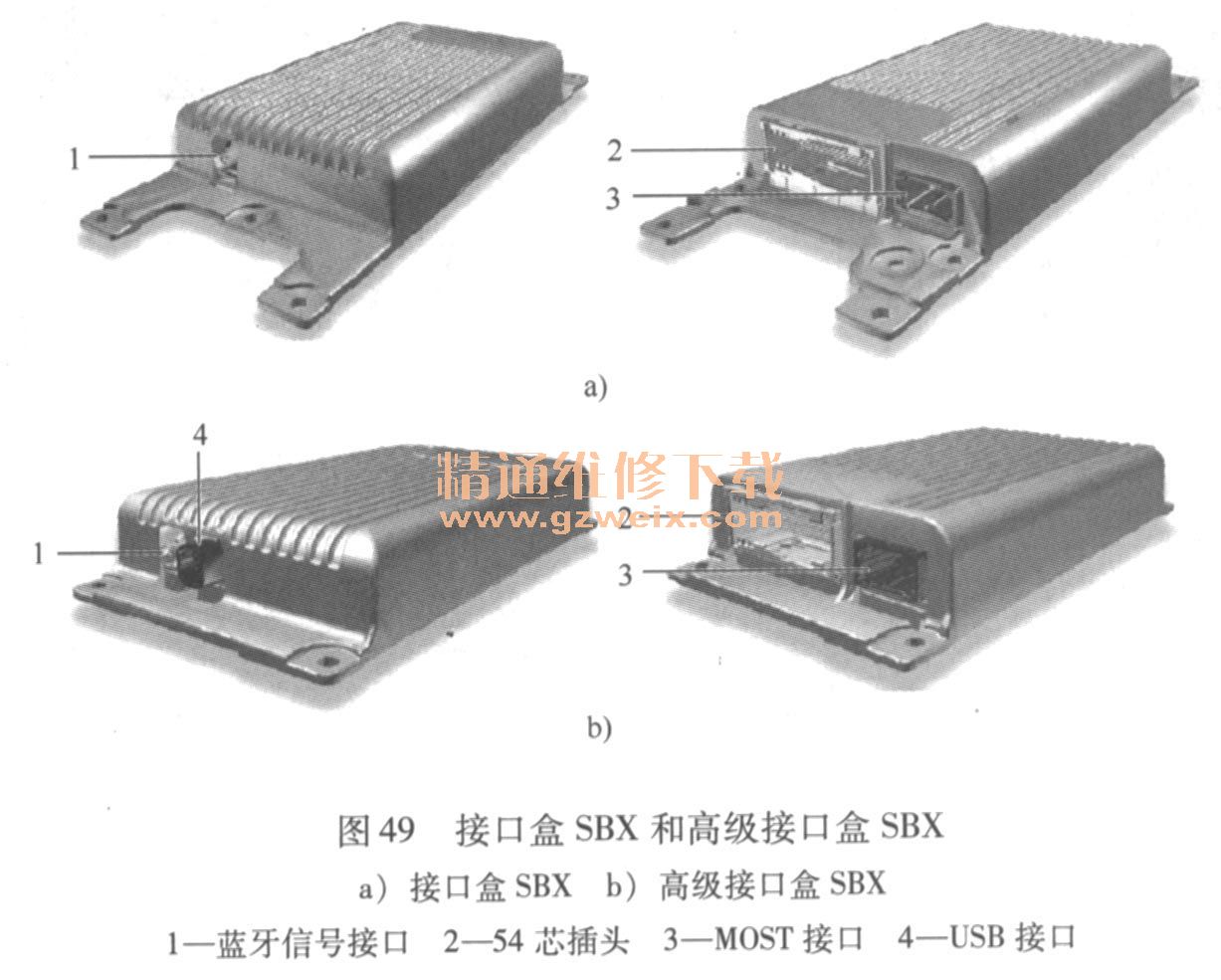

（1）接口盒SBX和高级接口盒SBX图49所示为SBX和高级SBX。  SBX．取代了以前使用的通用充电和免提通话装置。SBX控制单元只能针对蓝牙电话提供以下功能。

    1）带有免提通话和电话簿功能的蓝牙接口。
    2）可操作电话和语音电话簿的基本型语音输入系统。
    3）传输蓝牙数据。
    高级SBX控制单元支持以下功能。
    1）蓝牙电话：带有免提通话和电话簿功能的蓝牙接口；可操作电话和语音电话簿的基本型语音输入系统；传输蓝牙数据。
    2）支持两种语言的高级型语音输入系统。
    3） USB／音频接口。
    SBX和高级SBX支持从带有蓝牙功能的移动电话下载电话簿记录的不同下载技术。其中一种技术为电话簿存取配置PBAP （Phonebook Access Profile）。由于支持多种下载技术，因此可兼容的移动电话数量增多。此外，还可将所有电话号码都下载到一个姓名记录条目下。

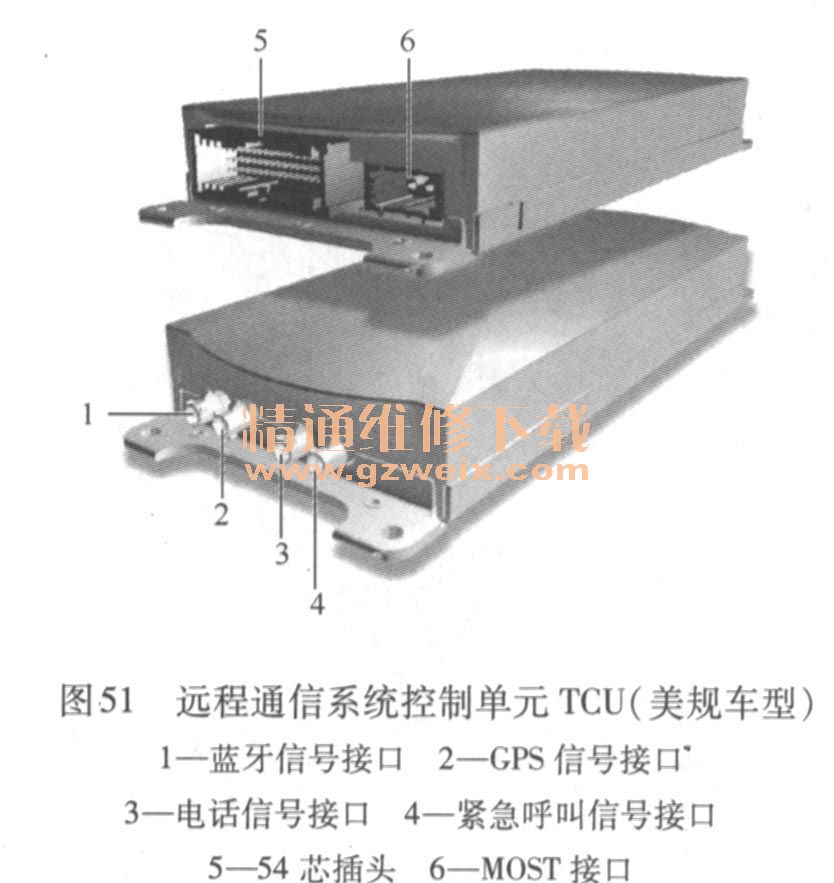

（2）远程通信系统控制单元TCU如图50和图51所示为欧规和美规车型的远程通信系统控制单元TCU。如图52所示，卡扣式适配器安装在中控台内扶手下方。
