4．语音识别系统
    宝马X5 （E70）可提供高级型和基本型语音识别系统。基本型语音识别系统用于操控电话和语音电话簿，有两种选装配置。
    装有带蓝牙接口的Business移动电话适配装置时，在远程通信系统控制单元TCU内实现基本型语音识别系统功能。
    装有带有蓝牙接口的移动电话适配装置时，在SBX或高级SBX内实现基本型语音识别系统功能。
    根据配置情况，采用纯电话控制单元形式或高级SBX。满足最高选装配置要求时，高级SBX支持以下功能：蓝牙电话技术；支持两种语言的高级型语音识别系统；USB／音频接口。
    高级型语音识别系统也有两种选装配置：
    装有Professional导航系统，在车辆通信控制单元（CCC）内实现高级型语音识别系统功能。
    装有Professional收音机，则在高级SBX内实现高级型语音识别系统功能。
如图53所示，以信号流程图的形式展示了基本型语音识别系统的工作概况。

    如图54、图55所示，以信号流程图的形式展示了高级型语音识别系统（高级SBX）和高级型语音识别系统（CCC）的工作概况。

    驾驶人侧话筒通常用于语音输入，该话筒还用于进行电话通话。在收放机上没有启用语音输入系统的按钮，只能通过转向盘上的按钮启用语音输入系统。车轮转速信号用于随车速自动调节音量。DSC控制单元将车轮转速信号发送到PT-CAN上，在接线盒控制单元（JB）内将其转化为K-CAN协议。组合仪表对车速信号进行处理并提供给K-CAN。
    语音输出由存储在控制单元内供语音识别系统使用的文字信息实现，这些文字信息以数字信号形式发送到MOST上。车辆装有顶级高保真音响系统时，直接将该信号发送至顶级高保真音响放大器。用于语音识别系统的收放机将语音输入的指令通过MOST直接发送至准备启用的控制单元。CID上的图像切换信号被发送至收放机。
如图56所示，TCU， SBX和高级SBX控制单元安装在行李箱内左后侧。

    5．导航系统
    在装备了Professional导航系统的宝马X5 （E70）中仅提供地图导航系统，系统视图在中央信息显示屏CID上显示。针对中国市场提供的导航系统只配有CCC，导航功能由一个独立的控制单元执行，且中国导航系统中不提供交通信息服务和收费功能。
    中国导航系统的主要部件有：C-NAV MOST控制单元和GPS天线。
    （1）导航系统 如图57所示为集成了导航系统的车辆通信控制单元CCC，如图58所示为中国导航系统。C-NAV控制单元装有用于导航DVD光盘的DVD驱动器、GPS接收器、偏转率传感器、CF卡插槽等。CF卡插槽用于恢复客户数据。

    （2） GPS天线 GPS天线集成在车顶天线内。GPS信号由车顶天线放大后传输给导航系统控制单元。GPS天线信号放大器集成在车顶天线内，放大器由导航系统控制单元供电

    6．后座娱乐系统
    如果装备了后座区DVD系统，那么出厂前在宝马X5 （ E70）中会以选装配置形式安装后座娱乐系统。如图59所示，该系统包括以下组件：带有DVD驱动器的后座娱乐系统（RSE）控制单元；带有翻折机械机构和红外线发射单元的Bin后座区显示屏；耳机连接；遥控器。

    后座娱乐系统提供以下功能：播放视频、音频、图像；通过扬声器、耳机播放音频；外部设备接口，例如摄像机、游戏机或便携式播放设备；通过遥控器进行操作。
    从功能角度来看，后座娱乐系统与车辆上可供使用的其他娱乐信息源无关。后座娱乐系统可以通过iDrive在菜单“设置”内启用或停用。后座区信息娱乐节目无法通过iDrive控制。如图60所示为启用后座娱乐系统的菜单，启用后座娱乐系统后，后座区乘员可以通过后座区显示屏和耳机或扬声器收看和收听。如果使用耳机，则可以像通过扬声器一样，通过耳机收听另一种媒介提供的节目或曲目。后座娱乐系统显示设置或耳机设置通过遥控器进行。有关设置更改情况的反馈信息在后座区显示屏上显示出来。进行音量调整时无视觉反馈信息。遥控器的工作原理与远程操作服务原理相同。

(1) 后座娱乐系统控制单元如图61所示为后座娱乐系统控制单元RSE，其任务是：

    1）播放视频、音频和图像。
    2）在RSE控制单元处操作媒体播放。
    3）通过LVDS低压差分信号）连接后座区显示屏。
    4）通过以下组件播放音频：红外线耳机、有线耳机和扬声器。
    5）通过AV输入端连接外部设备。
    两个旋压式调节器用于打开或关闭后座娱乐系统以及用于调整有线耳机的播放音量。左侧旋压式调节器分配给左侧耳机，右侧旋压式调节器分配给右侧耳机。扬声器和红外线耳机的播放音量无法通过旋压式调节器控制。

    后座娱乐系统的显示语言与Wrive的显示语言无关，显示语言通过遥控器在后座区显示屏上选择。从总线端30g接通起可以接通RSE控制单元。总线端R关闭后继续运行时间30min内可以接通RSE控制单元。如果该控制单元处于接通状态且未通过旋压式调节器关闭，那么能量管理系统在识别到起动能力限值前一直保持启用状态。
    RSE控制单元支持以下媒体：视频DVD光盘、视频CD光盘、超级视频CD光盘、音频CD光盘、压缩数据格式的DVD或CD光盘。
    支持以下压缩数据格式：视频（MPEG-1视频、MPEG一视频、MPEG-4视频）；音频（MP3， WMA，AAC，OGG等）；图像（JPEG）。
    RSE控制单元不支持DVD音频格式。但是，如果该DVD光盘包括视频数据，则通常情况下可以播放出来。
    （2）后座区显示屏如图62所示，后座区显示屏分辨率为800 x 480像素，亮度为5000d/耐。向上翻折并逆时针转动到位时就会打开后座区显示屏，同时接通RSE控制单元。转动后座区显示屏时启用旋转接头内的一个微型开关。顺时针转动或关闭RSE控制单元时就会关闭后座区显示屏。关闭后座区显示屏时不会关闭RSE控制单元，因为仍需要通过RSE控制单元确保音频播放。后座区显示屏的光敏二极管用于自动调节亮度。

    （3）红外线发射单元红外线发射单元由7个红外线二极管组成，位于挡板后后座区显示屏座内。红外线发射单元由RSE控制单元供电。只要总线端30g接通后首次接通RSE控制单元，红外线二极管就开始亮起。只要RSE控制单元处于启用状态或可以启用，红外线二极管就会保持常亮。K-CAN级进入休眠模式时红外线二极管熄灭。为确保红外线耳机正常工作，必须注意以下要求：耳机接收器与红外线发射单元之间无障碍物；红外线发射单元的挡板干净且无划痕。

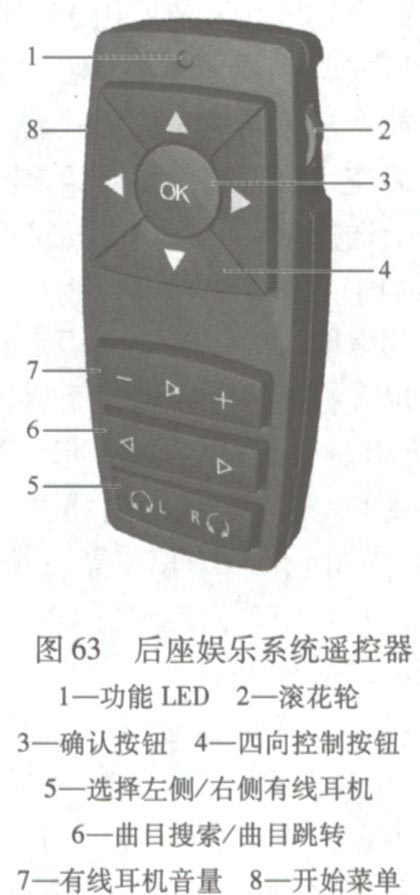

    （4）遥控器如图63所示，后座娱乐系统配备遥控器。为检查发射功能，每次按压按钮后功能LED都会亮起，以此确认发出了一个无线信号。只有后座娱乐系统处于打开状态时，才能转换遥控器信号。

    滚花轮、确认按钮和四向控制按钮构成了控制器功能。转动滚花轮相当于转动控制器；向左、向右、向前或向后推移控制器由按压对应的四向控制按钮所取代；按压控制器相当于按压确认按钮。该遥控器仅用于后座娱乐系统，作用范围限制在车内。按压开始菜单按钮可在后座区显示屏上显示后座娱乐系统的开始菜单。通过耳机选择开关5可以选择遥控器用于控制左侧有线耳机或右侧有线耳机。利用遥控器进行的所有音频设置只针对有线耳机。

    （5）耳机耳机可以选装，须使用专门为后座娱乐系统设计的红外线耳机。红外线耳机的接收频率是：左侧声道2. 37 MHz、右侧声道2. 80 MHz。
