详解别克新君越Intellilink娱乐系统

来源：本站整理作者：佚名 2013-11-30 08:49:45

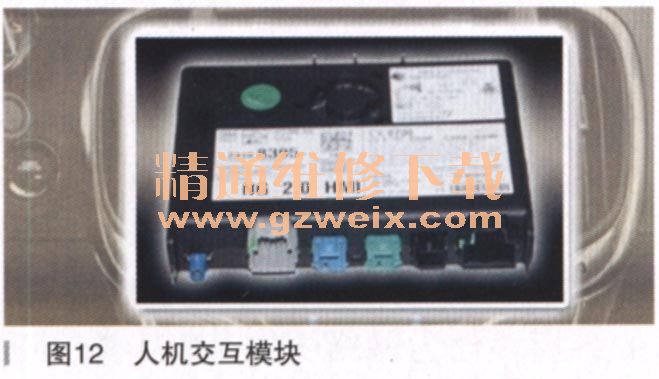

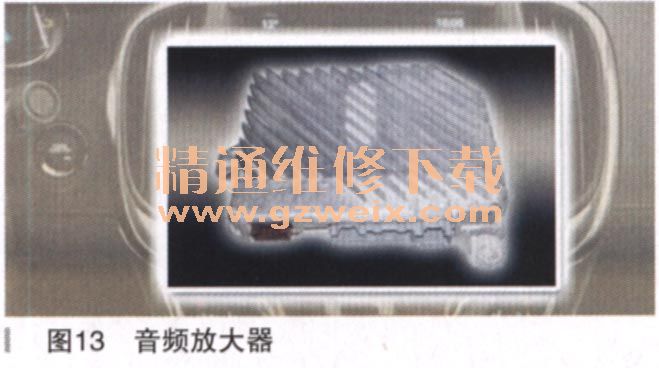

收音机模块位于鼓风机右侧（如图11所示），在娱乐系统中用于主控MOST网络、接收处理FM/AM信号、诊断娱乐系统等。人机交互模块也位鼓风机右侧（如图12所示），操控收音机模块，模块内部集成蓝牙、外接设备输入、视频处理、语音指令接收等多项功能。音频放大器位于后备箱右后侧（如图13所示），此模块从MOST网络获取音频信号，进而驱动扬声器播放音乐及各种报警提示音。整个intellilink的

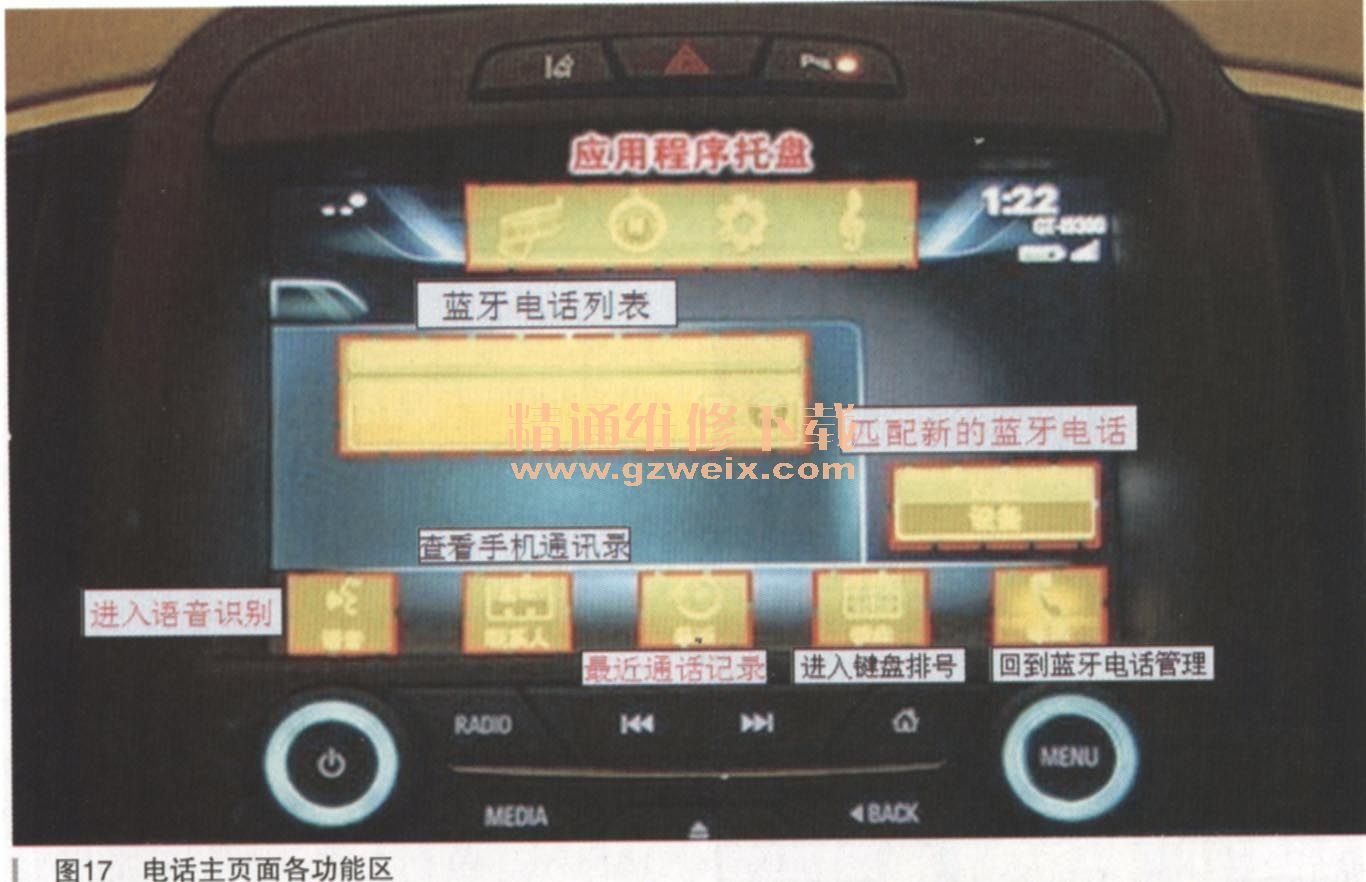

结构框图如图14所示。图15所示为intellilink的主页，在这个页面中，常按任一图标可进入编辑模式，在编辑模式下可以移动图标位置，也可以将图标拖人到上方的应用程序托盘中，实现快捷操作。应用程序托盘可以容纳3到5个不同图标。其中媒体主页面各功能区如图16所示。电话主页面功能区如图17所示。导航主页面功能区如图18所示。当车辆入于P挡时，可通过“后座媒体”图标查看并控制后座媒体播放页面。后座媒体主页面各功能区图标如图19所示。

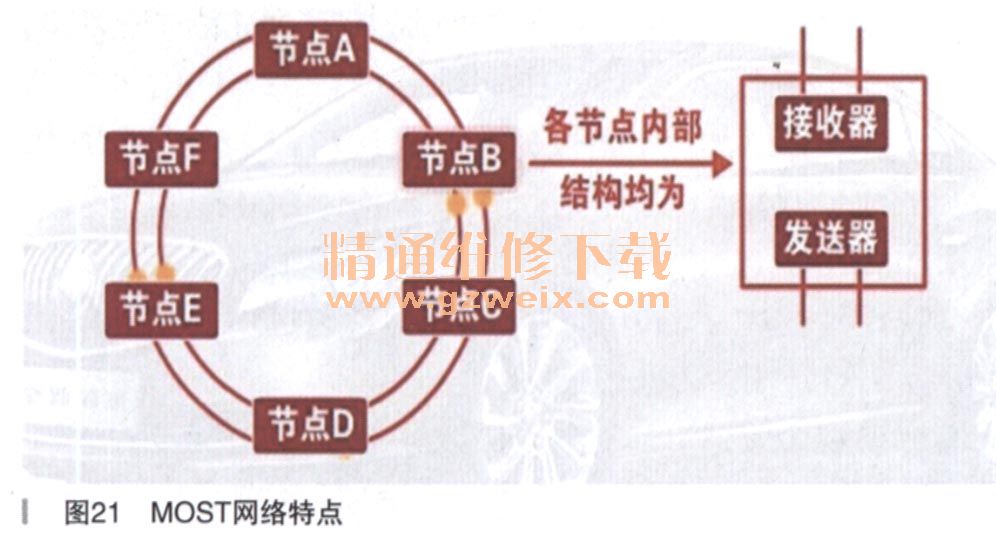

新君越的intellilink娱乐系统通过MOST网络传递音频和控制信号，MOST网络是通信线的一种，主要应用在下一代娱乐系统上，相比GMLAN，传输速度更快，传送速率可达50Mbit/s，双线结构、环状连接、单向传输。新君越在MOST网络上的模块包括：收音机、人机交互模块、触摸板、音频放大器、仪表、CD/DVD（如图20所示）。 MOST网络上的各模块作为网络中的节点，数据在网络中向固定的方向流动（如图21所示），任何一段出现故障将导致网络失效。收音机是MOST网络的主控模块，除具备FM/AM收音机的基本功能外，还通过专线唤醒MOST网络上的其他模块，同时收音机模块还可诊断MOST网络故障（如图22所示）。MOST网络的唤醒线平时保持12V电压，需要唤醒时，收音机通过唤醒线输出一个100ms的脉冲信号，唤醒MOST网络，也可以通过GDS对唤醒线路做出主动控制（如图23所示）。若MOST网络出现通信中断将会使娱乐系统失效，并可以在收音机模块中读取故障码：U0028— MOST总线，在人机交互模块读取故障码：U0029— MOST总线性能（如图24所示）。若想进一步缩小MOST网络故障诊断范围，需要查看收音机模块数据流。
