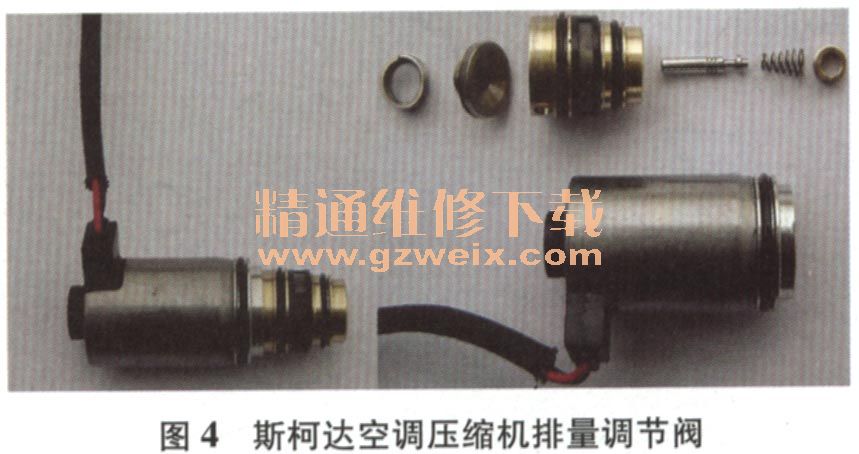

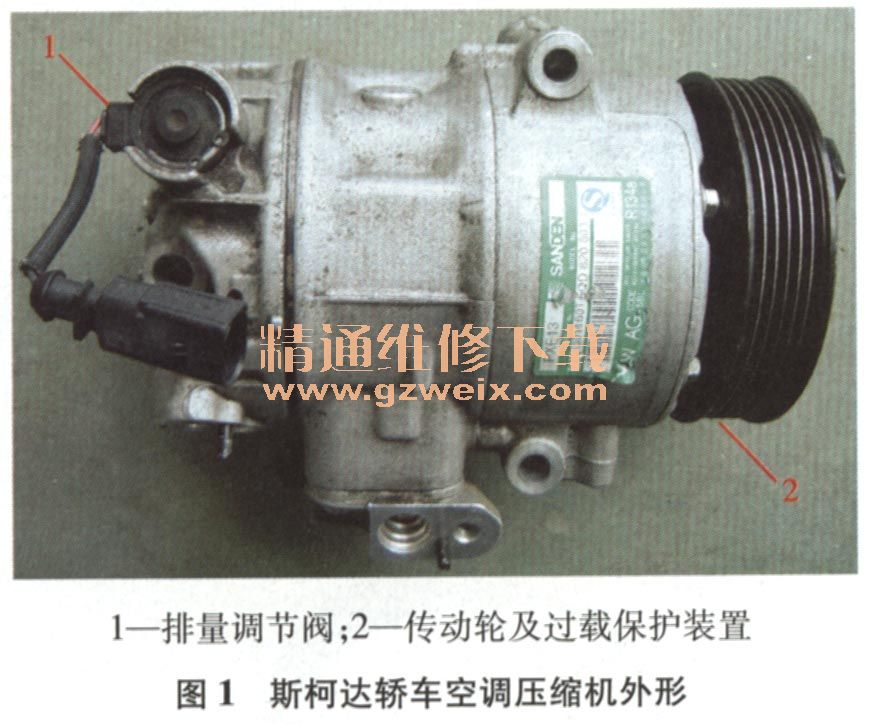

大众斯柯达轿车装备电控变排量空调制冷系统，空调压缩机为变排量斜盘式，其上装有一电磁阀（排量调节阀）。空调制冷系统工作时，空调控制单元根据车内外温度传感器、蒸发器温度传感器、车速传感器及驾乘人员控制意图等信息，进行综合分析之后给排量调节阀一个占空比信号控制其开度，改变曲轴箱压力，进而改变斜盘的倾角和活塞行程，使空调压缩机的排量能根据空调系统的控制目标实时进行调节。斯柯达车变排量空调压缩机外形及内部核心部件的结构如图1～图4所示。









   1 变排量空调压缩机的工作原理

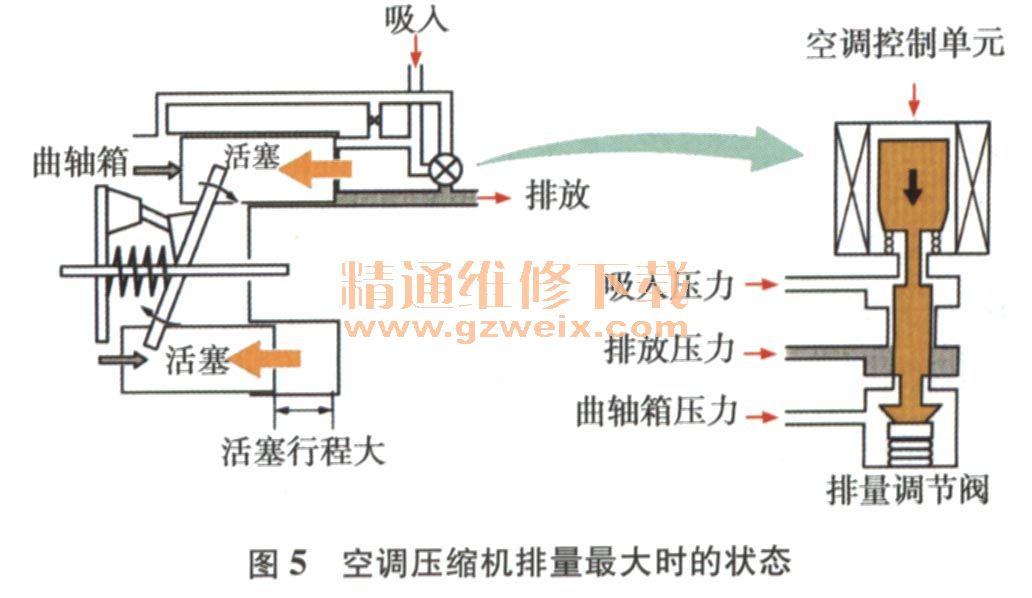

    如图5所示，当车内热负荷达到最大值或驾乘人员要求快速制冷（表现为车内温度瞬间调到最低）时，排量调节阀的供电占空比为100%，排量调节阀阀芯压缩弹簧外伸至行程最大处，此时曲轴箱与吸气腔相通，与排气腔隔绝，曲轴箱压力降到最小值，作用在活塞右侧的压力远高于作用于活塞左侧的压力（等于曲轴箱压力与弹簧力之和），这样弹簧被压缩，斜盘倾角变得最大，活塞行程最大，空调压缩机排量最大，以快速制冷。

    当车速升高，车内热负荷减小，排量调节阀的供电占空比将减小，排量调节阀阀芯外伸行程减小，曲轴箱压力升高，作用在活塞左侧的压力升高，这样弹簧压缩量减小，斜盘倾斜角变小，活塞行程变小，空调压缩机排量降低，以节约燃油。

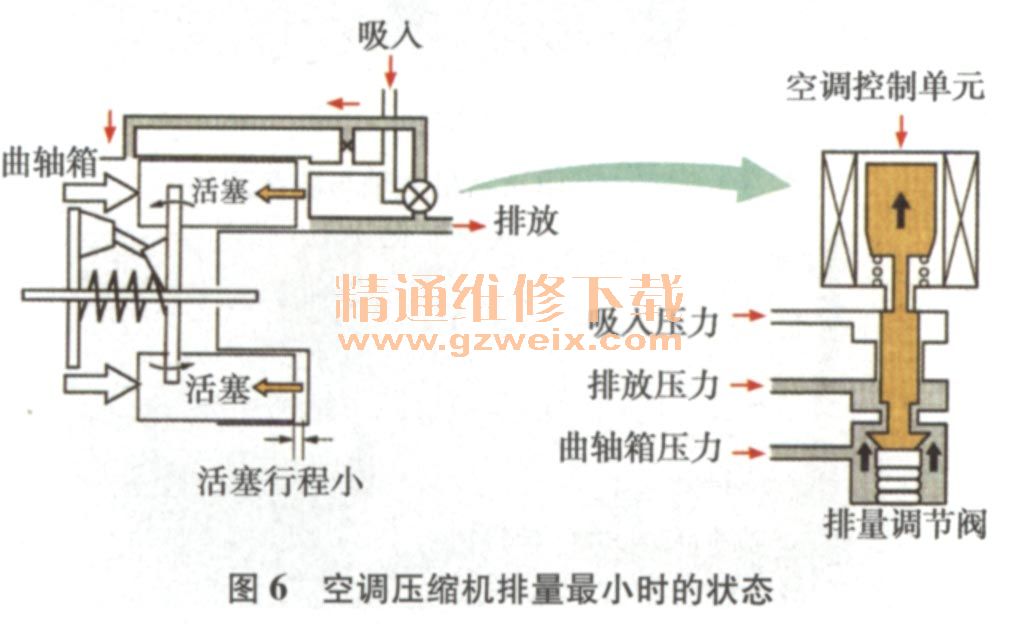

    如图6所示，当车内热负荷降到最小值时，排量调节阀断电，此时占空比为0，排量调节阀阀芯提升到最高处，此时曲轴箱与排气腔相通，压力升到最大值，作用在活塞左侧和右侧的压力相等，这样弹簧自动伸长，斜盘倾角最小，活塞行程最小，空调压缩机排量最小（接近0）。
