汽车自动变速器结构复杂，集机械、液压、电控系统于一体，对大多数维修人员来讲，其中最关键且最难掌握的部分就是阀体维修。随着自动变速器维修行业竞争越来越激烈，阀体维修这一专业性极强的领域也逐渐发展起来。
    自动变速器阀体维修行业的发展经历了三个阶段，即更换全新阀体、直接使用旧阀体、翻新旧阀体。现在大部分4S店和部分自动变速器专修厂还在使用更换全新阀体的方法，这种方法的缺点是价格昂贵，车主很难接受。当一款变速器进入大规模维修期时，旧阀件开始大量出现，修理厂可以从旧件中挑选成色较好的旧阀体，替换出现故障的阀体，但是此种方法的后果是返工的几率较高，原因是某一特定的变速器中，阀体失效部件是有规律的，主要集中在由脉宽调制信号控制的锁止控制油路、调节主油压的主调压阀和增压阀套。实施前两种方法的修理人员主要是因为对自动变速器阀体诊断技术掌握甚少，仅凭感觉猜测故障原因可能出现在阀体上，更换阀体后试车故障消除，即认为维修成功。殊不知如果故障依然存在，则转变为疑难杂症，很难排除。而利用翻新阀体的办法，找到易损部件进行更换处理，维修成本大概只有更换阀体总成的十分之一，最为重要的是从根本上解除了由设计缺陷带来的故障隐患。
      翻新旧阀体的前提是要精通阀体诊断技术，本文主要介绍一些简单而又容易实现的阀体磨损检查方法，即目测法、真空测试法、湿气测试法。

    一、目测法
    目测法包括简单的肉眼观察、使用手电筒的灯光测试法和利用钩子、镊子来摇动滑阀的摇摆测试法。
    目测法是经验测试法，实施之前确认阀体已清洗干净，然后要知道哪些阀体最需要检查，一般情况下磨损量较大的阀体应该是那些运动频繁的滑阀，基本思路是：仔细检查由脉冲调制电磁阀驱动的滑阀，追踪每条由电磁阀出发的油路，检查和这些油路作用的每个滑阀，然后再查看控制系统油压的调压阀，最后检查换挡阀和手动阀。
    用简单的肉眼观察需要关注阀体表面、阀孔、阀套内壁。所有的滑阀都受到偏载、弹簧力、杂物及污染物的影响，当液压作用于滑阀面或杆部的一侧就会产生偏载。偏载产生的磨损表现为可观察到的磨痕或表面变色的区域，另外有些滑阀在与阀孔的摩擦中会被烧灼，表面有印记留下，有些滑阀的表面电镀层会由于磨损而脱落，尤其是在滑阀控制圆柱的边缘区域。因越来越多的滑阀开始有阳极电镀层，其耐磨性增加，但相应的阀孔表面则容易被滑阀磨损，磨损后的内壁有变色区域，在这些变色区域会出现一些闪亮的磨损点和划痕。阀套内壁经常出现磨损，因为阀套内的滑阀不断做往返运动。
    灯光测试法一般应用在当滑阀和阀孔配合间隙超出正常值时，用手电筒来检测是否有光线通过较大间隙。手电筒最好用蓝色光，便于观察。
      摇摆测试法是指当滑阀处于其工作位置时测量其实际摆动量，当摆动量过大或看到ATF从滑阀周围被挤出，说明磨损量大。工作位置指当滑阀在液压的推动下，其一个或多个控制圆柱正在打开油路或离开油路板阀孔的支撑时产生最大磨损的受载位置。操作时将定位滑阀于工作位置，用挑针挑动阀来回摆动，观察是否有明显的摆动量。
      滑阀失效的另一种情况是由于滑阀不断的往复运动导致其弯曲变形，仅用肉眼很难检测出弯曲程度，可以找一个软管连接在滑阀上，将滑阀插入阀孔内来回移动，然后将滑阀转1/4圈，再来回移动它，如果滑阀有卡滞说明该阀已弯曲变形。

    二、真空测试法
    真空测试法就是利用真空泵对封闭的油路抽真空，来检测其滑阀和阀孔是否磨损，此方法不仅简单巧妙、投入成本低，而且能定量地检测滑阀和阀孔的磨损程度。

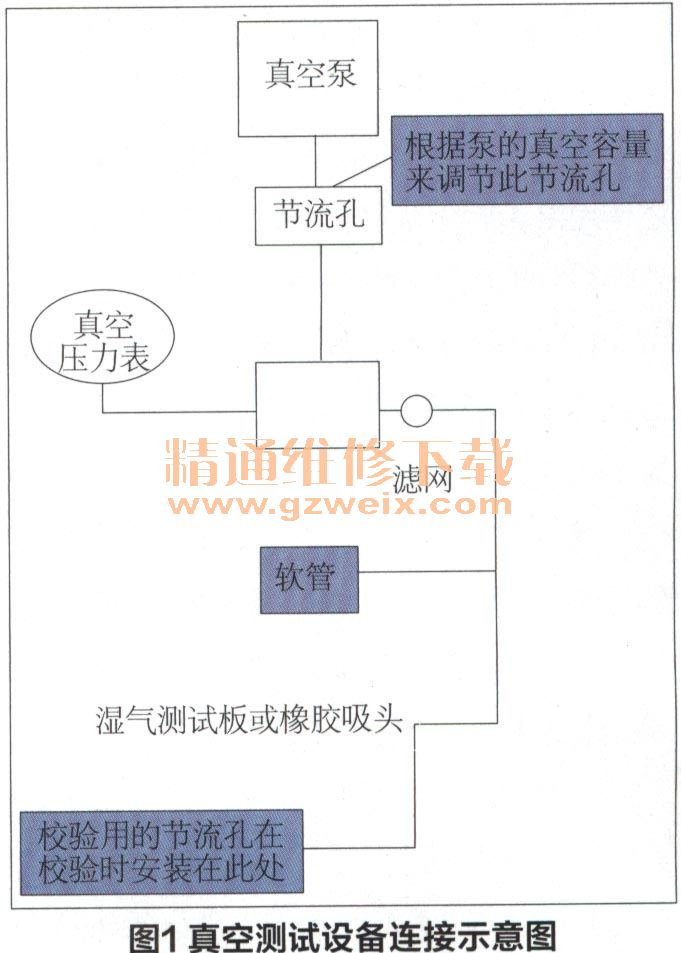

    真空测试法需要的工具和设备有真空泵、真空压力表、连接头和节流孔、滤网、泡沫板、湿气测试板、橡胶吸头，连接关系如图1所示。

    真空泵可以选用各种各样的，但泵的真空容量，即单位时间的空气抽出量必须达到85L/min，容量太小会影响其测量的准确性，还要注意其运行的稳定性，廉价的真空泵运行时真空压力往往不稳，真空压力表的指针来回抖动。在真空压力表和真空泵之间需要安装一个可调的节流孔，是为了校验真空压力表，以防止由于不同真空泵或不同测试时间而得到前后不一致的测试数据。滤网的作用有两个方面：一是防止ATF吸入真空泵，影响其寿命；二是防止阀体内颗粒杂质真空压力表，影响测量精度。泡沫板的作用是封闭阀板的反面，而阀体的正面封闭使用的是湿气测试板，此板可以自己制作，选用透明塑料板，大小尺寸并不十分严格。橡胶吸头的作用是套在吸管前对真空泵校验。此外，某些阀体（如大众01M/01N）测试点是一个个小的节流孔，在这种情况下就不需要湿气测试板来封闭油路了，只需要用橡胶吸头放在阀体的节流孔上抽真空即可。真空测试数据的评判标准如表1所示。

    如果达到严重磨损状态，就需要修复或更换阀板总成。比较模糊的状态是表中
  “有磨损”这一项，这种情况表明此处已经有磨损，目前的故障现象可能和它有部分关系，也可能目前没有明显的故障现象，这时就需要考虑是否需要修复或更换了，这种情况很大程度上和变速器的保修期有关系，如果保修一年或更长，这些隐患很可能在保修期到来前就会出现，从而增加车主额外的维修成本。如果故障现象不太明显，只保证装车能用，往往可以忽略有磨损的地方。

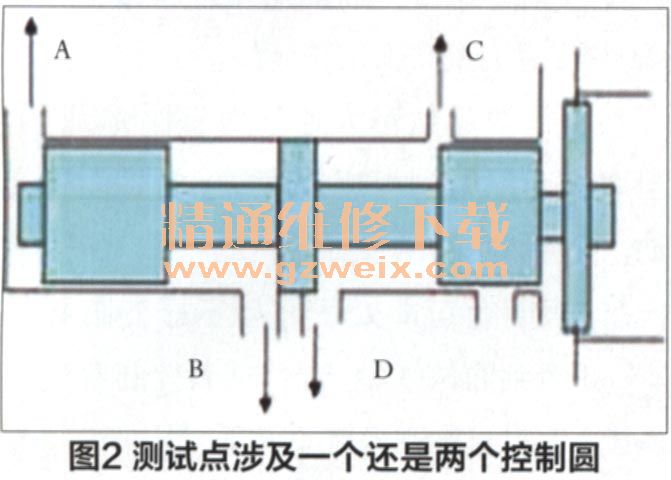

    影响真空测试的因素有真空泵的真空容量、测试板是否压紧、测试点涉及滑阀的一个控制圆还是两个控制圆等。可以使用一个夹子或者汽缸来代替手工固定测试板，这样就不必每次都费劲地按住测试板了，而且得到的数据也稳定很多。如果是用橡胶吸头来测试阀板上的小节流孔，就要确保橡胶头的开口完全对上小节流孔，有时橡胶吸头只是对上了阀板上小节流孔的一部分，这样得到的数据就会前后不一致。有时对橡胶吸头用力过大，橡胶头实际已经被弯折，导致其吸气通道被部分堵上，这时会得到超出正常的真空读数，因此需要反复多次测量以保证前后数据一致。测试点涉及滑阀一个控制圆还是两个控制圆将直接关系到真空数据的评判标准。如图2所示，如果在图中A点抽真空，这时检测的只是一个控制圆与阀孔的配合关系，如果在B、C、D这些位置抽真空，在测试点两侧的滑阀控制圆和阀孔部分都和测试结果有关系，因此实际上这是在同时测试2个控制圆的状况（在C点测的时候需要将D点堵上，反之在D点测时也要将C点堵上）。

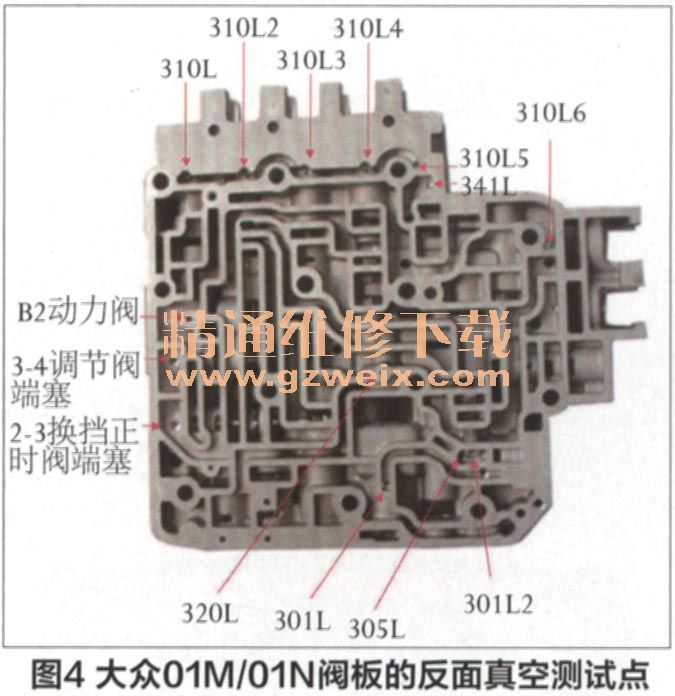

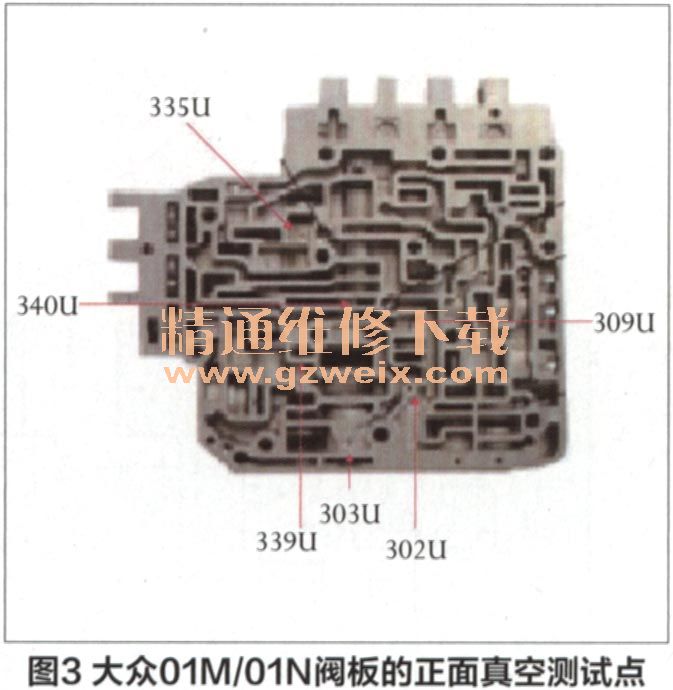

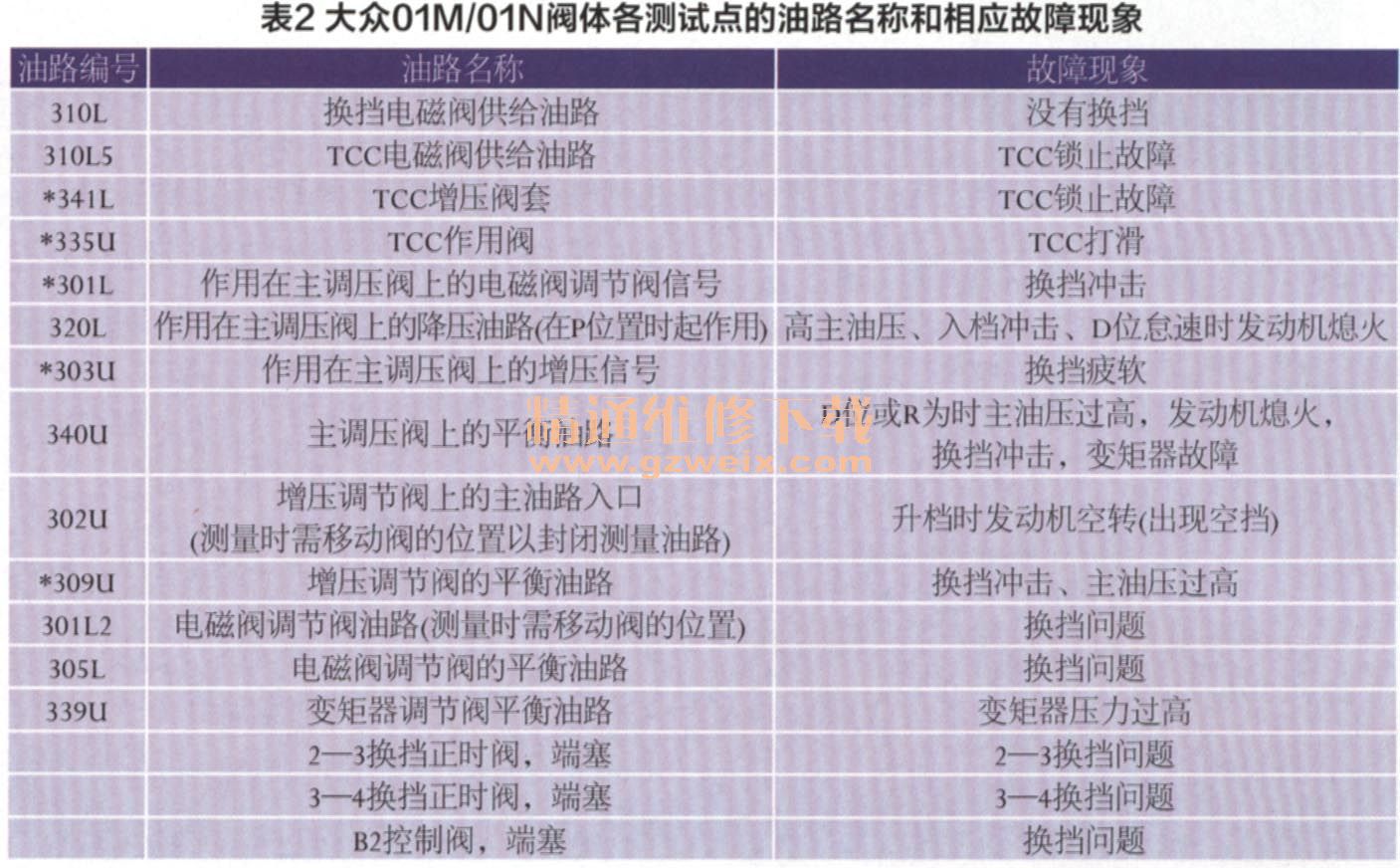

    以大众01 M/01 N阀体为例确定真空测试点。在所有电控阀体中有两种滑阀最易磨损，一种是控制工作油压的滑阀，主要指主调压阀、增压调节阀和电磁控制阀，另外一种就是与锁止相关的阀，即锁止作用阀和锁止增压阀套，因为它们的运动频率最高。图3和图4标注了01 M/01 N阀板正反面所有需要的测试点，表2则列出了各测试点相关的油路名称和相应故障现象，其中带星号的地方是实践证明容易出现磨损实效的油路。





    对滑阀端塞（俗称堵头）的检测也很重要，导致堵塞泄露的原因有两方面：一是换挡阀来回运动，不断在端塞产生作用力；二是原厂使用的塑料材质容易老化变形。这些端塞的泄露会直接影响变速器的换挡品质，所以在里程数较高的阀体中需要对这些端塞进行检查。
    另外一个很重要的测试内容是对5个换挡电磁阀的密封性测试。通常电磁阀的测试需要昂贵的专用电磁阀测试仪，在这里我们可以真空测试法对换挡电磁阀进行简单而有效地检测（仅限于电磁阀的机械磨损方面）。在这块阀体中，换挡电磁阀的故障率较高，主要问题在于换挡电磁内的一个单向阀出现磨损，导致电磁阀无法很好地密封油路，现在我们可以使用简单易行的真空测试法来测试这些换挡电磁阀内阀球的状态。在图4中我们可以看到上方一排有5个小节流孔，即310L、310L2、310L3、310L4、310L6，它们分别对应5个换挡电磁阀的供油通道，对这里抽真空，反复多做几次，如果发现真空读数低或不稳定，说明电磁阀内的阀体状态不佳，需要更换电磁阀。
