一、发动机系统
(一)发动机规格
2ZR-FXE发动机是新研发的配备VVT-i、ETCS-i和EGR控制系统的直列4缸、1.8L、16气门DOHC发动机,规格如表1、表2所示。

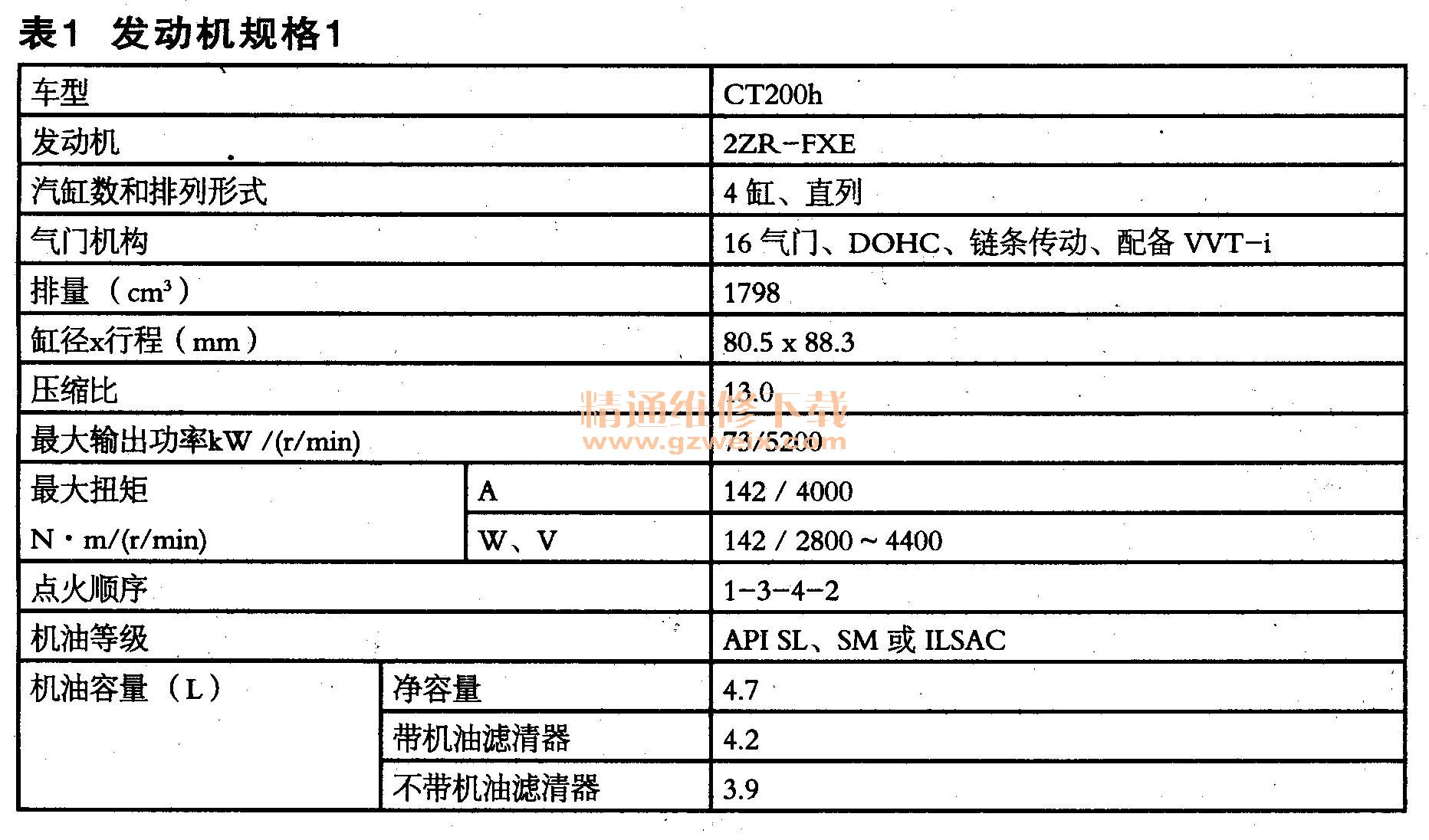

发动机主要特征,如表3、表4所示。
(二)发动机特性
1.汽缸盖
凸轮轴壳从汽缸盖分离出来,简化了汽缸盖结构。
2.汽缸体
采用刺型缸套以提高冷却性能
3.活塞
活塞由铝合金制成,以使其紧凑和轻量化。
4.曲轴上轴承
改变了机油槽的形状,使机油泄漏量减少,从而减小了机油泵容量。
5.维修要点
安装轴承:

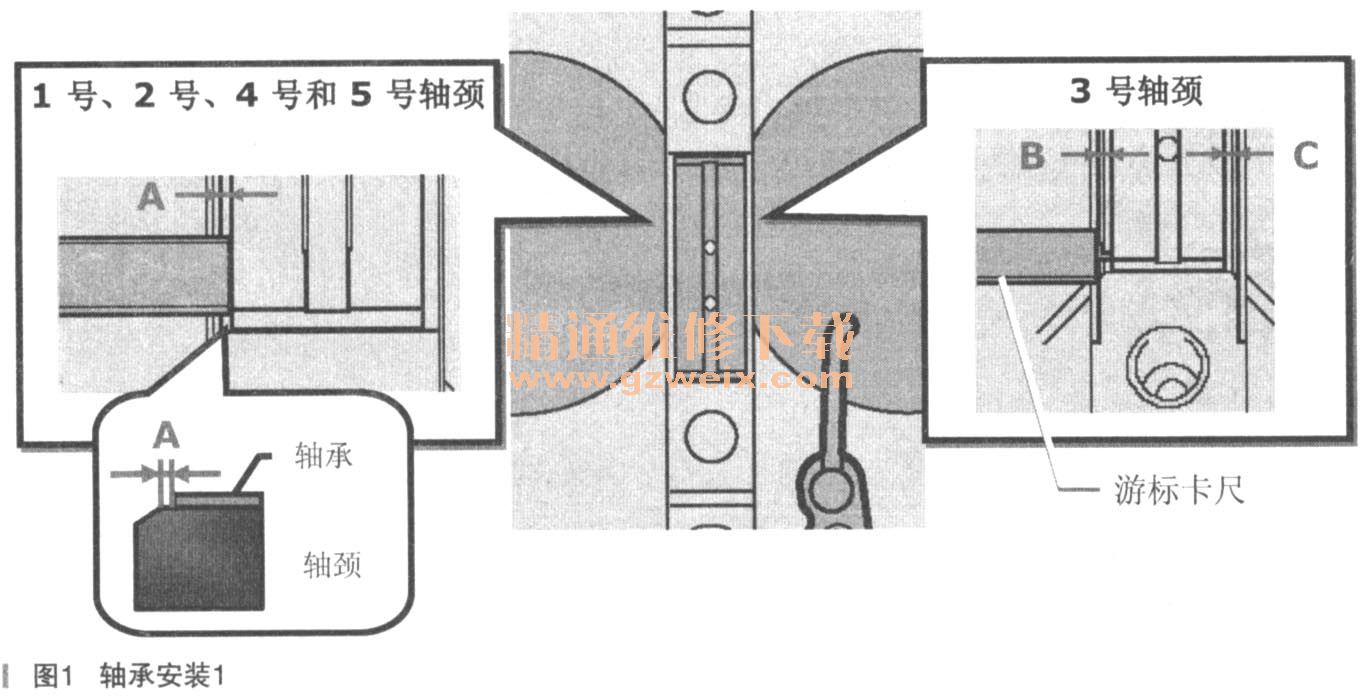

将曲轴上轴承置于机油槽上方并测量位置,如图1所示。
·“A”:0.5~1.0mm
·“B”和“C”的差值:0.7mm或更小

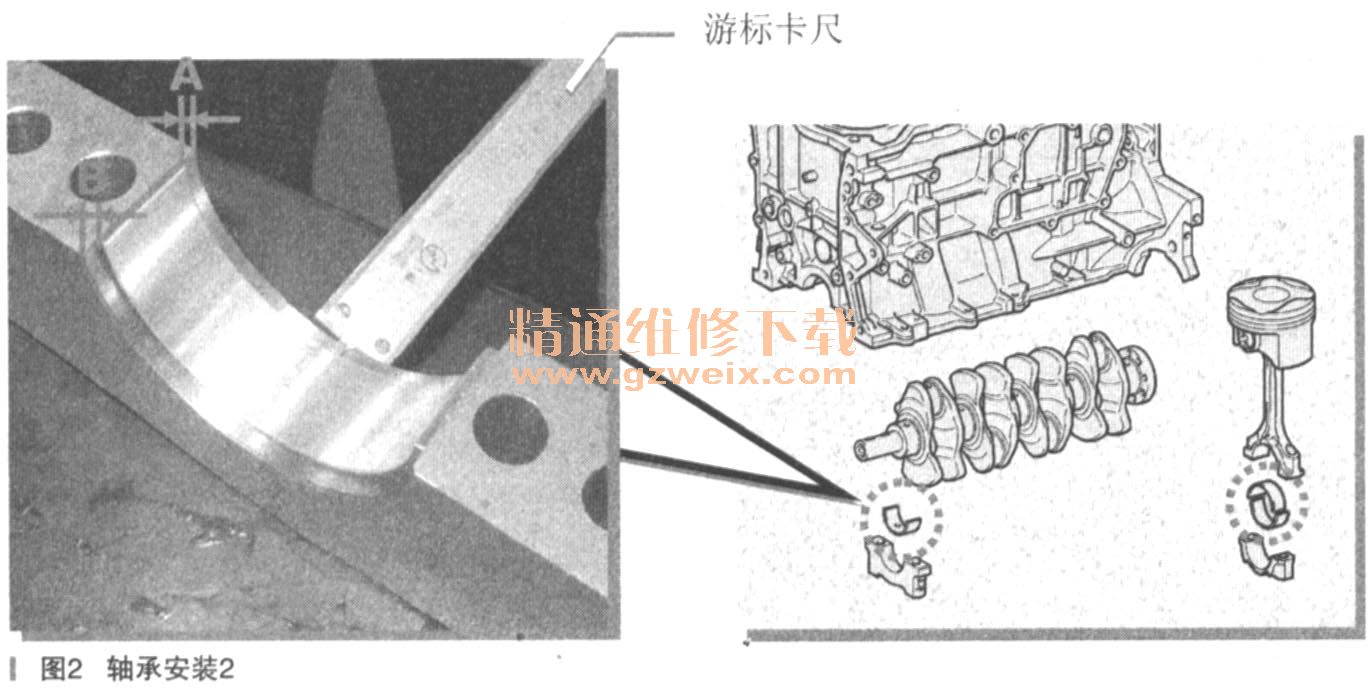

将曲轴下轴承和连杆轴承置于中心并测量位置,如图2所示。
·“A”和“B”的差值
·曲轴下轴承:0.7mm或更小
·连杆轴承:0~0.7mm
(三)气门机构
1.概述
气门机构由滚子式摇臂、液压间隙调节器和VVT-i系统组成。
2.液压间隙调节器
利用油压和弹簧力保持恒定的零气门间隙。
更换发动机机油的程序:
(1)使用SST按下单向球,如图3所示。
(2)将液压间隙调节器浸入干净的发动机机油中,然后使用SST压缩并回位柱塞5~6次,
(3)用手指按压柱塞并检查柱塞是否堵塞。
(四)润滑系统
采用余摆线齿轮型机油泵。
采用带可换式滤芯的机油滤清器。
(五)冷却系统
1.概述
节温器位于进水口壳以保持冷却系统内适宜的温度分布。
2.电动水泵
新采用了电动水泵以提高预热性能并减少冷却损失。
松开散热器放水螺塞。
3.维修要点(冷却系统)
发动机冷却液的更换,重新加注方法:
①松开散热器放水螺塞。
②拆下储液罐盖并排空冷却液。
③拧紧散热器放水螺塞。
④松开排气阀。
⑤从储液罐注入口由口注SLLC ,直至冷却液从排气阀流出。
⑥拧紧排气阀。
⑦将SLLC添加到储液罐的B线。
⑧挤压散热器软管数次,然后检查冷却液液位。如果冷却液液位低,则添加冷却液。
⑨使发动机处于检查模式。
⑩安装储液罐盖。
11对冷却系统进行放气。
·使发动机暖机直至节温器开启。节温器开启时,使冷却液循环数分钟
·发动机暖机后,使其怠速运转7min或更长时间
·停止发动机,等待发动机冷却液降至环境温度
·重复步骤①至③直至冷却液液位不降低
12发动机冷却后,检查并确认冷却液液位位于FULL和LOW之间。
