一、硬件设施

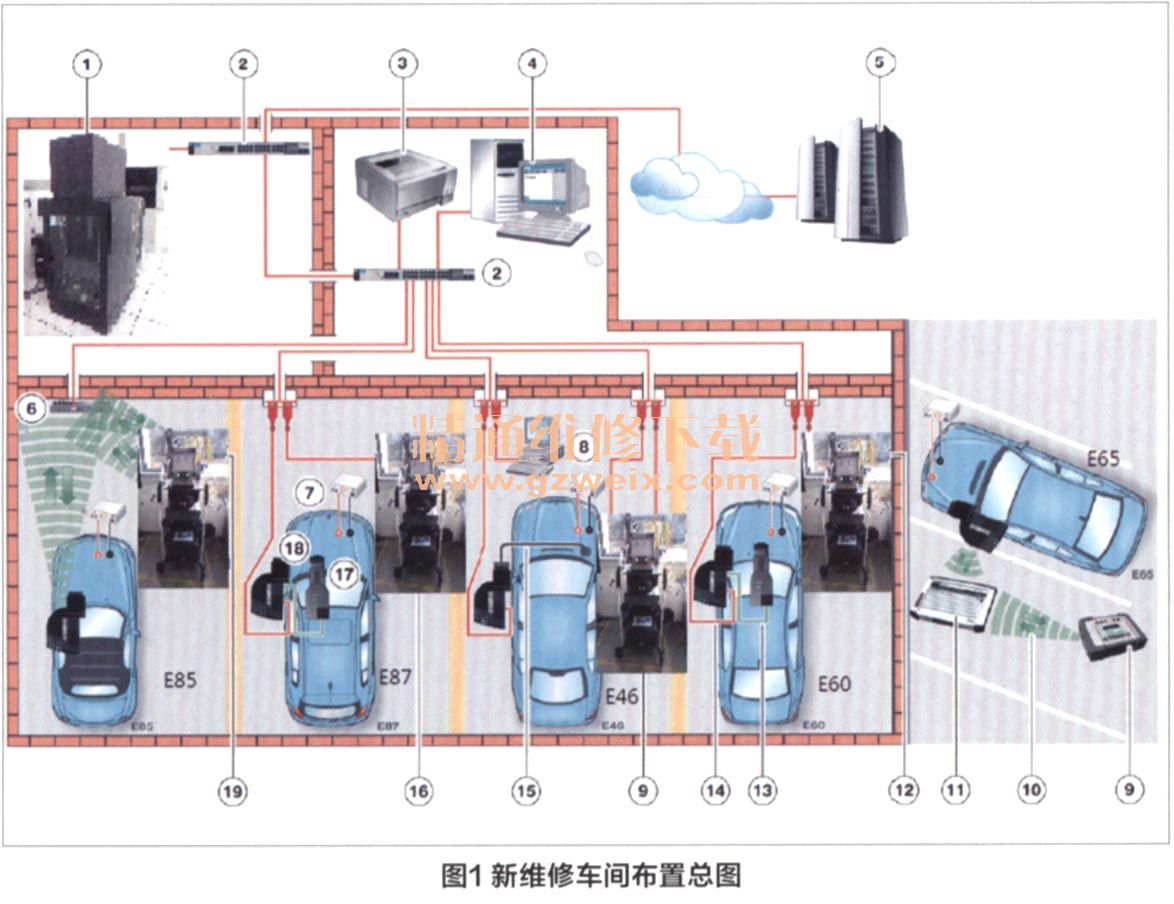

    新维修车间主要硬件设施，按图1所示，说明如下：①综合服务信息服务器（ISIS），主要功能是新维修车间网络服务器和BMW服务器接口，为新维修车间系统的所有设备提供服务，包括数据、软件更新，以及监控和控制各设备之间、设备与BMW集团中央服务器之间的所有数据交换；②干兆交换机；③打印机；④综合软件服务工作站（ISSS）； ⑤BMW集团中央服务器；⑥综合服务接入点（ISAP），用于综合服务信息显示屏（ISID）、综合通信光学模块（ICOM）和综合测量接口盒（IMIB）等部件的无线连接；⑦蓄电池充电器；⑧维修车间计算机；⑨综合测量接口盒（IMIB），其有三大功能：一是数字式万用表，二是示波器，三是可以用作激励设备。新一代综合测量接口盒（IMIBR2）如图2所示；⑩无线连接；11离线使用的综合服务信息显示屏（ISID）；12综合服务信息显示屏（ISID），主要用于显示信息以及新维修车间系统内诊断、测量和修理工作等操作，是维修车间主要的工作工具。新一代综合服务信息显示屏（ISID R2）如图3所示；13 USB电缆；14 LAN电缆；15综合通信光学模块（ICOM C），一端与老款车型园形诊断插座连接，另一端与ICOM A相连，现在很少使用；16设备移动平台，该平台上方搭载综合服务信息显示屏ISID，中间放置综合测量接口盒（IMIB），IMIB所有附件集中在下层抽屉。





    此外，综合通信光学模块（ICOM B），与MOsT插口连接，通过USB电缆连接ICOM A。综合通信光学模块（ICOM A），插入车辆诊断插座，再通过LAN电缆或无线方式接入维修车间网络。新一伐综合通信光学模块（ICOM A2），如图4所示。

    二、软件设施
    宝马新维修车间系统的软件，如图5所示，安装在综合服务信息服务器上，其中包含：①维修车间系统文件；②综合服务流程应用（ISPA）；③综合服务技术应用（ISTA）；④电子零件目录（ETK）；⑤维修车间系统管理（WSM）；⑥产品和措施管理系统（PuMA）。

    综合服务信息显示屏（ISID）还可以调出综合服务信息服务器（ISIS）上可供使用的应用软件，包括综合服务技术应用（ISTA）和维修车间系统管理（WSM）。此外，还可以打开维修车间系统文件，包括新维修车间系统的软件和硬件信息。
    综合服务技术应用（ISTA）是维修车间进行诊断和修理工作的主要应用软件。它包含诊断和信息系统（DIS）、电路图DVD或电路图系统（WDS）及技术信息系统（TIS）。它的主要功能，如表1所示。

    维修车间系统管理（WSM），顾名思义，就是管理新维修车间系统的软件和硬件。软件在综合服务信息服务器上运行，具备以下功能：①硬件的注册、配置和监控；②网络配置；③连接管理器；④在线和离线模式管理；⑤软件和数据管理；⑥数据备份和数据恢复；⑦技术支持。在综合服务信息显示屏（IS旧）上点击维修车间系统管理（WSM）图标，就会出现首页界面如图6，首页显示五大菜单项：系统概览软件概览；3．维修车间网络；4．基本设置；5．文件保存位置。需要注意必须保证在线模式综合服务信息显示屏（ISID）才能应用维修车间系统管理（WSM）软件，此类工作内容由宝马经销商ISPI管理员负责管理实施，维修技术人员也要有一定的了解。
