东风雪铁龙世嘉轿车是神龙汽车公司生产于2008年9月上市的车型。 该车型有三厢和两厢之分， 其部件基本相同。 自上市至今， 年平均销量在10万台左右， 其中以1.6L的车型为主力销售车型。

    1 世嘉两厢轿车手动空调电路

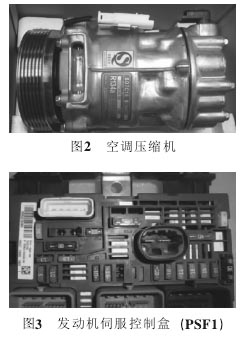

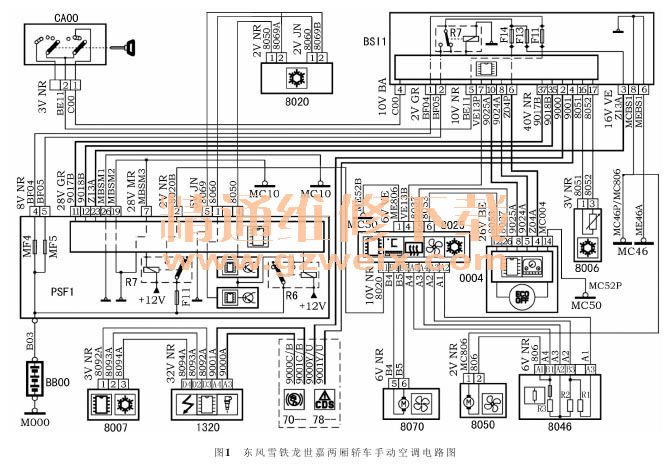

    东风雪铁龙世嘉两厢轿车手动空调电路如图1所示。 其车型采用全CAN网设计， 在空调系统中采用了上海三电的SD7C16 （注： 有些世嘉装备的是SD6C12， 只是压缩机排量不一样 ， 其 他一样 ） 可变排量压缩机 （图2）， 可以根据系统的实际工作情况， 调整压缩机的排量， 开启空调后， 空调压缩机的离合器不必频繁吸合， 以此提高车辆使用的舒适性。



    由图1可见： 蓄电池 （BB00） 通过发动机伺服控制盒 （PSF1， 图3） 的MF4和MF5熔断丝给智能控制盒 （BSI1） 供电。当点火开关接通， 智能控制盒 （BSI1） 上40 VNR中37号脚 （CAN低） 和35号脚 （CAN高） 给出信号→9017B和9018B线→至发动机伺服控制盒 （PSF1）上28 V GR中11号脚和12号脚，PSF1 中 R7 继 电器 线 圈 得 电 工作， 对应触点闭合， 电流经PSF1中F11熔断丝→R7继电器触点→2 V NR 中 2 号 脚输出→8020B线→8020线→至空调面板 （8025） 上10 V NR中的A1脚， 空调面板通电为空调工作做好准备。 雪铁龙空调面板 （8025） 如图4所示。

    2  压缩机工作状态分析
    首先压缩机的工作需要鼓风机开关接通， 所以在鼓风机开关接通后： 当空调开关接通， 空调启动信号由空调面板 （8025） 中的6号脚输出→8053线→组合仪表 （0004） 26 V BE中12号脚， 再由组合仪表的26 V BE 5号脚 （CAN低） 和8号脚 （CAN高）输出→9024A和9025A线→BSI1上10 V NR中8号脚和10号脚， 再经过BSI1上40 V NR中37号脚 （CAN低） 和35号脚 （CAN高） 输出→9017B和9018B线→PSF1上28 V GR中11号脚和12号脚， PSF1中R6继电器工作， 对应触点闭合， 电流由PSF1中5 V JN中1号脚输出→8060线→至空调压缩机 （8020） 2 V JN中1号脚， 2号脚→8069B线→8069线→至PSF1上5VJN中5号脚搭铁， 电磁离合器吸合， 空调系统启动。蒸发箱温度传感器 （8006） 信号经8051和8052线连接至BSI1上40 V NR的16、 17号脚， 信号经处理后再由总线送至发动机伺服控制盒 （PSF1）， 再经处理后由PSF1上的5 V JN上4号脚输出→8050线→至空调压缩机 （8020） 2V NR上1号脚， 通过2号脚→8069A线→8069线→至PSF1上5V JN中5号脚搭铁， 此信号用于调整压缩机工作容积。
    另外在蒸发箱温度低于1 ℃时， 传感器信号经BSI1和PSF1处理后断开压缩机， 高于3 ℃后再吸合压缩机离合器。
    空调系统工作时， 制冷系统工作压力由压力传感器 （8007） 传递给发动机ECU （1320）。 发动机ECU将压力信号处理后， 经总线系统传给智能控制盒 （BSI1）， 一直传至发动机伺服控制盒 （PSF1），控制压缩机工作。 通常压力传感器 （8007） 检测到系统压力低于200kPa或者高于2.7MPa， 压缩机断开，空调系统进入保护状态。 当系统压力在0.2~2.7MPa之间的正常范围内时， 压缩机处于工作状态。
    根据神龙公司的空调检查技术资讯： 在外界气温30~35℃， 发动机转速2000r／min， 鼓风机档位处于最高， 温度调节至最冷， 压力测试正常值结果为高压不低于1.3 MPa， 低压在200 kPa左右。 在一般情况下， 当环境温度处于30~33 ℃时， 空调系统压力见表1。

空调压力传感器 （8007） 与发动机ECU （1320）的连接情况如下： 压力传感器 （8007） 由发动机ECU （1320） 32 V NR中 的D3供 电→8092A线→连接至其3 V NR的1号脚， 其3号脚通过发动机ECU（1320） 32 V NR中的D4→8094A线→搭铁。 3 V NR中2号脚将压力信号经发动机ECU （1320） 的32 VNR的D2号脚→8093A线→提供给发动机ECU （1320）。

    3 鼓风机工作状态分析
    鼓风机由空调控制面板 （8025） 上的鼓风机开关控制， 由于空调系统在制冷系统不工作而通风和取暖功能工作时， 鼓风机就应该工作。 所以只要点火开关接通， 鼓风机就应进入工作状态。
    1） 当鼓风机开关处于1档位置， 空调控制面板（8025） 上 的10 V NR上A2输 出→A1线→至 风机转速电阻 （8046） 6V NR上A3号脚， 由A1输出→806线→至鼓风机2V NR上2号脚， 通过1号脚→MC806线→搭铁， 鼓风机低速转动。
    2） 当鼓风机开关处于2档位置， 空调控制面板（8025） 上 的10 V NR上A3输 出→A2线→至 风机转速电阻 （8046） 6V NR上B3号脚， 由A1输出→806线→至鼓风机2V NR上2号脚， 通过1号脚→MC806线→搭铁， 鼓风机次低速转动。
    3） 当鼓风机开关处于3档位置， 空调控制面板（8025） 上 的10 V NR上A4输 出→A3线→至 风机转速电阻 （8046） 6V NR上A2号脚， 由A1输出→806线→至鼓风机2V NR上2号脚， 通过1号脚→MC806线→搭铁， 鼓风机次高速转动。
    4） 当鼓风机开关处于4档位置， 空调控制面板（8025） 上 的10 V NR上A5输 出→A4线→至 风机转速电阻 （8046） 6V NR上B1号脚， 由A1输出→806线→至鼓风机2V NR上2号脚， 通过1号脚→MC806线→搭铁， 鼓风机高速转动。
