问:一辆雪铁龙世嘉,发动机无法启动,诊断电脑检测发现是发动机电脑与防盗系统无法通讯,故障码清不掉,也重新做不了匹配,检测CAN网好像瘫痪了,请问应该如何检修?
答:世嘉轿车的CAN动力网有如下特性:智能控制盒BSI和发动机电脑处在CAN动力网的两个终端,BSI和发动机电脑中各有120Ω的电阻,CAN动力网中每一个电脑上都有两根网线,分别称为CAN-h和CAN-L。当CAN动力网必须同时满足两根网线之间的电阻在600附近的电阻条件和两根网线的电位分别为2.6V左右、2.4V左右的电位条件时,才能正常工作。一旦CAN动力网的任一根网线断路(包括接触电阻过大)、搭铁、接电源正极或两根网线相连、同时断路,CAN动力网就不可能同时满足上述的电阻条件和电位条件,CAN动力网就陷入瘫痪,从而不能传递信息。
例如,防盗系统CAN线先到电子稳定程序控制单元
ABS电脑处理后再到发动机电脑,所以检测CAN线要从电子稳定程序控制单元
ABS电脑插头入手,将
ABS电脑插头拆下,测量
ABS电脑线束插头的CAN线到发动机和
ABS电脑线束插头到防盗系统CAN线是否导通,不导通是线路问题,导通就是
ABS电脑的问题。首先检查
ABS电脑插脚,接触不好就会造成发动机电脑与防盗系统不能通讯,车辆将

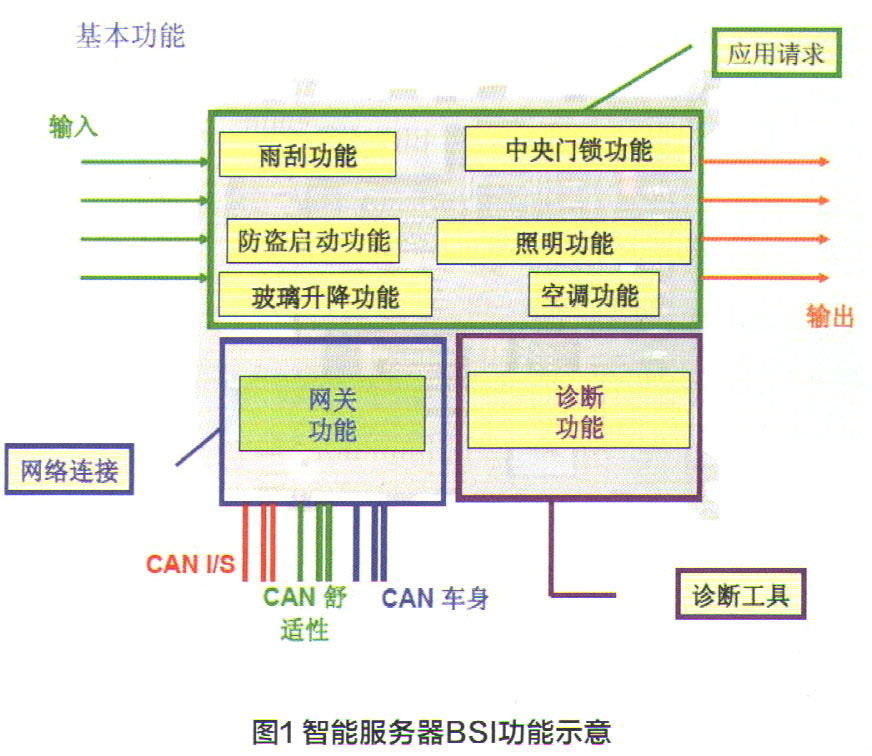

无法启动,故障码也清除不7.世嘉轿车发动机电控单元和BSI必须时时处于网络连接状态。BSI功能如图1所示。
该故障案例读者信息反馈:处理电子稳定程序模块(
ABS泵总成)上的电插接器后,发动机启动恢复正常。
