线性调频扩频技术在车辆远程控制上的应用
来源:汽车电器  作者:佚名  2014-09-06 08:10:25

    摘要:基于线性调频扩频技术提出了一种新型的车辆远程控制方法。给出系统实现方案,系统支持双向通信,通信距离大于300m,实现了远程定位、远程遥控、信息远程交互等车辆远程控制功能。
    随着汽车保有量的增加、消费者对舒适性的追求,对远距离寻车、车辆信息(包括油量、车辆状况等)及时获取等车辆远距离控制功能提出了新的要求,并逐渐得到了各大车厂的关注。目前工作于315/433 MHz频段的遥控系统,因工作距离短、通信速率低、单向通信等特点,不能满足用户这方面的需求。基于GPS全球定位系统定位、3G通信的Telematics车联网系统,在室内停车场、3G无覆盖的区域也无能为力。
    线性调频扩频技术,国内外的研究一直局限在雷达领域,随着美国联邦通信委员会(FCC)制定了民用公共安全、工业、科学与医疗和业余无线电采用扩频通信的标准和规范,目前广泛用于物流管控,工业监测和控制,医疗,安全网络,人员和设备定位,以及汽车自主驾驶的局部定位等领域。
    本文提出的车辆远程控制方案,工作于全球适用的2.4 GHz ISM频段(工业、科学和医用频段),通过线性调频扩频技术,有效控制距离超过300 m,能实现远程遥控、信息交互,结合加速度传感器可以实现包括车辆定位等多种车辆控制功能。

     1  CSS线性调频扩频测距技术
    采用电磁波测距受环境影响小,能全天候工作,而且电磁波还具有通信功能,使系统设计更简洁。基于CSS技术的测距方法,具有测距精度高、不受多径效应的影响、通信稳定性好、抗干扰能力强等优点。
    1.1线性调频信号

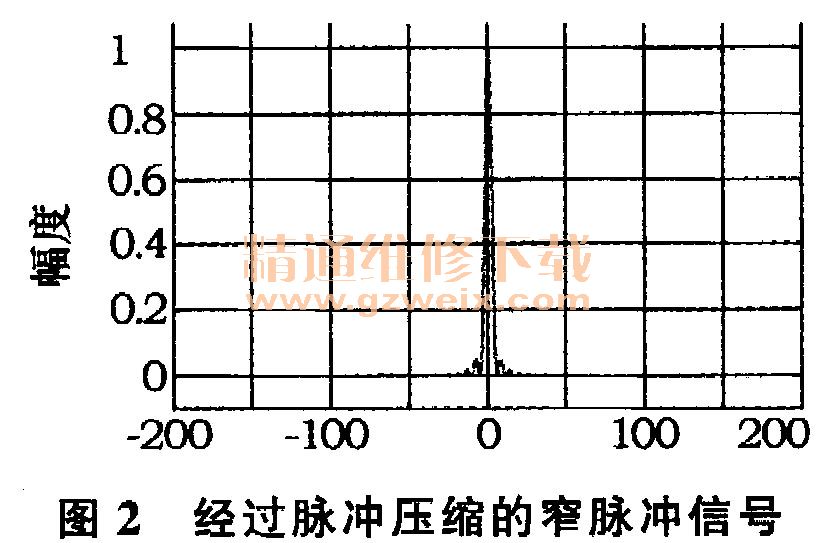

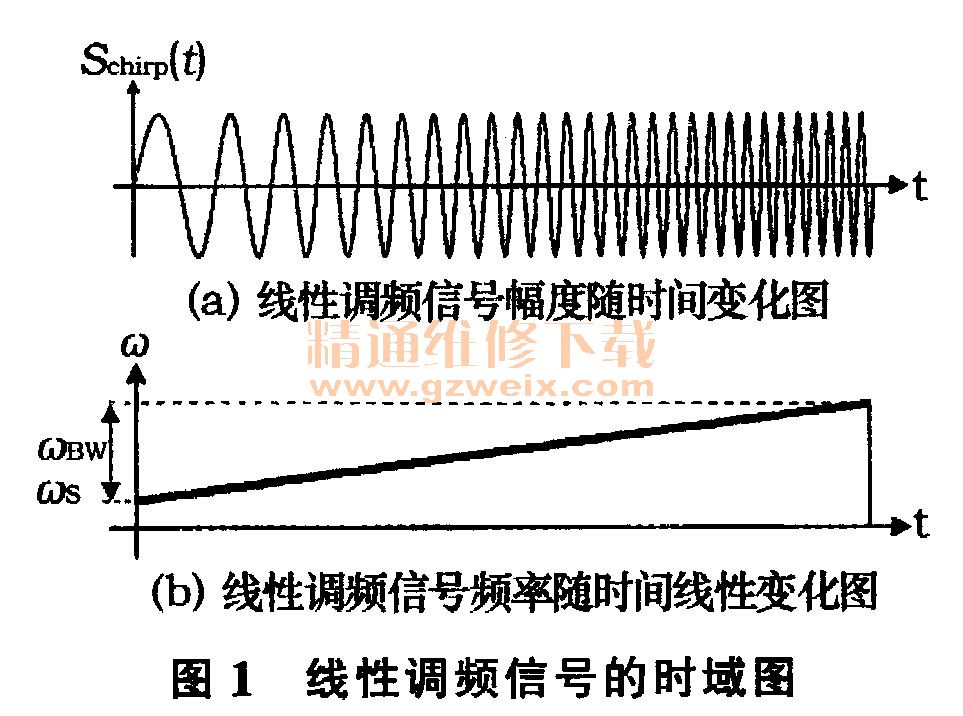

    Chirp信号是一种扩频信号,在一个信号周期内表现出线性调频的特性,具有很强的自相关性,在求自相关提取信号时具有很好的抗干扰能力,消除了多径效应的影响。图1为线性调频信号时域图。图1中,横轴是时间,纵轴是频率。接收数据时,利用了脉冲压缩理论,匹配滤波可以在很短的时间内获得很大的能量,接收机通过对能量的捕获能够把数据符号提取出来。图2为线性调频信号经过脉冲压缩之后的窄脉冲信号。



    1.2 2次测距法(TWR, Two Way Ranging)

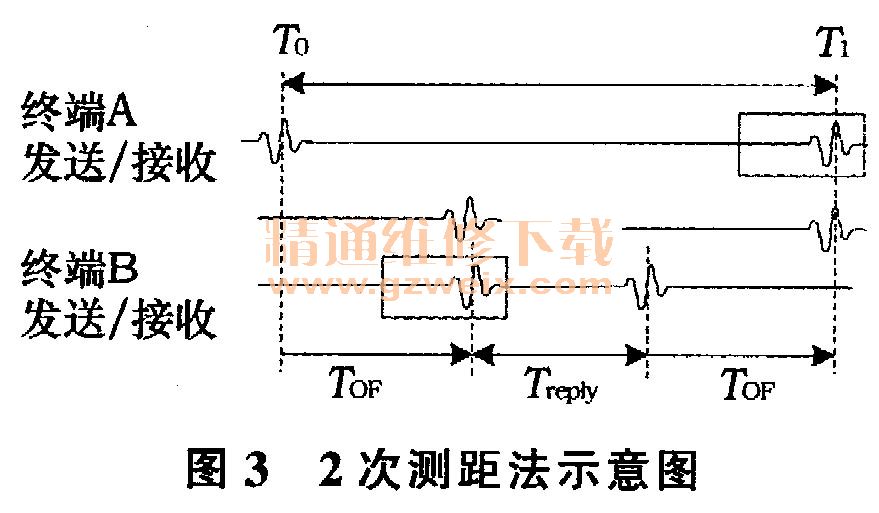

    当2个节点的时钟不同步时,运用2次测距法(TWR)能精确地测出两者之间的距离。图3为2次测距法的示意图。

    终端A在T0时刻发送一个测距信号给终端B,终端B检测到信号后,经过一段固定的时间Treply后,发送一个测距信号给终端A。终端A检测到测距信号,记下时间T1。可以根据公式(1)得到电磁波一次传播的时间TOF。根据公式(2)获得终端A与终端B之间的距离dab。其中c是电磁波的速度,约等于光速。

    2 远程控制系统设计

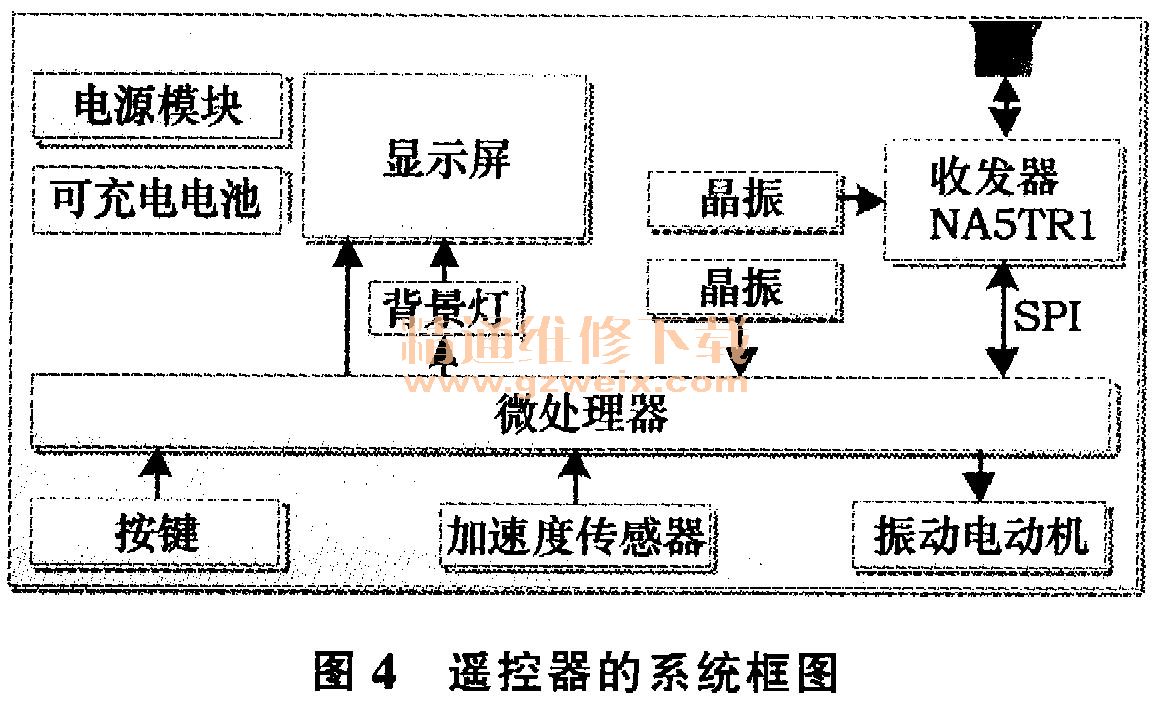

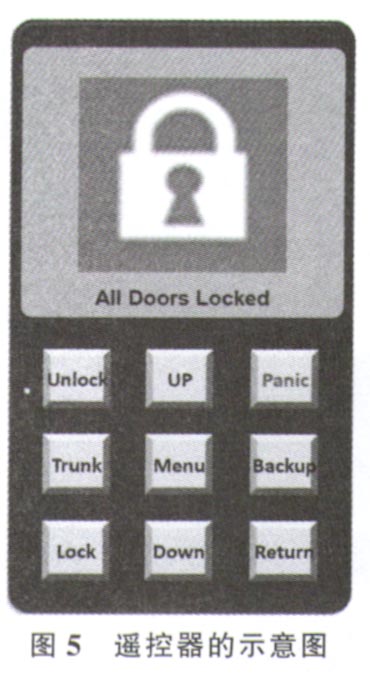

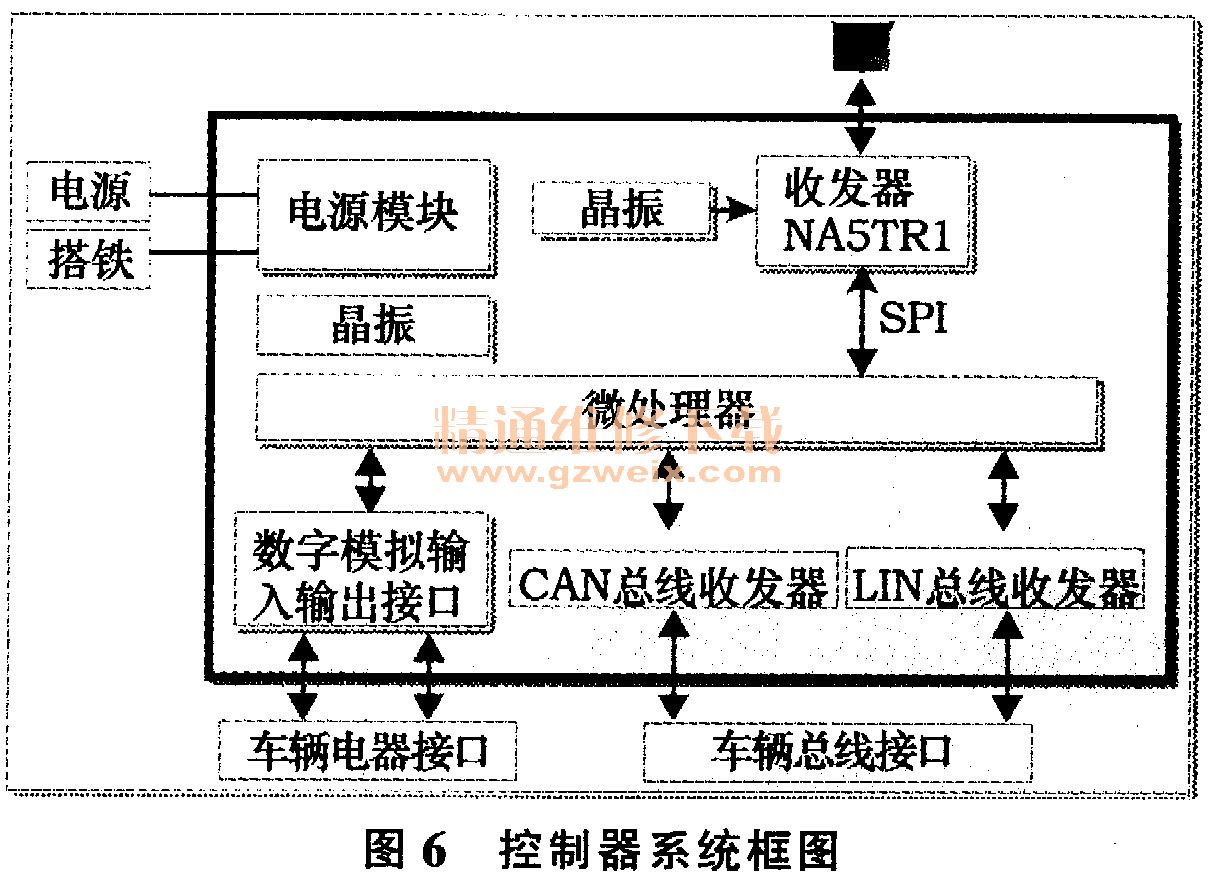

    远程控制系统由两部分组成:手持的遥控器和安装在车上的控制器。图4、图5分别是遥控器的系统框图、示意图。遥控器由电源模块、通信模块、显示模块、单片机、按键、加速度计、振动电动机等组成。图6为控制器的系统框图,由电源模块、单片机、通信模块、IO输入输出模块等组成。





    采用Nanotron公司的NA5TR 1作为通信收发芯片,工作于2.4 GHz ISM频段,采用CSS扩频技术,具有测距功能,硬件支持频分多址FDMA,带有3个非叠加频率通道和7个叠加通道,支持125 k~2 Mbps的可配通信速率。
