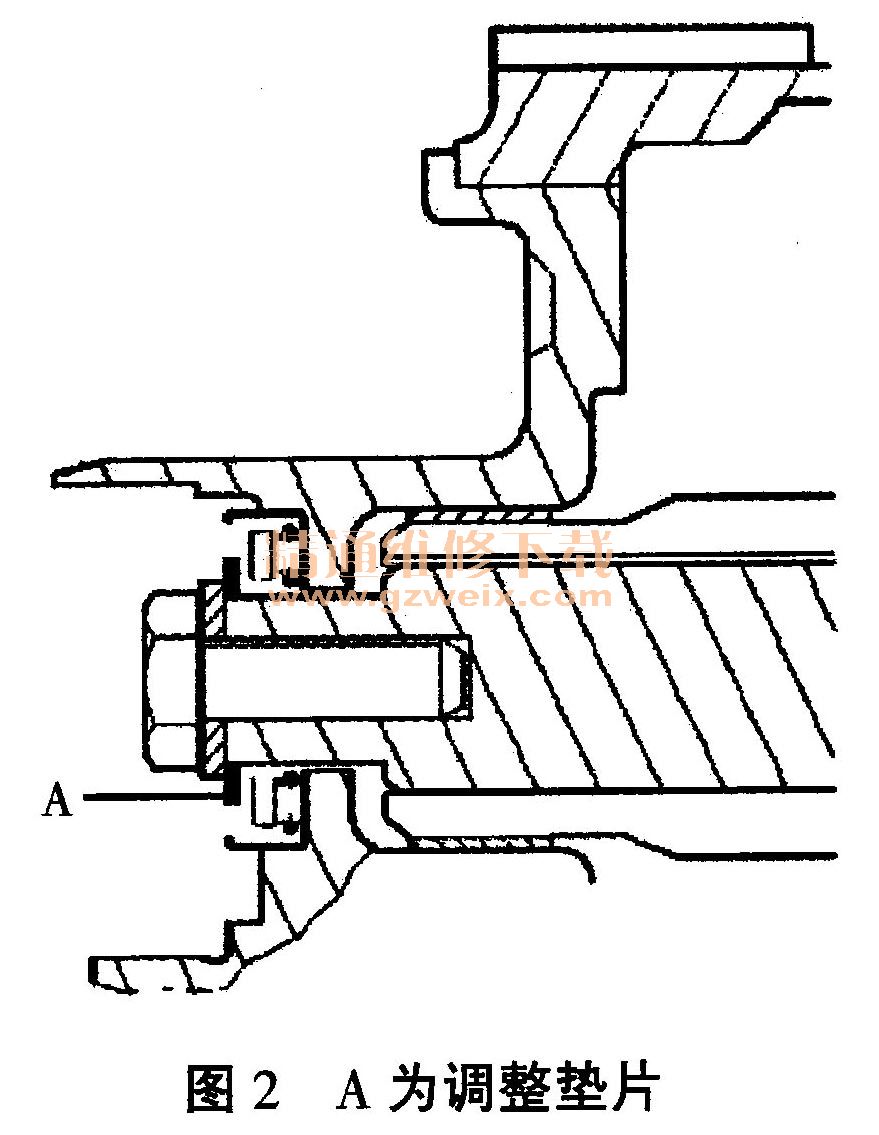

自动变速器在使用过程中一旦出现故障，检修的难度较大。要使自动变速器恢复正常工作，就必须修复发生故障的部位。根据大众01M自动变速器维修手册，当需要更换行星齿轮支架、变速器壳体、大小输入轴、轴承（图1中的轴承）、主动齿轮等影响定位关系的零部件时都必须调整其行星齿轮支架间隙。本文对变速器代码为CLK的大众01M自动变速器，进行行星齿轮支架间隙检查与调整。图1为行星齿轮机构部件分解图，图中的部件17即为行星齿轮支架间隙的调整垫片。
    如果已经拆下倒挡制动器B1和单项离合器并调整过行星齿轮支架，那么在安装行星齿轮支架前应装上倒挡离合器B1，再组装行星齿轮系。
    大众01M自动变速器行星齿轮支架间隙的检查与调整方法如下：
      1．调整行星齿轮支架时，将图1中推力滚针轴承垫片2、推力滚针轴承3、推力滚针轴承垫片4、密封圈5、行星齿轮支架6、垫圈8、推力滚针轴承9、大太阳轮10、垫圈11、推力滚针轴承12、大输入轴13、推力滚针轴承14、滚针轴承15及小输入轴16等部件依次装到变速器壳体7上；

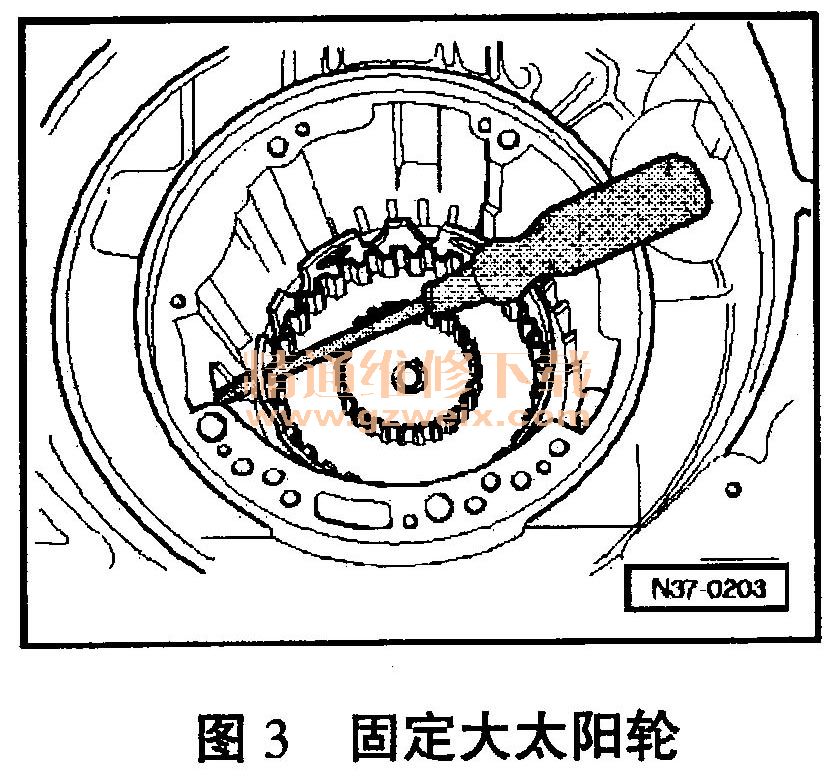

    2．将螺丝刀插入大太阳轮10的孔内（如图3所示），以紧固小输入轴16的固定螺栓19（如图1所示）；
    3．装入带垫圈2的小输入轴螺栓1（如图4所示），但不加调整垫圈3（如图6所示），以30N " m的拧紧力矩紧固小输入轴的螺栓1;











    4．如图5所示，安装百分表到VW382/7上，并以I mm预紧力将百分表装到螺栓头中间，转动百分表的表盘将指针置“0”；
    5．上下移动小输入轴并读取测量值，测量值为2.00mm ;
    6.丰R据测量值2.00mm，按表1确定调整垫片的厚度为1.7mm；

    7．旋下图4所示小输入轴固定螺栓1，取下带垫圈2的小输入轴螺栓1；

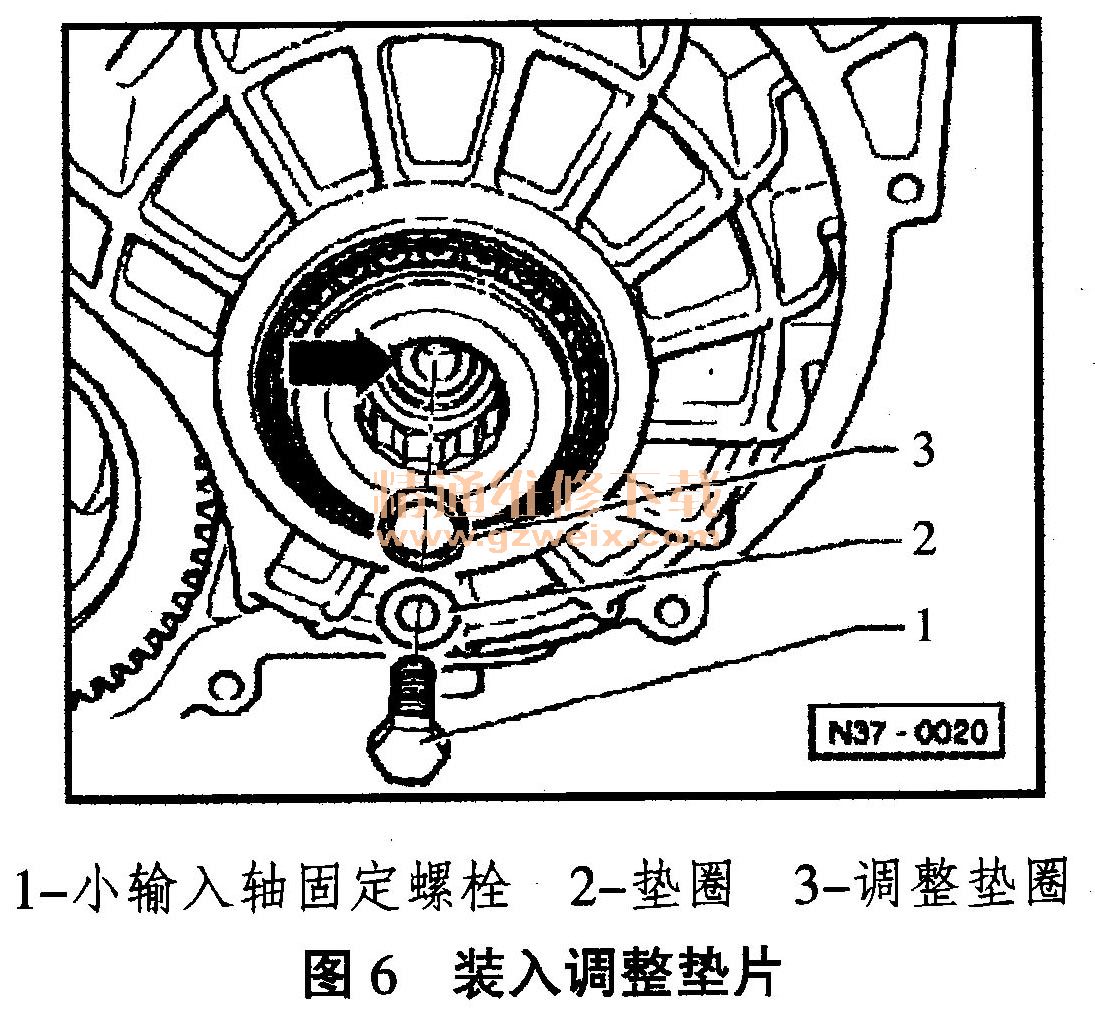

      8．如图6所示，装入1.7mm的调整垫圈3，并装上带垫圈2的小输入轴螺栓1；
    9．将小输入轴固定螺栓1按规定30N·m的规定力矩扭紧；
    10．检查行星齿轮支架间隙。
      如图5所示，再次测量行星齿轮支架的间隙，正常间隙在规定范围0.23～0.37mm内。
