二、164底盘车型中央门锁控制（CL）系统

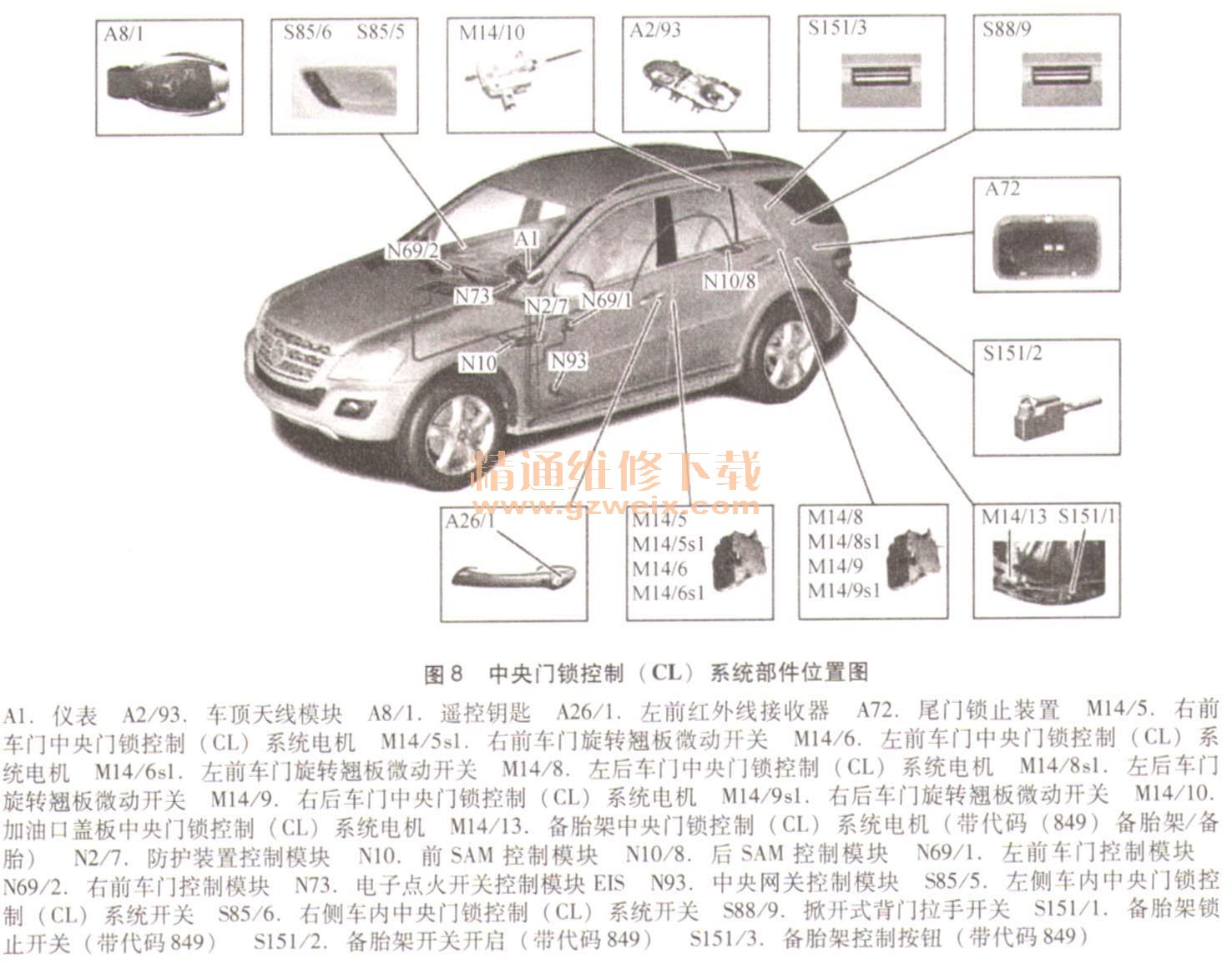

    1．中央门锁控制（CL）系统部件位置图（图8）

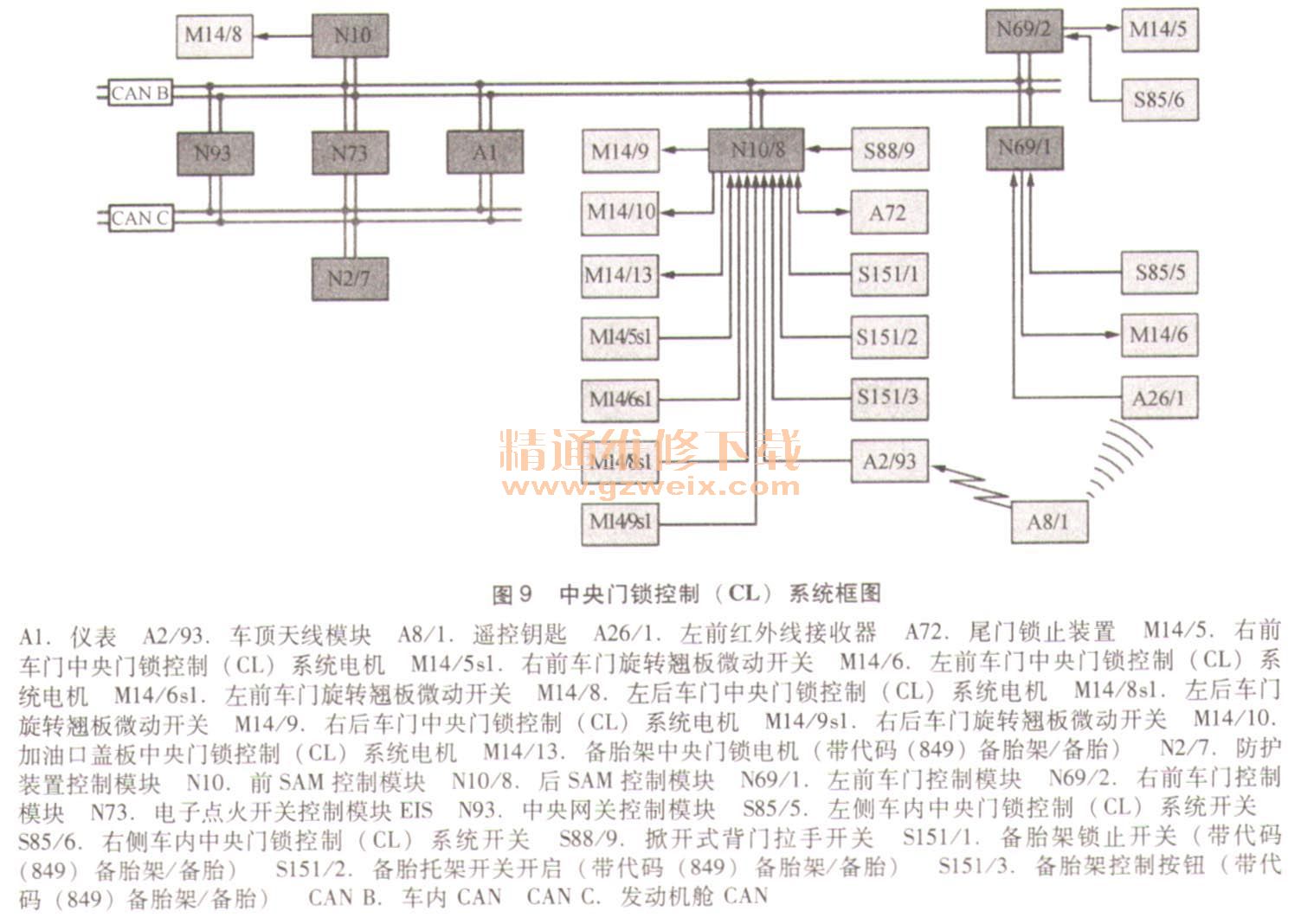

    2．中央门锁控制（CL）系统框图（图9）

    3．中央门锁控制（CL）系统功能
    中央门锁控制（CL）系统负责控制四扇车门、尾门和加油口盖板的锁止和解锁。可以使用遥控钥匙（A8/1）、左前车门内中央门锁开关（S85/5）和右前车门内中央门锁开关（S85/6）来操纵中央门锁控制系统。
    中央门锁控制（CL）系统包括以下分功能：
    ·发生碰撞时紧急开启功能
    ·用遥控钥匙进行中央门锁操作功能
    ·用车内开关进行中央门锁操作功能
    ·自动锁止功能
   （1）发生碰撞时紧急开启功能。
    当车辆发生事故后，中央门锁紧急开启功能会将车门解锁。安全气囊控制模块（N2/7）通过中央网关控制模块（N93）将相应信息发送至电子点火开关控制模块（N73）等待大约8～11s后，解锁车门。紧急开启功能的优先级高于所有其他中央门锁功能。

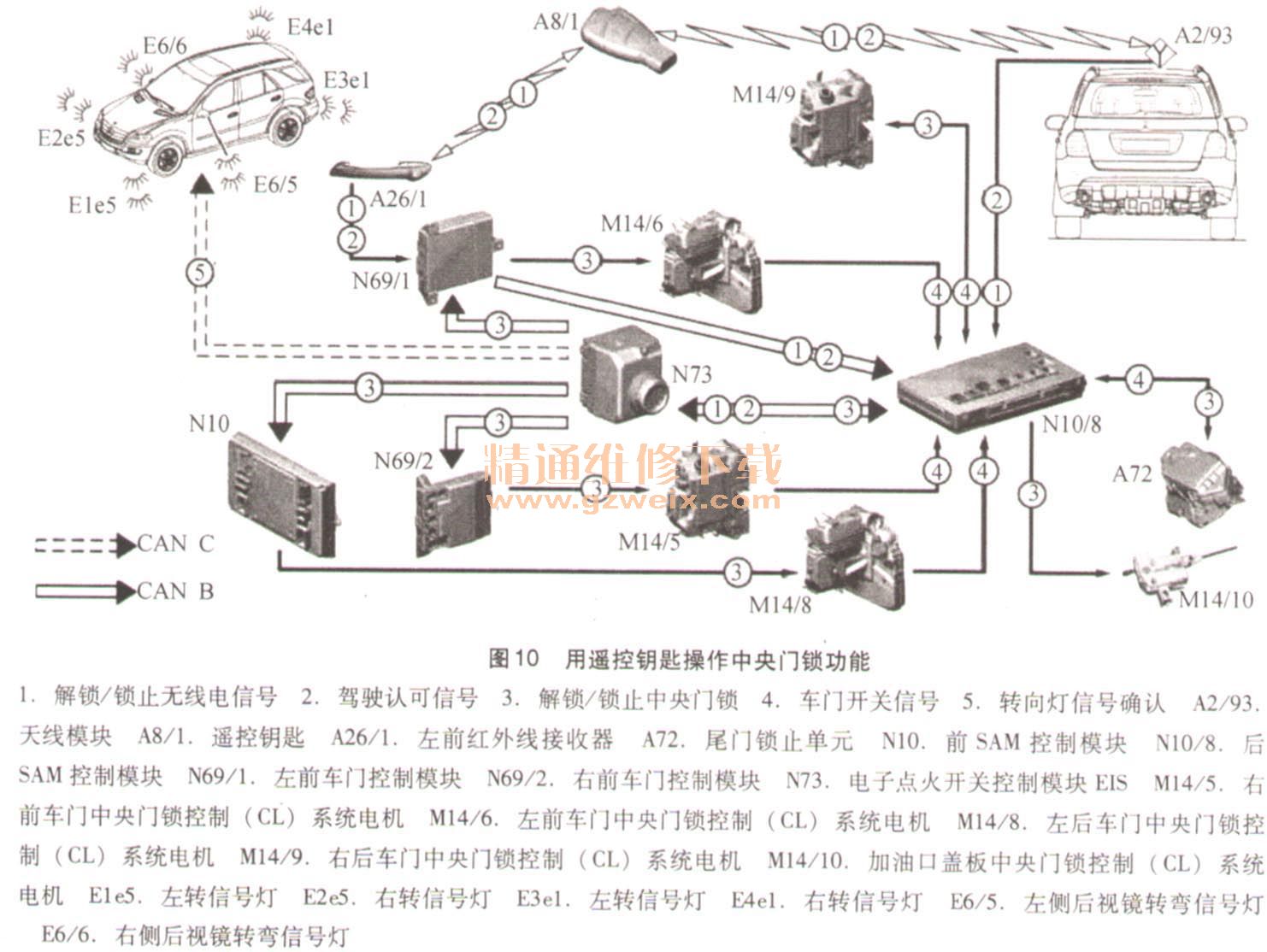

   （2）用遥控钥匙操作中央门锁功能（图10）。

    使用遥控钥匙操作中控锁时有“全部解锁”和“选择性解锁”两种操作方式可供选择。“全部解锁”状态，按下遥控钥匙上的“解锁”按钮可解锁整个车辆。“选择性解锁”状态，按一次遥控钥匙的“解锁”按钮，仅解锁驾驶员车门和加油口盖板，再按一次“解锁”按钮则解锁整个车辆。同时按下遥控钥匙上的“解锁”和“锁止”按钮5s，将会在“全部解锁”和“选择性解锁”设置方式之间进行切换，操作过程币遥控钥匙上的指示灯亮两次，表示确认。
    用遥控钥匙锁止或解锁的功能顺序：
    遥控钥匙上的“解锁”和“锁止”按钮的无线电促动信号通过车顶天线模块（A2/93）发送至后SAM控制模块（N10/8）。后SAM控制模块将信号通过车内CAN发送至电子点火开关控制模块（N73）。
    操作遥控钥匙时与无线电操作信号并行发送的还有一个红外线信号，红外线信号由左前车门红外线接收器（A26/1）接收（需要精确对准）并由左前车门控制模块（N69/1）读取，左前车门控制模块通过车内CAN将其传送至电子点火开关控制模块。
    红外线信号和无线电信号级别相同，系统以先接收到的信号为准控制中控锁动作。
    在两种情况下，电子点火开关控制模块都要检查遥控钥匙的进人认可。如果进人认可有效，电子点火开关就会通过车内CAN将“锁止”命令发送至前SAM控制模块（N10）、后SAM控制模块（N10/8）、左前车门控制模块（N69/1）、右前车门控制模块（N69/2）。相关控制模块促动以下部件解锁或锁止：右前车门中央门锁控制（CL）系统电机（M14/5）、左前车门中央门锁控制（CL）系统电机（M14/6）、左后车门中央门锁控制（CL）系统电机（M14/8）、右后车门中央门锁控制（CL）系统电机（M14/9）、加油口盖板中央门锁控制（CL）系统电机（M14/10）。后SAM控制模块依此启用或禁用尾门拉手开关（S88/9）操作尾门锁止单元（A72）。
    “解锁”和“锁止”操作完成后通过转向信号灯的闪烁来完成视觉反馈效果。车辆“锁止”时转向灯闪烁3次，车辆“解锁”时闪烁1次，由前SAM控制模块、后SAM控制模块、左前和右前车门控制模块来完成相关转向信号灯的促动。

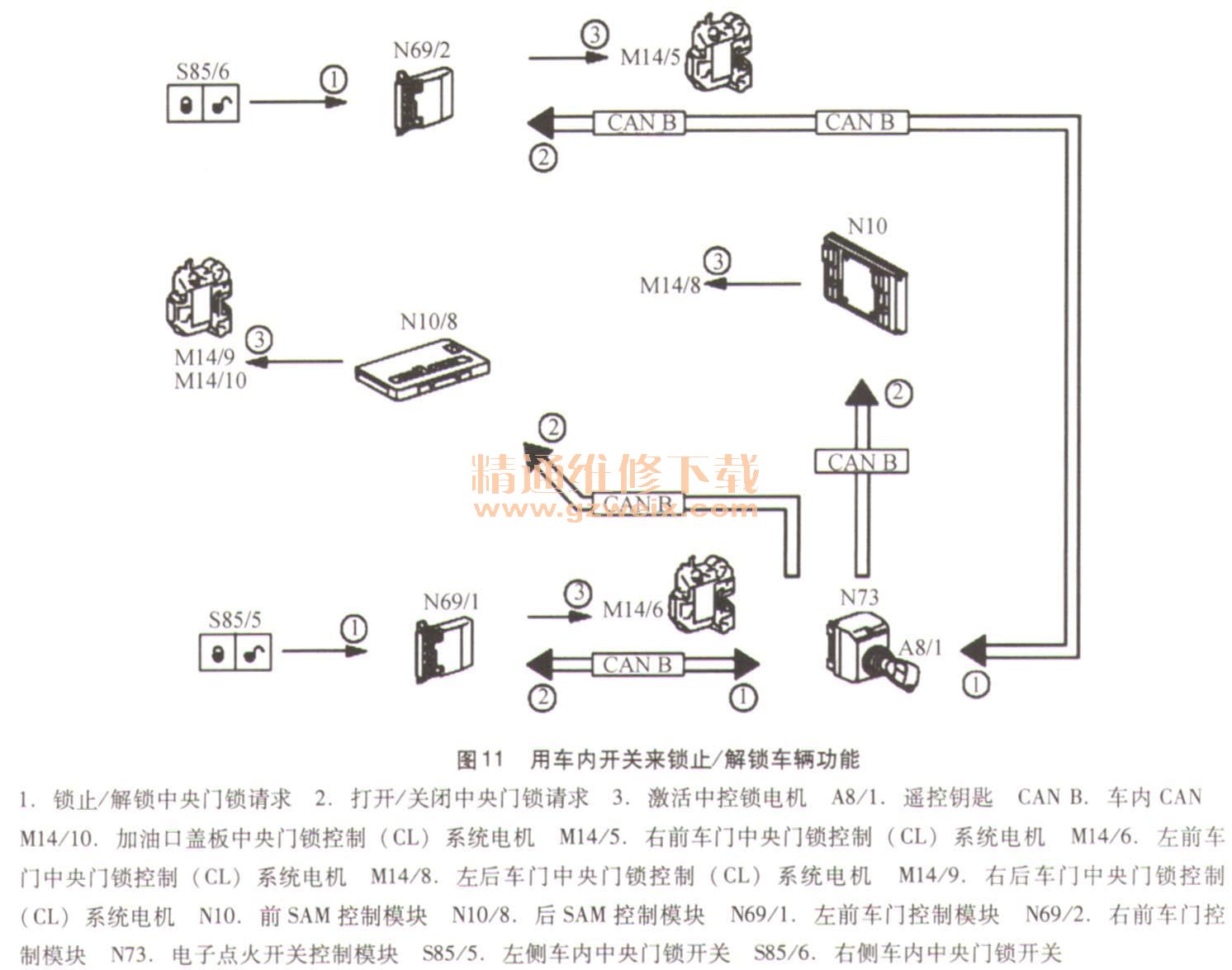

   （3）用车内开关来锁止／解锁车辆功能（图11）。

    使用左前车门内中央门锁控制（CL）系统开关（S85/5）和右前车门内中央门锁控制（CL）系统开关（S85/6）可以操控中央门锁系统。
用车内开关来锁止／解锁车辆的功能顺序：
    左前车门内中央门锁控制（CL）系统开关（S85/5）的促动信息由左前车门控制模块（N69/1）读取，右前车门内中央门锁控制（CL）系统开关（S85/6）的促动信息由右前车门控制模块（N69/2）读取，并通过车内CAN发送至电子点火开关控制模块（N73）电子点火开关（EIS）控制模块通过车内CAN将相应的请求发送至前SAM控制模块（N10）、后SAM控制模块（N10/8）、左前车门控制模块、右前车门控制模块。相关控制模块促动以下部件解锁或锁止：右前车门中央门锁控制（CL）系统电机（M14/5）、左前车门中央门锁控制（CL）系统电机（M14/6）、左后车门中央门锁控制（CL）系统电机（M14/8）、右后车门中央门锁控制（CL）系统电机（M14/9）。后SAM控制模块启用或禁用通过尾门拉手开关（S88/9）打开尾门。通过内部车门拉手中央门锁控制（CL）系统开关锁止时，燃油箱盖通常保持解锁状态。
    维修提示：164底盘车型的两侧后车门未配置车门控制模块，左后车门锁受控于前SAM控制模块，右后车门锁受控于后SAM控制模块。
