剖析丰田大霸王CAN技术
来源:本站整理  作者:佚名  2015-03-24 08:21:21

    一、MPX(多路通信系统)概览

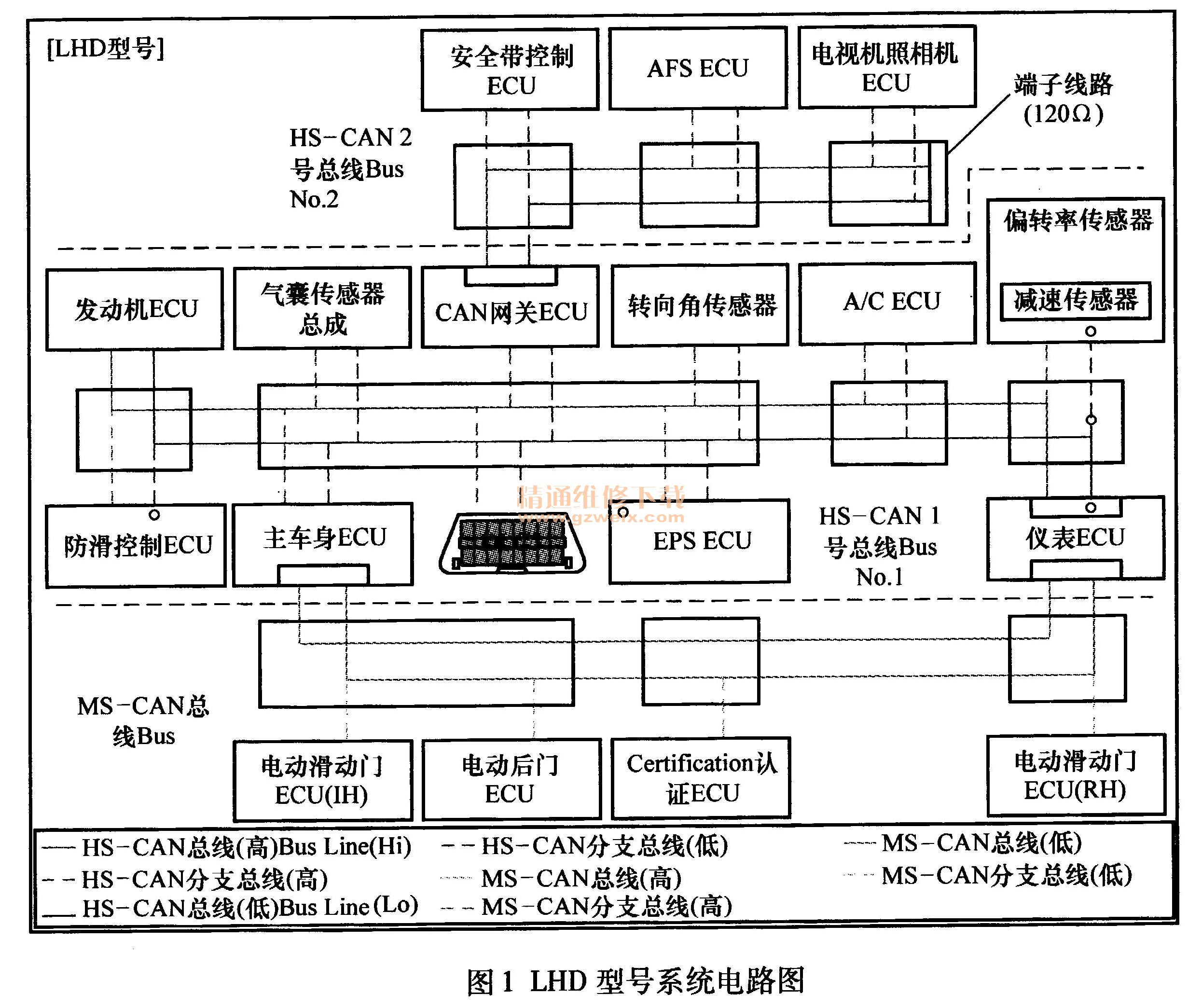

    LHD型号和RHD型号系统电路图如图1和图2所示。


    二、CAN门关ECU
    CAN门关ECU有以下功能(图3):网关功能,数据在CAN总线传送(1/2号)仅需要的数据被选中和传送,通过限制数据传送来降低通信负荷;诊断功能,诊断和输出号HS-CAN及ECU/传感器失效的故障码。

    三、故障诊断(Trouble Shooting)

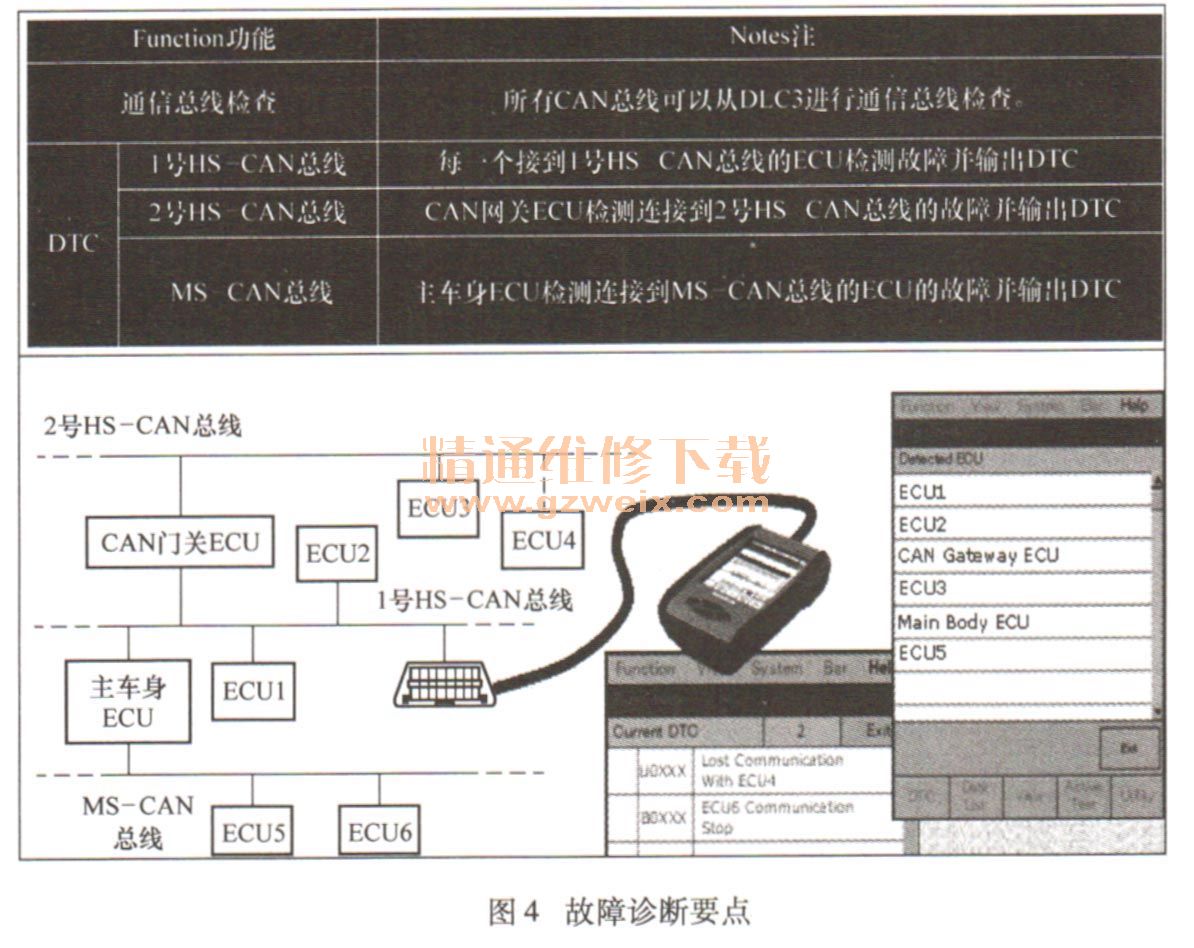

    故障诊断要点、总线故障及诊断检查步骤如图4~图10所示。


[1] [2]  下一页
