仅限于E系列以及F0x、F1x和F25的车型：

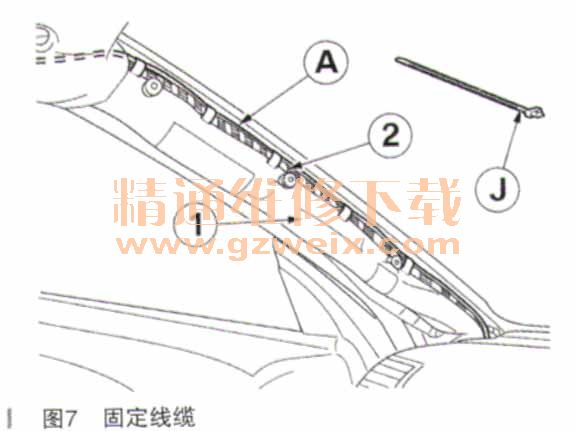

    为了不损害安全气囊（1）的功能，电缆套件A使用电缆绑带J在车辆电缆束（2）上固定，如图7所示。

    电缆套件A和倒车摄像头连接电缆H（可选）沿着左侧A柱铺设到脚部空间中。

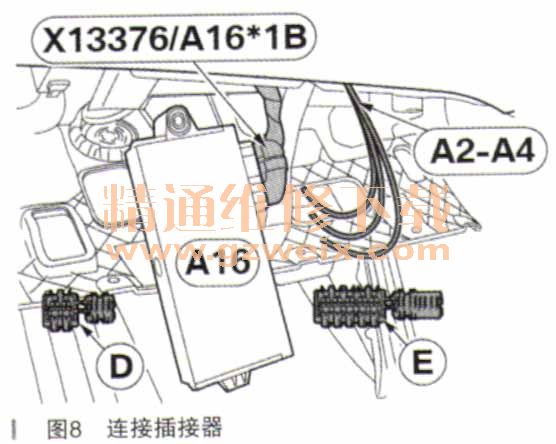

    将支路A2～A4按如下方式连接在CAS控制器A16的插头X13376/A16113上（如图8所示）：

    ·支路A2，电缆颜色GE，通过迷你连接器E连接在插脚34的导线上
    ·支路A3，电缆颜色RT，通过迷你连接器D连接在插脚14的导线上
    ·支路A4，电缆颜色SW，通过迷你连接器D连接在插脚12的导线上
    仅限F2x以上车型，除F25外：

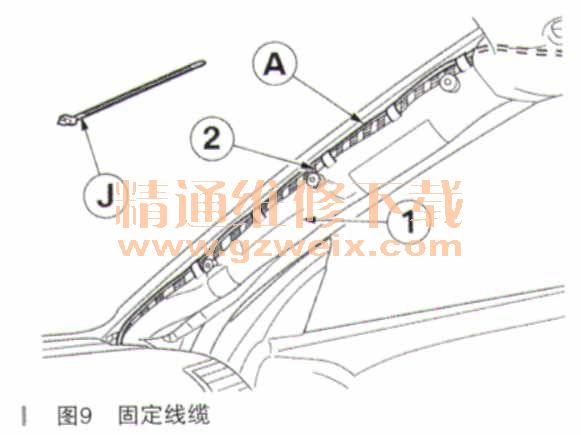

    为了不损害安全气囊（1）的功能，电缆套件A使用电缆绑带J在车辆电缆束（2）上固定，如图9所示。

    电缆套件A和倒车摄像头连接电缆H（可选）沿着右侧A柱铺设到脚部空间中。

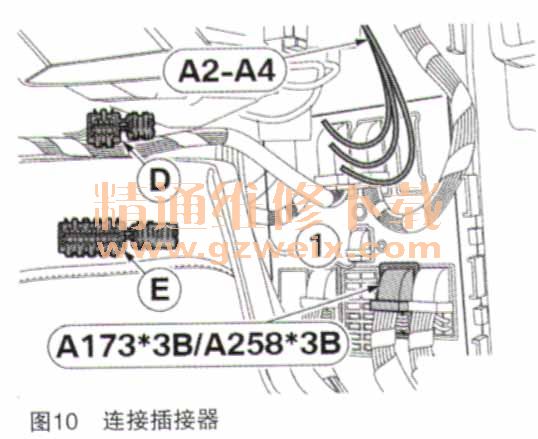

    将支路A2～A4按照如下方式安装在FEMA173或A258的插头A1733B/A2583B上（如图10所示）：

    ·支路A2，电缆颜色GE，通过迷你连接器E连接在插脚33的导线上
    ·支路A3，电缆颜色RT，通过迷你连接器D连接在插脚20的导线上
    ·支路A4，电缆颜色SW，通过迷你连接器D连接在插脚24的导线上
    只有在安装倒车摄像头时（可选），倒车摄像头G不允许限制驾驶员的视线。粘贴范围需要清洁并无脂。加工温度至少为20℃以上。

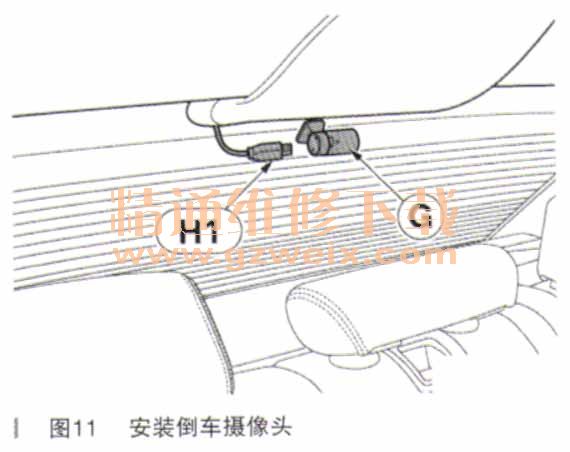

    倒车摄像头G粘贴在尾部玻璃上，支路H1沿着车辆电缆束铺设至尾部玻璃，并插入倒车摄像头G，如图11所示。

    7．结尾工作和编码
    加装系统与编程和编码无关。
    ·根据客户信息设定车头和倒车摄像头
    ·执行功能测试
    ·按照图示即可完成汽车组装将下列部件当面交与客户：
    ·Micro SD卡K
    ·Micro SD卡USB读卡器L
    ·车头摄像头的备用录像带F
    ·倒车摄像头的备用录像带I
    ·客户信息
    8．调试

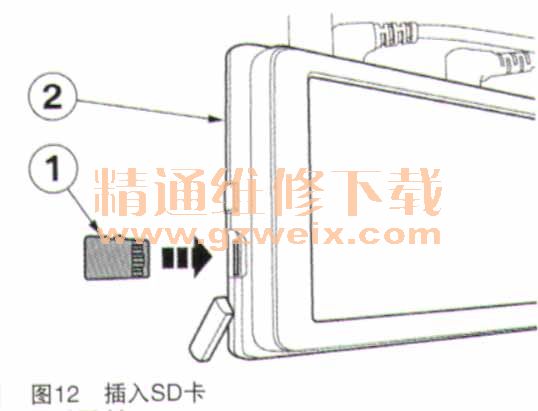

    只有在关闭的状态下，允许将Micro SD卡（1）从车头摄像头（2）中推入和取出，否则数据可能损坏并出现故障。将Micro SD卡（1）推入车头摄像头（2）中，如图12所示。

    调整车头摄像头：

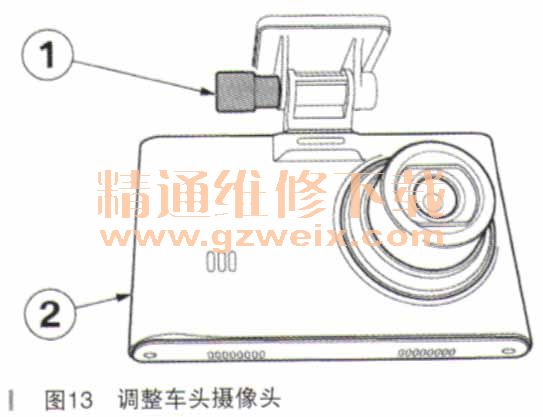

    所有调整只能在汽车停止时进行。画面中地平线上的天空面积最多不超过全部的1/4。中部2/4显示交通情况，下部1/4显示邻近区域或者发动机罩。轻松开固定螺钉（1）并调整车头摄像头（2）倾斜，直到符合以下规定。请重新拧紧固定螺钉（1），如图13所示。
