加装说明:此加装适合车型205.0 ( 205.047除外),其他带有Distronic Plus功能的不能加装。
加装步骤:
1.首先拆装部件为加装做好准备。
2.将驾驶员座椅向后移动。
3.关闭点火开关并将遥控钥匙从电子点火开关控制单元上取下。
4.拆下仪表板左下力的盖板。
5.拆下左侧仪表板盖。
6.拆下前部脚坑处的左侧地板覆盖层。
7.拆下雨刮器臂。
8.拆下左侧和右侧雨刮器借 下方的护盖。

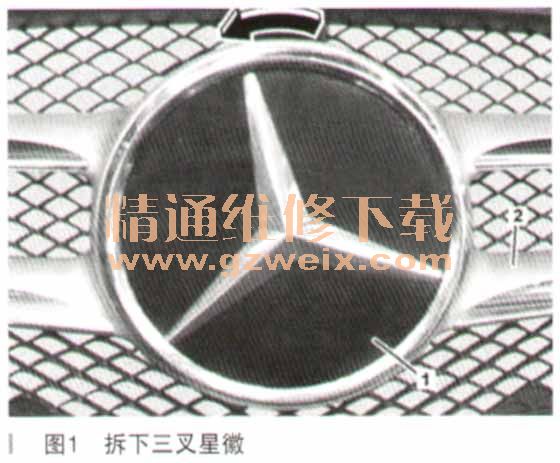

9.将梅赛德斯三叉星徽从散热器格栅上拆下。沿箭头所示方向将梅赛德斯三叉星徽(1)转动约15°并从散热器格栅(2)上拆下,如图1所示。如图2所示,用掣子爪(箭头所不)将梅赛德斯三叉星徽(1)插入散热器镶板(2)中。
然后安装照明式梅赛德斯三叉星徽的线束和控制单元。接线图和布线图。

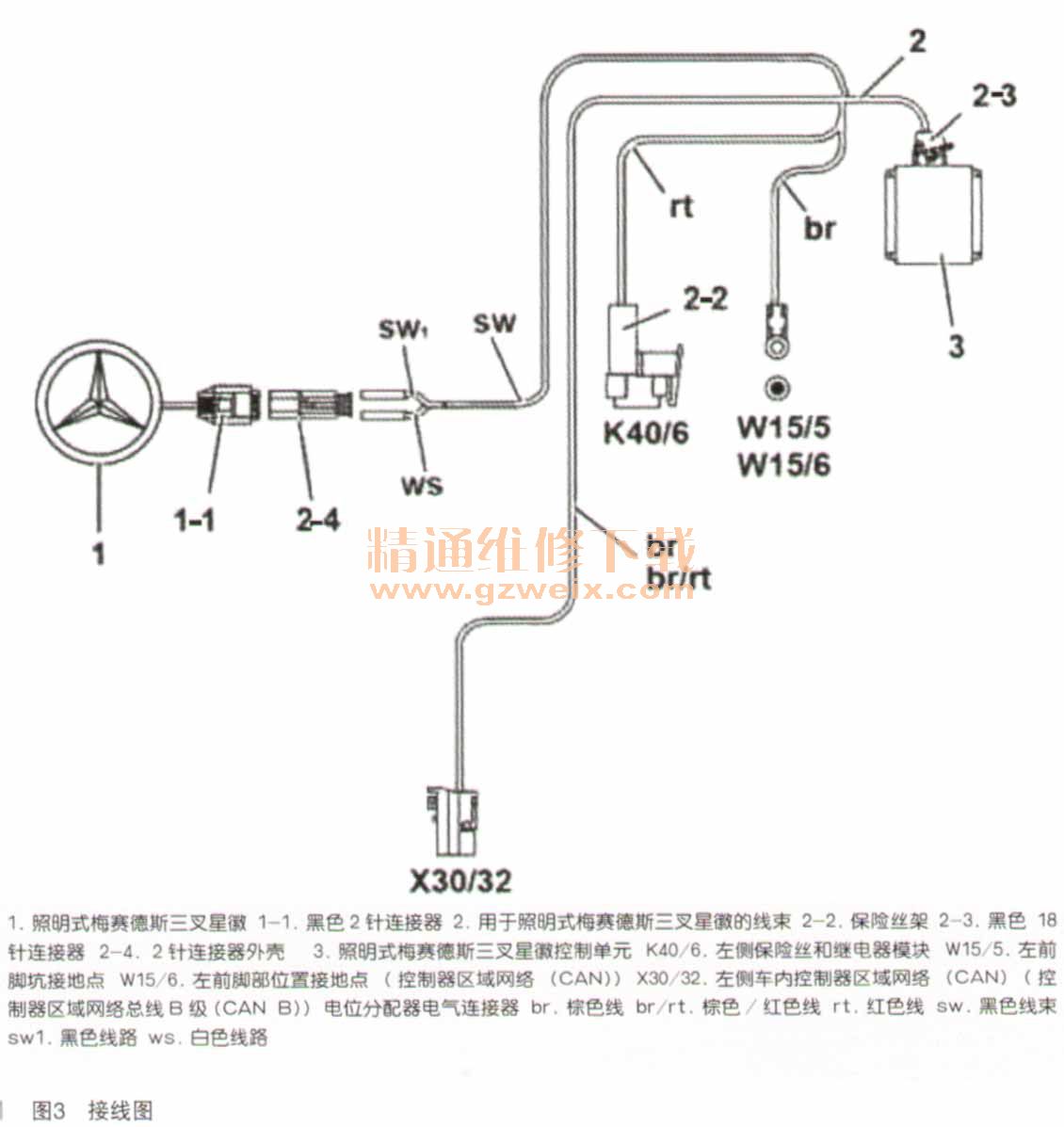

接线图,如图3所示。
布线图,、如图4所示。

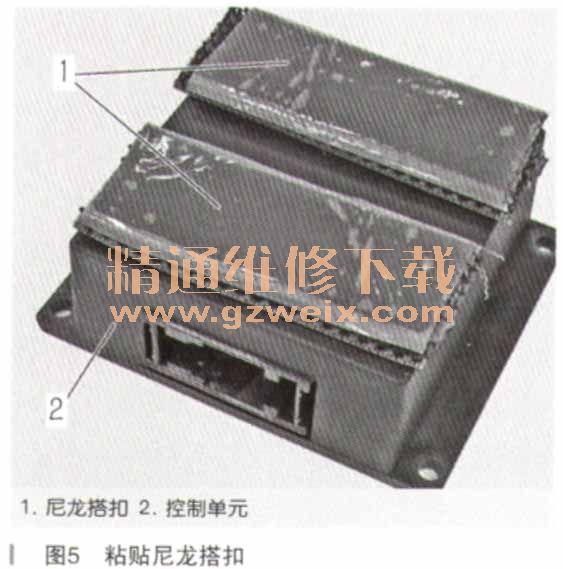

10.将尼龙搭扣粘贴在照明式梅赛德斯三叉星徽控制单元的顶部,如图5所示。
注意:钻合表面不得沾有灰尘和油脂。
11.将载体薄片从尼龙搭扣上拆下。
12.将照明式梅赛德斯三叉星徽线束上的黑色18针连接器连接至照明式梅赛德斯三叉星徽控制单元并锁止。
