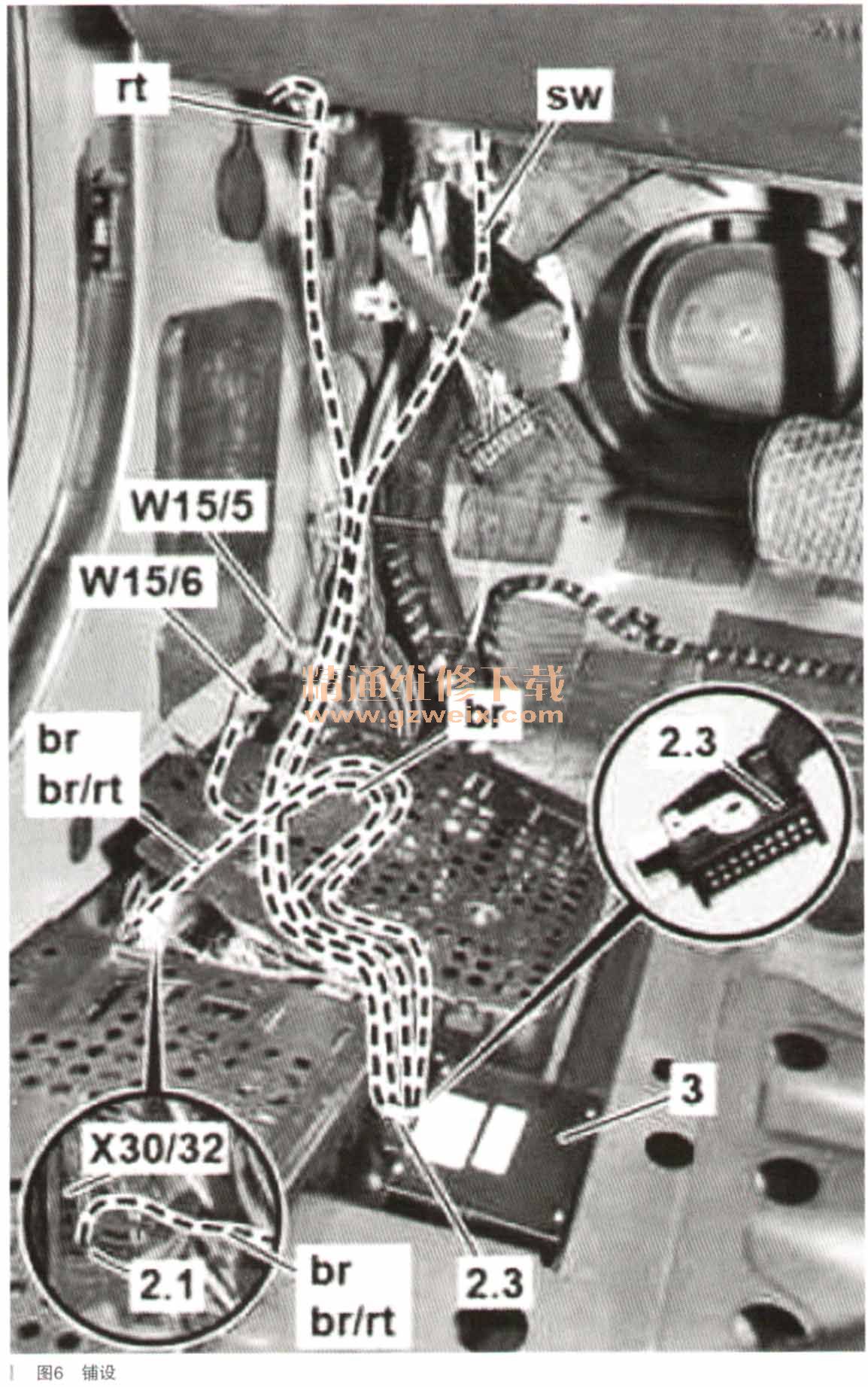

13．如图6所示，将照明式梅赛德斯三叉星徽控制单元（3）粘贴在驾驶员侧脚部位置。
注意：确保线束没有因摩擦或挤压而损坏。否则必须更换相应的线束。
14．将棕色线（br）从照明式梅赛德斯三叉星徽控制单元（3）铺设至左前脚部位置接地点（CAN） （W15/6）并使用电缆扎带固定。
注意：最多可连接5个接地接头，否则就要使用左前脚坑接地点（W15/5）。
15．将照明式梅赛德斯三叉星徽线束上的棕色线（br）连接至左前脚部位置接地点（CAN）（W15/6）。
注意：最多可连接5个接地接头，否则就要使用左前脚坑接地点（W15/5）。
16．将照明式梅赛德斯三叉星徽线束上的双扭棕色线（br）和棕色／红色线（br/rt）从照明式梅赛德斯三叉星徽控制单元（3）铺设至左侧车内控制器区域网络（CAN）电位分配器（CAN B） （X30/32）的电气连接器并使用电缆扎带固定。
17．将照明式梅赛德斯三叉星徽线束上黑色2针连接器铺设至左侧车内控制器区域网络（CAN）电位分配器（CAN B）（X30/32）电气连接器的空闲插槽中。
如果没有空闲插槽，拆下左侧车内控制器区域网络（CAN）电位分配器（CAN B）（X30/32）电气连接器的任意黑色2针连接器，并将黑色2针连接器连接至双扭棕色线（br）和棕色／红色线（br/rt）的Y分支线。将照明式梅赛德斯三叉星徽线束上的黑色2针连接器连接至左侧车内控制器区域网络（CAN）电位分配器（CAN B）（X30/32）电气倒妾器的空闲扣时曹中。

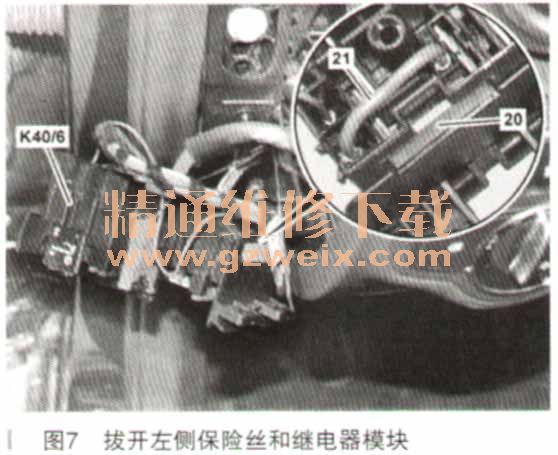

18．拔开左侧保险丝和继电器模块（K40/6），如图7所示。
19．拆下锁（20）。
20．将跨接线（21）安装在左侧保险丝和继电器模块（K40/6）的插槽“S7”和空位“9”中。
注意：左侧保险丝和继电器模块（K40/6）的插槽“S7”和空位“9”带有标签。
21．安装锁（20）。
22．将红色线（RD）铺设至左前保险丝和继电器模块（K40/6）上的插槽“S7”并使用电缆扎带固定到位。
23．将保险丝架（2.2）安装在左前保险丝和继电器模块（K40/6）上的插槽“S7”中。
24．固定左侧保险丝和继电器模块（K40/6）。
25．将额定电流5A的保险丝插入保险丝座（2.2）中，如图8所示。

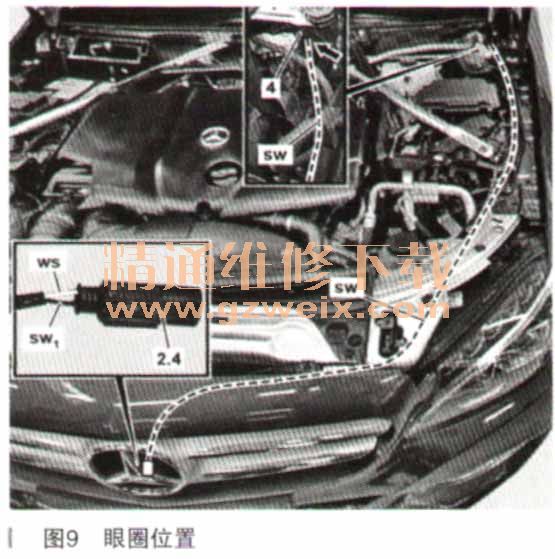

26．使用合适的工具冲制眼圈（4）（如图9所示）。
27．将黑色线束（BL）从乘客脚部位置铺设至发动机舱内。
注意：使用拉拔设备。
28．将黑色线束（bl）从眼圈（4）沿着发动机罩开锁拉线铺设至照明式梅赛德斯三叉星徽的安装位置并使用电缆扎带固定。
29．使用丁基帘线密封眼圈（4）（箭头所示）。
30．将黑色线束（BL）安装在2针连接器外壳（2.4）中。
注意：触点腔分配腔室1为白色
线束（ws）；腔室2为黑色线束（sw1 ）。
安装照明式梅赛德斯三叉星徽时，将黑色连接器与黑色2针连接器相连。确保接触弹簧可靠固定。

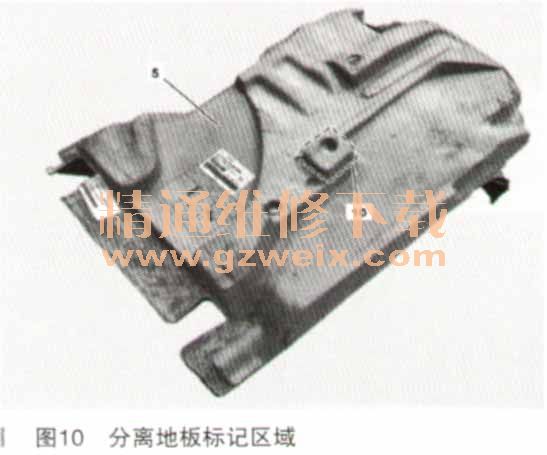

31．使用合适的工具分离地板覆盖层（5）的标记区域（10），如图10所示。
接着连接照明式梅赛德斯三叉星徽并安装（。并安装剩余零部件。
加装检验：检查照明式梅赛德斯三叉星徽是否正常工作。照明式梅赛德斯只叉星徽在车门打一开或环境照明启用时开启。照明式梅赛德斯三义星徽在车门打开后或环境照明自动关闭后大约5min白动关闭。能够达到这样的功能说明加装工作顺利完全结束了。
