发动机冷却液泵的更换方法
来源:汽车与驾驶维修  作者:佚名  2015-08-01 06:18:20

    发动机冷却液泵,也就是我们俗称的“水泵”,它的作用是带动冷却液在冷却系统内循环,是发动机冷却系统中不可或缺的零部件。水泵一般由曲轴通过正时皮带或附件皮带驱动,也就是说,只要发动机运转水泵就工作。而随着使用时间的增加,水泵也经常出现漏液、异响、叶片腐蚀及松旷等问题,使得冷却系统的工作效率降低,严重影响发动机寿命。而更换水泵的维修操作也比较繁琐,需要先拆卸正时系统等零部件,因此很多汽车厂商建议在定期更换正时皮带的同时也一并更换水泵。在本期的“图解维修”栏目中,我们以一汽一大众宝来车型所使用的的6L发动机(型号BWH)为例,介绍水泵的更换方法及注意事项。
    1.拆卸正时系统
    (1)将车辆驶上举升机,放出原车冷却系统内的冷却液。

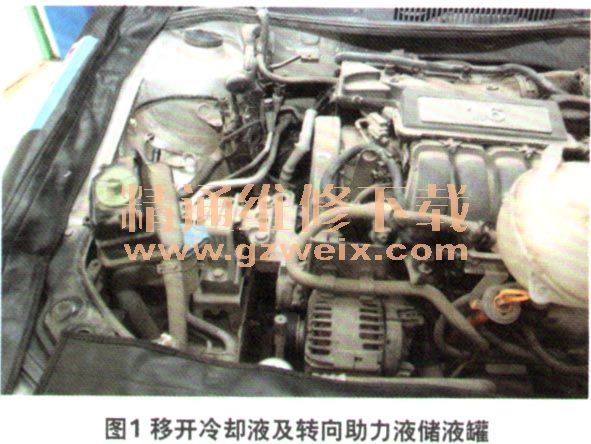

    (2)断开冷却液储液罐和转向助力油储液罐的软管,并将储液罐移到一边,以便后续的拆装操作(图1)。

      (3)使用开口扳手松开附件皮带的张紧轮,取下附件皮带(图2)。然后拧下附件皮带张紧轮上的3根螺栓,将其拆下。

    (4)使用专用的发动机吊架从上部固定发动机,如没有专用的发动机吊架,也可使用千斤顶从下方支撑发动机(图3)。

      (5)分别拆下发动机右侧悬置总成与车身及发动机之间的连接螺栓,将悬置总成取下(图4)。再将发动机右侧支架从发动机缸体上拆下。

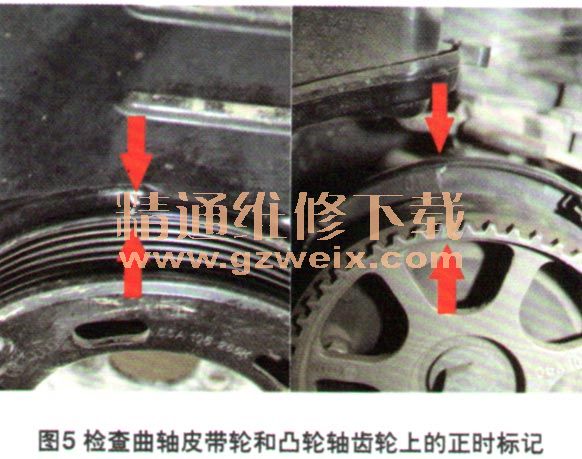

      (6)取下正时皮带上部护盖,使用扳手顺时针转动曲轴,直到曲轴皮带轮上的标记对正,此时查看凸轮轴齿轮上的标记应与正时皮带护罩上的标记对齐(图5)。

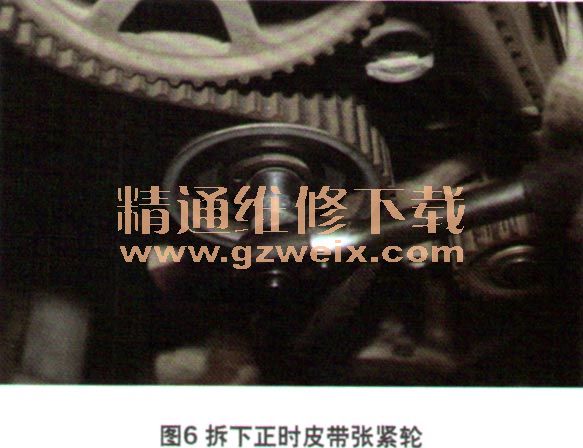

      (7)拆下曲轴皮带轮和下部的正时皮带护盖,再拆下正时皮带张紧轮,即可将正时皮带取下(图6)。

[1] [2]  下一页
