2．更换新水泵
      （1） 1宁下固定水泵的3根螺栓，将旧水泵取下（图7）。

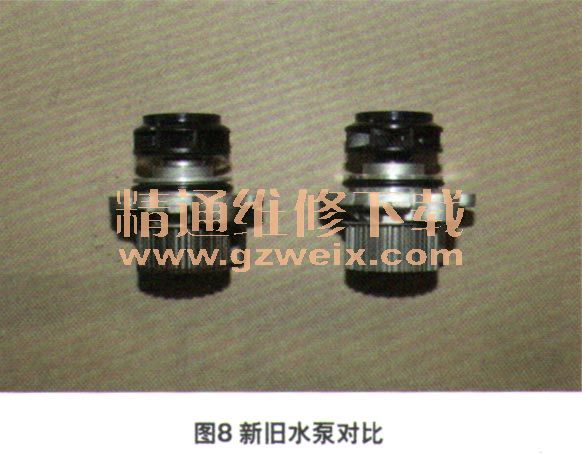

      （2）从包装中取出新的水泵，与旧水泵比较，确认其型号一致（图8）。

      （3）将新的水泵安装到发动机体上，并以15 N-m的力矩拧紧3根固定螺栓（图9）。

    3．安装正时系统
（1）将新的正时皮带张紧轮安装到发动机上，但暂时不要拧紧固定用的螺母。
（2）在不改变曲轴及凸轮轴位置的前提下，安装正时皮带，使其绕过曲轴齿轮、水泵齿轮和凸轮轴皮带轮（图10）。

      （3）调整正时皮带张紧度，使用专用工具插入正时皮带张紧轮上的2个孔中（如没有专用工具也可使用弯头卡簧钳代替），逆时针旋转张紧轮，直到张紧轮上的指针和缺口对齐，此时再以20 N·m的力矩拧紧张紧轮上的固定螺母（图11）。

      （4）装回下部正时皮带护盖和曲轴皮带轮，顺时针转动曲轴2周，直到曲轴皮带轮上的标记再次对正。此时检查凸轮轴上的标记是否对正，如没有对正，则需松开张紧轮重新安装正时皮带。
      （5）装回附件皮带张紧轮，3根螺栓的拧紧力矩为23 N·m，装回附件皮带，注意确保皮带上的凹槽与各带轮相契合。
      （6）装回发动机右侧支架，以45 N·m的力矩拧紧3根固定螺栓，再装好正时皮带上部护盖。

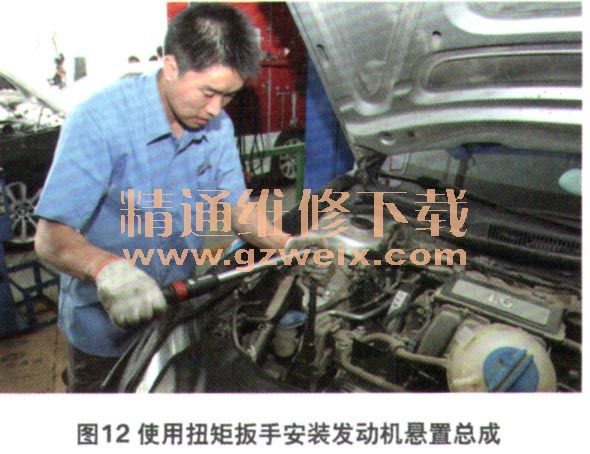

      （7）装回发动机右侧悬置总成，悬置总成与发动机支架之间2根螺栓的拧紧力矩为60 N·m+90°，悬置总成与车身纵梁之间2根螺栓的拧紧力矩为40 N·m十90°（图12）。

      （8）装回冷却液和转向助力油的储液罐，恢复各管路连接，加注冷却液，检查无其他问题后，即可启动发动机试车。
    4．注意事项
      （1）断开冷却液及转向助力油的储液罐后，应将接口堵住或夹住管路，以免油液溢出。
      （2）在拆卸发动机悬置及支架时，可适当顶起发动机，以便能轻松地拧下螺栓。
      （3）曲轴只能单向旋转，如不小心转过正时标记，不能逆时针转动曲轴，而应继续顺时针转动2周，直到标记点再次重合。
      （4）在拆下水泵前，为防止冷却液遗洒，可在水泵下部垫上一块棉布，维修完成后注意清洁遗洒的油液。
      （5）更换水泵时，应同时更换新的密封圈，为保证密封效果，还可以涂抹防水密封胶。
      （6）安装各零部件时，应严格按照维修手册上的标准力矩，使用扭矩扳手拧紧各螺栓和螺母。
      （7）加注冷却液后，应怠速运转一段时间，使节温器打开，然后再次检查冷却液位，如液位下降则应补充。
