转向系统的性能直接影响汽车的操纵稳定性，它在车辆的安全行驶、减少交通事故以及保护驾驶员的人身安全、改善驾驶员的工作条件等方面起着重要的作用。如何合理地设计转向系统，使汽车具有良好的操纵性能，是设计人员的重要研究课题。在车辆高速化、驾驶人员非职业化、车流密集化的今天，针对更多不同水平的驾驶人群，汽车的易操纵性设计显得尤为重要。线控转向系统（Steering-By-WireSystem，简称“SBW”）的发展，正迎合这种客观需求。它是继EPS后发展起来的新一代转向系统，具有比EPS操纵稳定性更好的特点，而且它在转向盘和转向轮之间不再采用机械连接，彻底摆脱传统转向系统所固有的限制，给驾驶员带来方便，同时提高了汽车的安全性。

    一、汽车线控转向系统的结构和基本原理
    1．汽车线控转向系统的结构

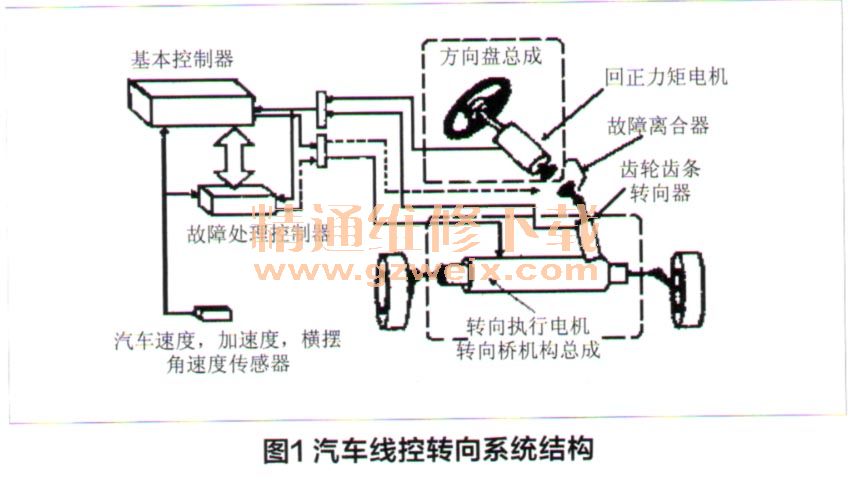

    汽车线控转向系统由方向盘总成、转向执行总成和主控制器（ECU）三个主要部分以及自动故障处理系统、电源等辅助系统组成，如图1所示。

    方向盘总成的主要功能是将驾驶员的转向意图（通过测量方向盘转角）转换成数字信号，并传递给主控制器；同时接受主控制器送来的力矩信号，产生方向盘回正力矩，以提供给驾驶员相应的路感信息。方向盘总成包括方向盘、方向盘转角传感器、力矩传感器、方向盘回正力矩电机。
    转向执行总成的功能是接受主控制器的命令，通过转向电机控制器控制转向车轮转动，实现驾驶员的转向意图。转向执行总成包括前轮转角传感器、转向执行电机、转向电机控制器和前轮转向组件等组成。
    主控制器（ECU）的功能是对采集的信号进行分析处理，判别汽车的运动状态，向方向盘回正力电机和转向电机发送指令，控制两个电机的工作，保证各种工况下都具有理想的车辆响应，以减少驾驶员对汽车转向特性随车速变化的补偿任务，减轻驾驶员负担。同时控制器还可以对驾驶员的操作指令进行识别，判定在当前状态下驾驶员的转向操作是否合理。当汽车处于非稳定状态或驾驶员发出错误指令时线控转向系统会将驾驶员错误的转向操作屏蔽，而自动进行稳定控制，使汽车尽快地恢复到稳定状态。
    自动故障处理系统是线控转向系的重要模块。它包括一系列的监控和实施算法，针对不同的故障形式和故障等级做出相应的处理，以求最大限度地保持汽车的正常行驶。作为应用最广泛的交通工具之一，汽车的安全性是必须首先考虑的因素，是一切研究的基础，因而故障的自动检测和自动处理是线控转向系统最重要的组成系统之一。它采用严密的故障检测和处理逻辑，以更大地提高汽车安全性能。
    电源系统承担着控制器、两个执行电机以及其他车用电器的供刻王务，其中仅前轮转角执行电机的最大功率就有500～800W，加上汽车上的其他电子设备，电源的负担已经相当沉重。所以要保证电网在大负荷下稳定工作，电源的性能就显得十分重要。

    2．汽车线控转向系统的原理
    汽车转向系统是决定汽车主动安全性的关键总成，传统汽车转向系统是机械系统，汽车的转向运动是由驾驶员操纵转向盘，通过转向器和一系列的杆件传递到转向车轮而实现的。汽车线控转向系统取消了转向盘与转向轮之间的机械连接，完全由电能实现转向，摆脱了传统转向系统的各种限制，不但可以自由设计汽车转向的力传递特性，而且可以设计汽车转向的角传递特性，给汽车转向特性的设计带来无限的空间。

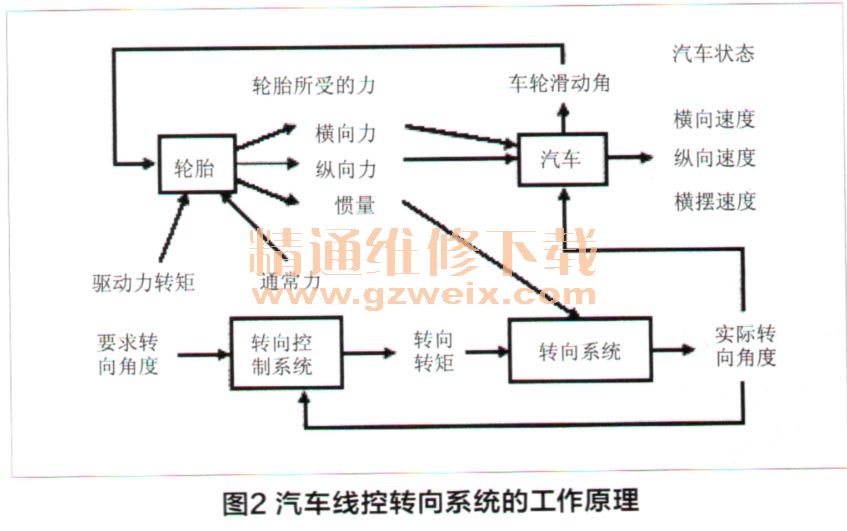

    汽车线控转向系统的工作原理，如图2所示。用传感器检测驾驶员的转向数据，然后通过数据总线将信号传递至车上的ECU，并从转向控制系统获得反馈命令，转向控制系统也从转向操纵机构获得驾驶员的转向指令，并从转向系统获得车轮情况。从而指挥整个转向系统的运动。转向系统控制车轮转到需要的角度，并将车轮的转角和转动转矩反馈到系统的其余部分，比如转向操纵机构，以使驾驶员获得路感，这种路感的大小可以根据不同的情况由转向控制系统控制。
