四、 发动机控制模块针脚注解
    发动机控制模块针脚注解，如图21、表1所示。

     五、 发动机正时校对
    检查凸轮轴的基本位置步骤：
    1．拆下进气歧管，如图22所示

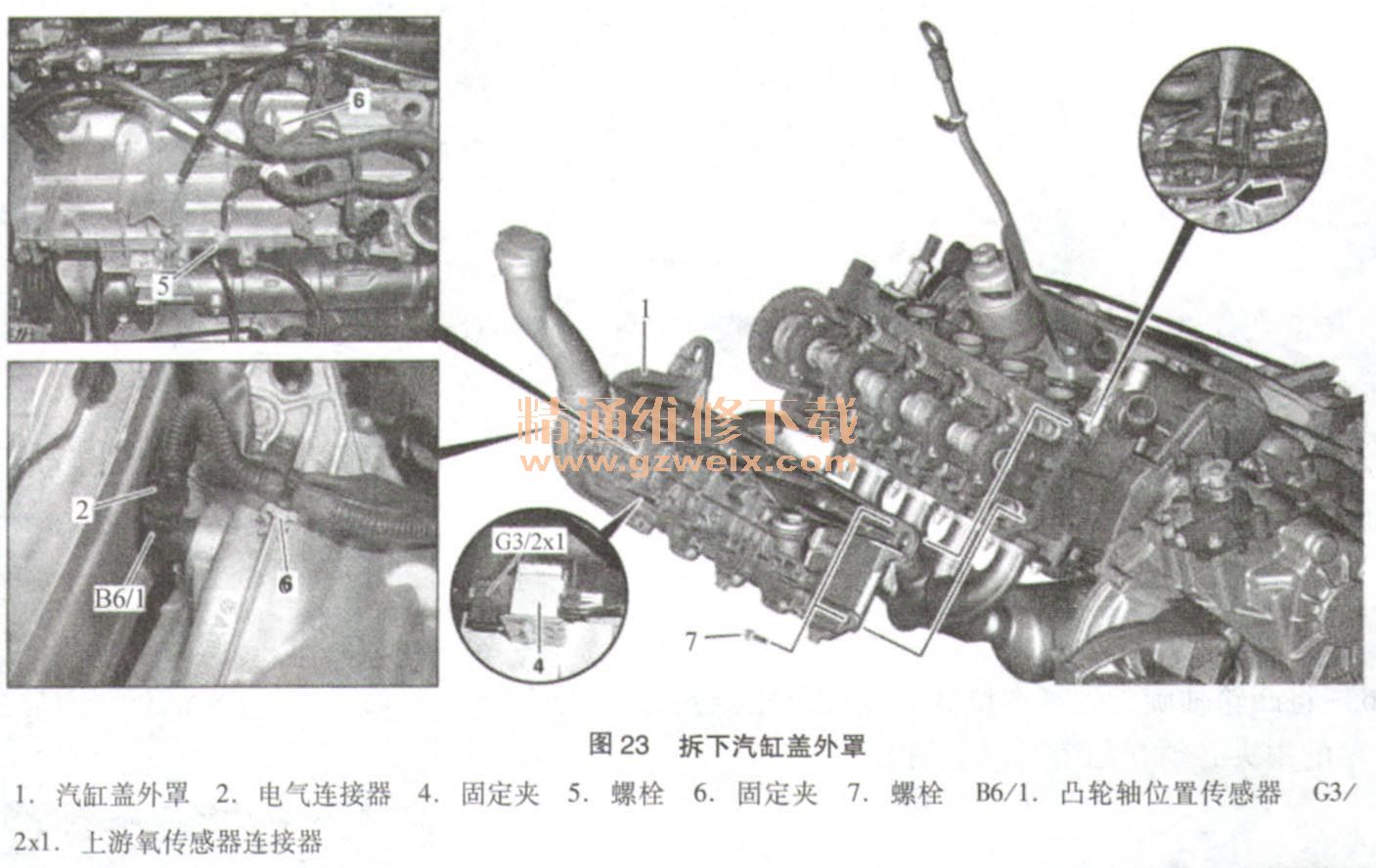

    2．拆下汽缸盖外罩，如图23所示

    3．拆下右前翼子板中翼子板内衬板的后部，沿发动机旋转方向在皮带轮（1）处转动发动机，如图24箭头所示

    4．检查凸轮轴的基本位置，如图25所示

    将1号汽缸的活塞定位于点火上止点，皮带滑轮（2）上的上止点标记必须与正时齿轮室盖罩的定位缘（箭头B）对齐。在1号汽缸的点火上止点时，凸轮轴和凸轮轴轴承盖（1）上的标记（箭头A）中央必须互相对正。

    如果检查位置与标准位置不符，则需重新设置凸轮轴的基本位置。
    5．设置凸轮轴的基本位置，如图26所示

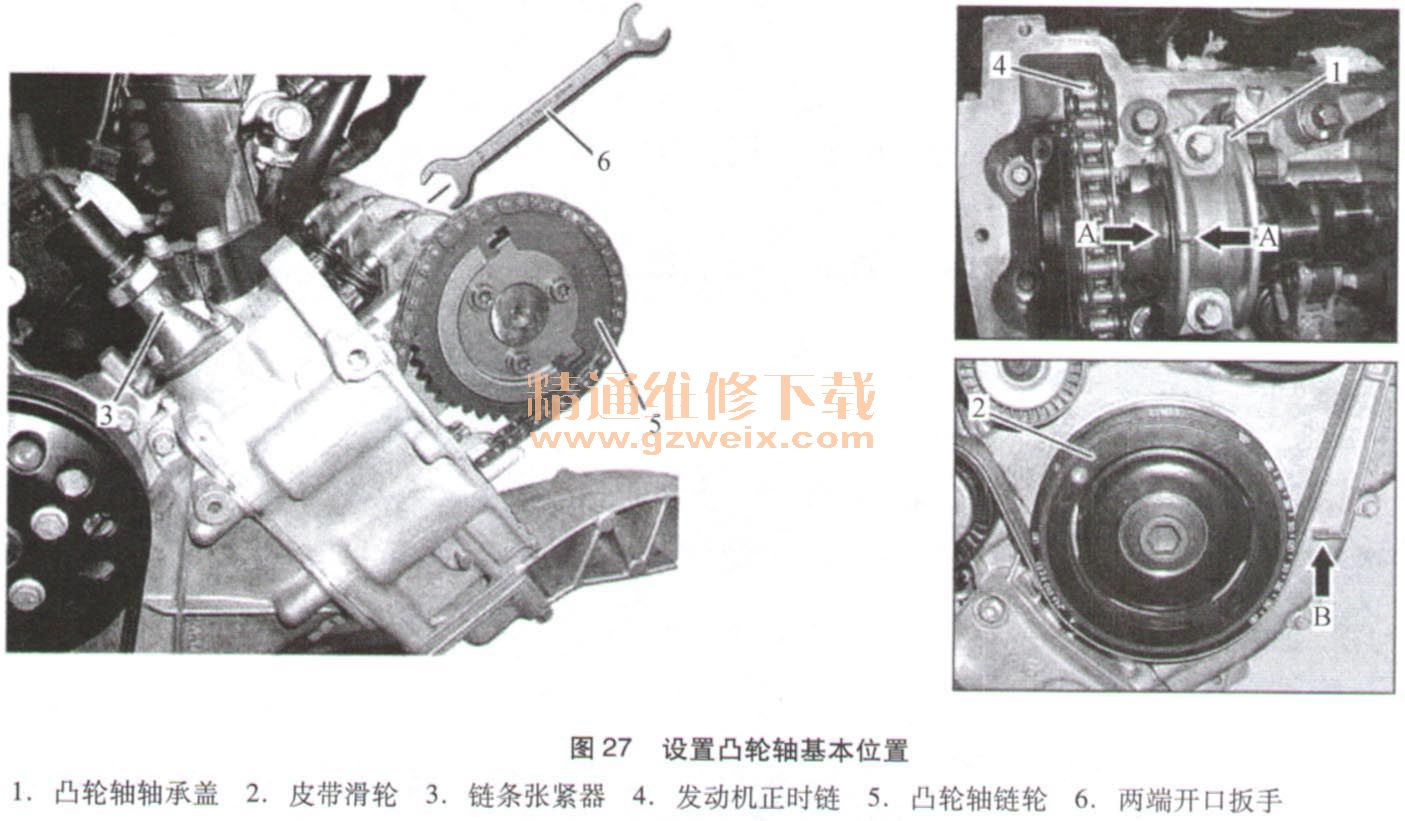

    从凸轮轴链轮（5）上分开发动机正时链（4），井保持其张紧状态。用两端开口扳手（6）将凸轮轴旋转到基本位置（点火上止点）：凸轮轴和凸轮轴轴承盖（1）的标记（箭头A）的中央必须互相止对，如图27所示。

    按相反顺序安装拆卸部件。装复后沿发动机运转方向转动发动机两次，重新检查凸轮轴的基本位置。
     相关资料：2015年4月奔驰WIS维修系统
