（6）OBD系统对失火检测系统的监测

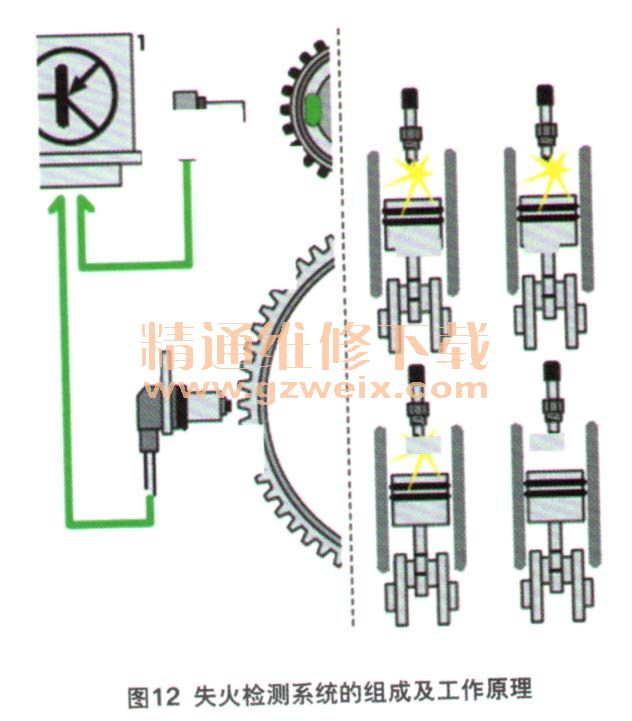

    失火检测系统的组成、功能及工作原理如下（图12）。

    功能：判别点火失败的气缸。
    组成：发动机控制单元、霍尔传感器和发动机转速传感器。
    工作过程：霍尔传感器提供凸轮轴位置信息，发动机转速传感器提供曲轴位置信息，发动机控制单元通过这2个传感器的信号进行综合判别，可确定失火的气缸。

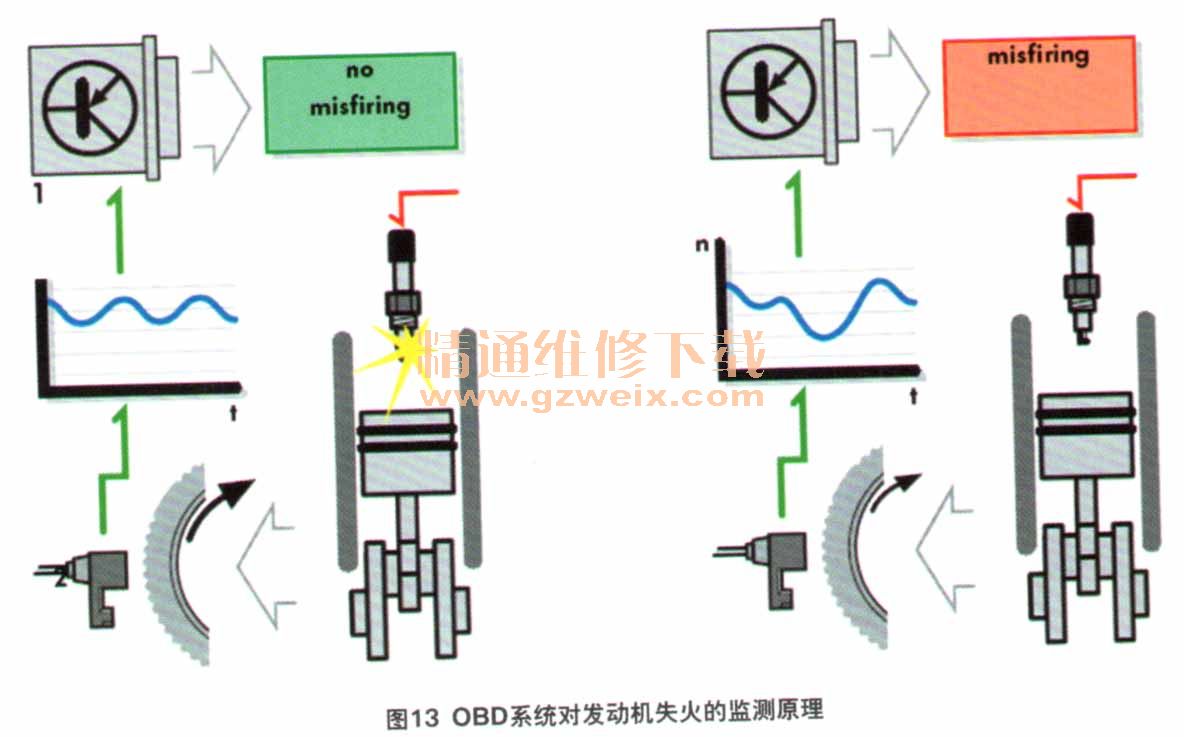

    OBD系统通过转速传感器监测发动机的失火，失火然导致发动机曲轴转速的波动（图13）。


    相关资料：2015年大众原厂维修信息系统ELSA 5.2
