冷却液的进、出管路设计为交叉布置方式，共分为4个接口，如图84（a）所示。接口分别为2个进口和2个出口，布置方式如图84所示。

    这种设计方式可以有效地避免因为管道过长而使得管道始、末端冷却液温度差异过大，进而造成电芯温度差异过大。另外，每条进、出管道又分为2个子管道［如图84（b）所示］，使得冷却液与管道接触面积增加，提高热传递效率。

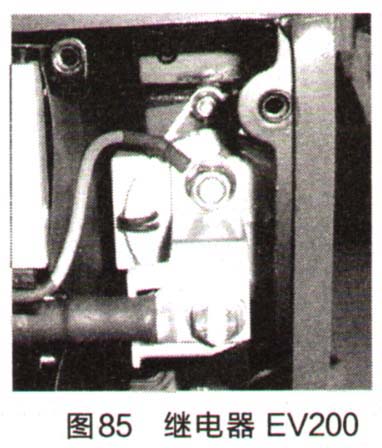

    ⑦高压电气系统设计特点。电池箱体内部由11个Sheet串联，两边空隙处安装各电气元件，包括DC/DC、Relay（2个EV200）、预充电阻、FUSE、BSM等。其型号如图85~图88所示。
