利用汽车发电机整流器储能的技术方案探究
来源:汽车维修  作者:佚名  2016-06-16 08:52:33

    一、技术方案简介
    该技术利用220V或380V标准交流电源,通过车辆发电机的二极管桥式整流电路,巧妙的将交流电源降压整流后,直接就车给车辆蓄电池进行补充恒流储能充电,不必将车辆蓄电池从汽车上拆下来,就可以随时进行储能充电,改变了车辆蓄电池恒流储能充电必须在充电间进行的现状,节约了时间,提高了维护保养效率,有利于延长车辆蓄电池的使用寿命,具有较好的应用价值。

    二、相关技术问题
    (一)基本原理
    通过变压器将220V或380V交流电源变压成14V或28V、输入汽车发电机整流器的桥式整流电路进行整流,经可变电阻器进行电流调节,通过电路转换开关,将输出的恒流电流直接供给车辆蓄电池,进行补充恒流储能充电。
    (二)组成及功用
      系统由变压器、可变电阻器、发电机内部整流器、电压表、熔断器、电流表、转换开关等组成。
    1.变压器:其作用是将220V或380V的交流电变成14V或28V的交流电。
    2.可变电阻器:其作用是调节充电电流。
    3.发电机内部整流器:将交流电变成直流电。
    4.电压表:指示变压器次级线圈的电压值。
      5.熔断器:用于过流保护。
    6.电流表:指示恒流充电电流的大小。
    7.转换开关:外接电源补充恒流充电与自身充电功能转换。
    (三)技术参数
    1.变压器:变压器的规格为BK-100 ( 200)、220~380/14 ( 28),其容量为100(200)VA,初级有2个电压端子220V和380V可供选择,次级电压为14V和28V安全电压,汽油车选用BK-100、220380/14,其容量为100VA,柴油车选用BK-200、220~380/28,其容量为200VA。
    2.可变电阻器:阻值可变范围为0~30Ω。
    3.发电机内部整流器:按原有发电机整流二极管的技术性能要求。
    4.电压表:量程为0~50V 。
    5.熔断器:10A。
    6.电流表:量程为0~50A。
      7.转换开关:六接柱二位双掷开关。
      (四)工作情况
      1.电气原理图(见图1)

      2.电路安装
    (1)习各发电机内部任意2相的输出端与这2相的整流器的输入端断开并引出接线4个端子。
    (2)将变压器的输出端与可变电阻、熔断器、电压表按原理图接好后引出2个接线端。
      (3)将6个接线端按原理图接于二位六接柱双掷开关。
    (4)按原理图将电流表接于线路中。
      (s)变压器的输入端、双掷开关、电流表安装在驾驶室内。
    三、工作过程
      以发配电220V电源为例,将发配电发电并稳定在220V、输入220V的初级线圈输入端,次级线圈得到14V左右的输出电压,

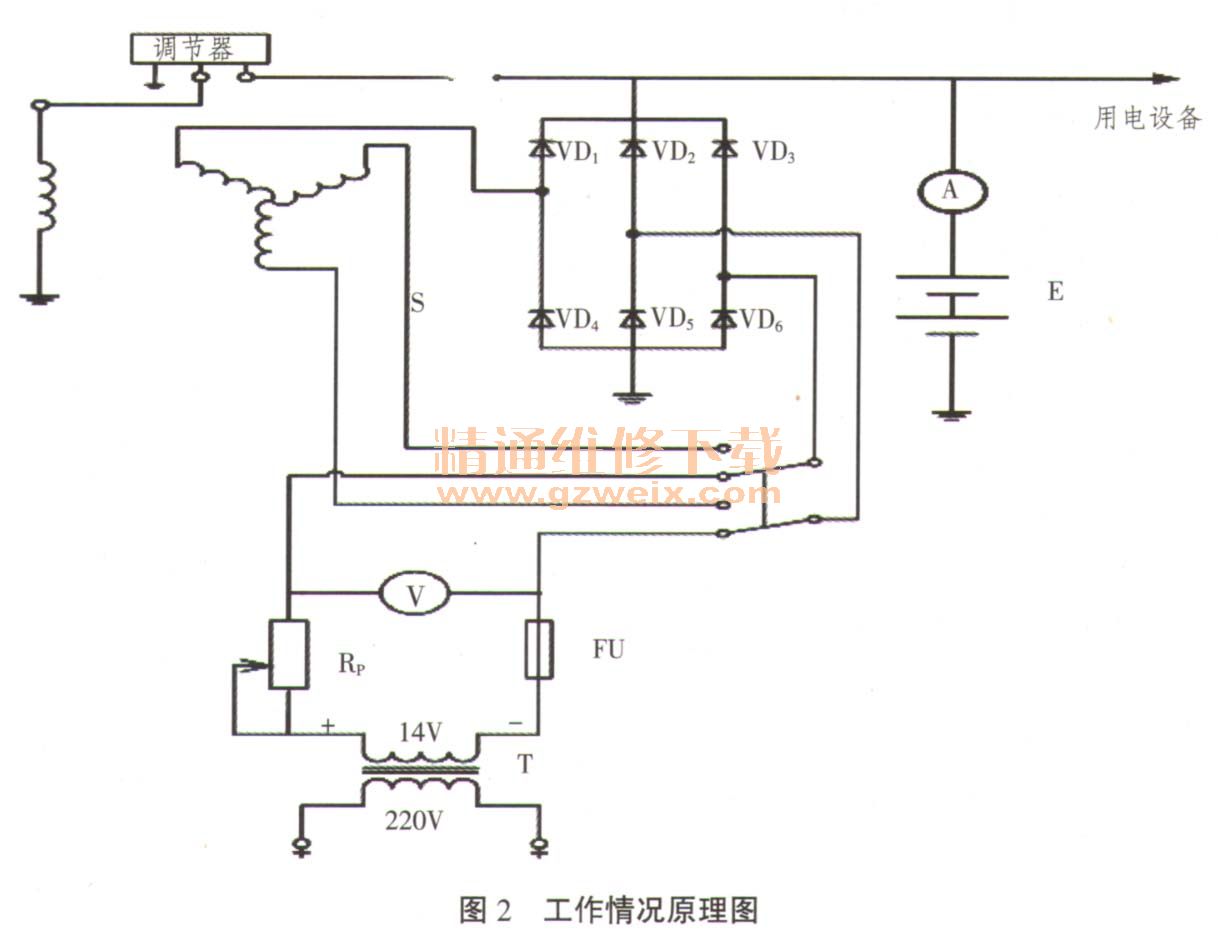

      (1)假设某时刻变压器次级线圈右端为负,左端为正(如图2所示)。

      则电流流过的路径:变压器次级线圈正极端→可变电阻器→二位六接柱双掷开关→二极管VD3→电流表→蓄电池正极→蓄电池负极→蓄电池搭铁→发电机搭铁→二极管VD5→二位六接柱双掷开关→熔断器FU→变压器次级线圈负极端。
      (2)假设某时刻变压器次级线圈右端为正,左端为负(如图3所示)。

[1] [2]  下一页
