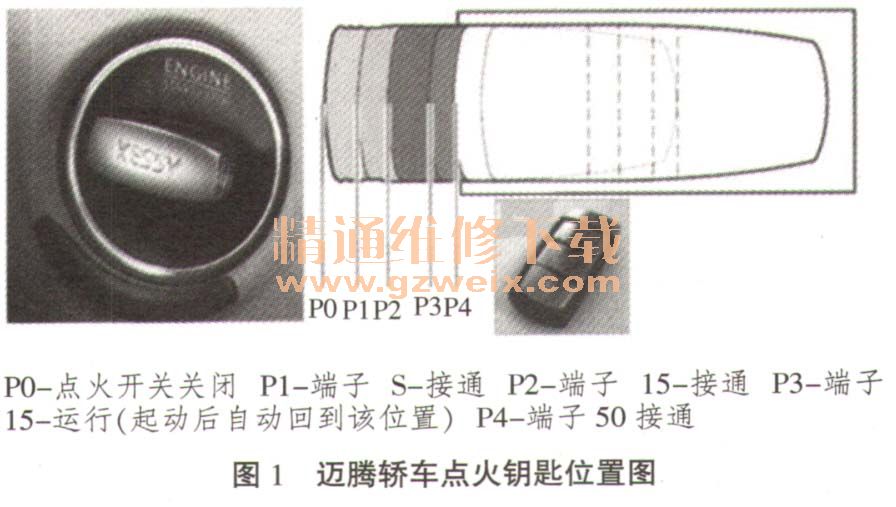

迈腾轿车的启动系统，是建立在第4代WFS防盗系统基础上的，该防盗系统并不是单纯的由1个控制单元控制，它是1个防盗功能体系，所有与防盗功能相关的控制单元数据都存储在中央数据库FAZIT中，通过一些控制单元将“防盗锁止”和“部件保护”功能联成一体。启动时，发动机电脑J623在满足启动条件且自身工作正常的情况下控制启动继电器J682和J710接地，启动发动机。2012款全新迈腾轿车点火钥匙有4个位置（如图1所示），电路图如图2所示。



      当钥匙在P1位置时：当点火钥匙插入时，P触点电源断开，S触点闭合，当J527接收到点火钥匙插入的S触点电源信号后，发送舒适总线唤醒信号和S触点已闭合信号给J393。J393通过串行数据总线将唤醒指令传输到J764上的T 10k/2端子，而唤醒J7640另外J764读取来自防盗止动系统读取单元D1的数据，然后将此数据通过串行数据总线传输到J393，随后J393进行点火钥匙识别，当确认点火钥匙合法时，J393给J764上的T10k/10端子提供30号电源，用以解除转向柱电动机锁N360。
      当钥匙在P2位置时：转向柱电动机解锁后，30号电源经J764上的T 10k/6端子传输至点火钥匙上的T 16f/8端子，当点火钥匙插入2挡时，电子点火开关D9接通J527/J519（中央电气控制单元）的15号和50号电源。仪表灯点亮。J764及J393确定点火钥匙合法后，通过CAN总线把此信息传递给数据总线诊断接口J533（网关），发动机控制单元接收J533信号后，防盗解除，车辆正常启动。
    当钥匙在P4位置时，电子点火开关中的50号电源触点闭合，向发动机控制单元J623发出启动信号，由发动机控制单元J623控制J682与J710接地，接通启动机电源并运转。
      当发动机启动后松开钥匙自动回到P3位置，如果变速器挡位置于P位，则开关会将该信号传递给转向柱电子设备的控制单元J527，该控制单元利用换挡杆P位置信号对点火钥匙进行锁止。只要换挡杆在P挡以外位置，即对N376输出12V电压，N376有电流流过，产生的电磁力吸合点火钥匙，防止钥匙拔出。
