用户界面控制器区域网络
(CAN):
·A1仪表盘
·A26八7主机
·A40/12平视显示器
·A76左前双向安全带紧急拉紧器
·A76/1右前反向安全带拉紧器
·B84/3倒车摄像机
·N2/10辅助防护装置控制单元
·N73电子点火开关控制单元
·N88轮胎压力监测系统控制单元
以太网:
·A26/17主机
驱动系统传感器CAN
·N3/9 CDI控制单元(针对柴油发动机)
·N3/10 ME控制单元(针对汽油发动机)
·N37/7柴油微粒滤清器下游的氮氧化物传感器控制单元
·N37/8选择性催化还原(
SCR)催化转换器下游的氮氧化物传感器控制单元
·N74炭烟颗粒传感器控制单元
·N118/5
AdBlue控制单元
车载智能信息系统控制器区域网络(CAN):
·A26/17主机
·A40/8 Audio/COMAND显示屏
·A40/9 Audio/COMAND操作单元
·A105触摸板
·N123/8移动电话托座控制单元
外围设备CAN:
·A40/11单目多功能摄像机
·A108主动式制动辅助控制单元
·B92/6后保险杠右外侧内置雷达测距传感器
·B92/11后保险杠左外侧内置雷达测距传感器
·E1n9左侧大灯控制单元
·E1n11左前照明单元LED矩阵控制单元
·E2n9右侧大灯控制单元
·E2n11右前照明单元LED矩阵控制单元
多媒体传输系统(MOST)环:
·A26/17主机
·A90/4调谐器单元
·N40/3音响系统功率放大器控制单元(带代码810)
·N40/7高级音响系统功率放大器控制单元(带代码811)
·N143电视调谐器控制单元
底盘FlexRay:
·A40/13立体式多功能摄像机
·A108/1 DISTRONIC车距引导装置控制单元
·B92/12近程及远程雷达传感器
·N30/4电控车辆稳定行驶系统(ESP)控制单元
·N51/3空气悬挂系统(AIRBODYCONTROL)控制单元
·N51/8 AIR BODY CONTROL增强版控制单元
·N62驻车系统控制单元
·N62/4智能驾驶控制单元
·N68电动动力转向控制单元
·N73电子点火开关控制单元
·N80转向柱套管模块控制单元
·N127传动系统控制单元
(二)方块图

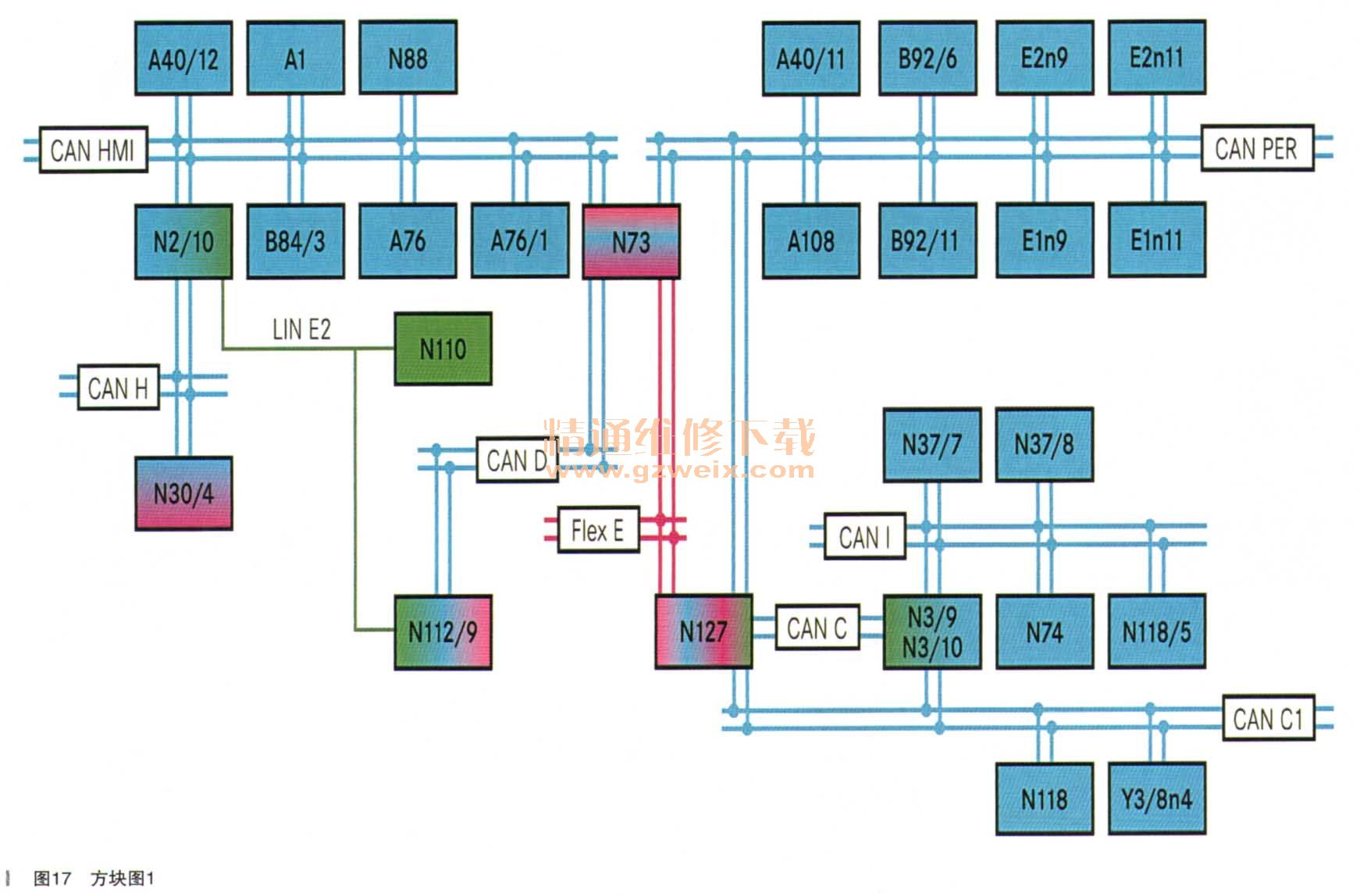

方块图如图17~19所示。
