C.减速机构

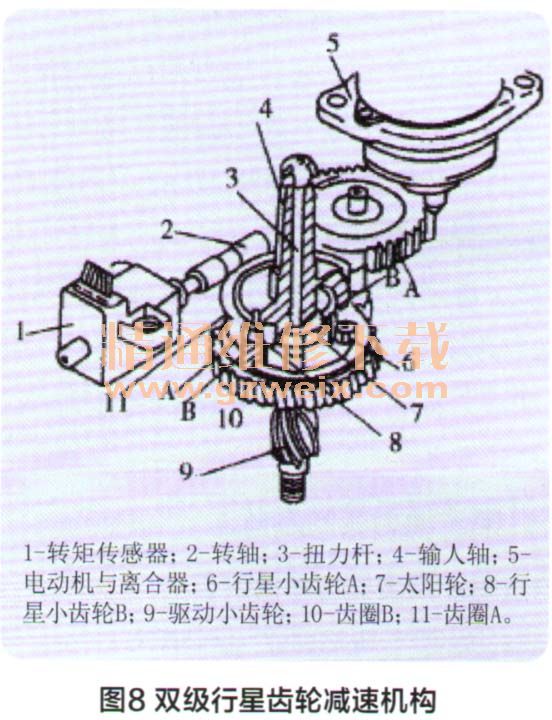

    目前使用的减速机构有多种组合方式，一般采用涡轮蜗杆与转向轴驱动组合式；也有的采用两级行星齿轮与传动齿轮组合式，如图8所示。

    图5是涡轮与斜齿轮组合方式。涡轮与固定在转向输出轴上的斜齿轮相啮合，它把电机的回转运动减速后传递到输出轴上。为了抑制噪声和提高耐久性，减速机构中的齿轮有的采用特殊齿形，有的采用树脂材料制成。
（4）控制系统

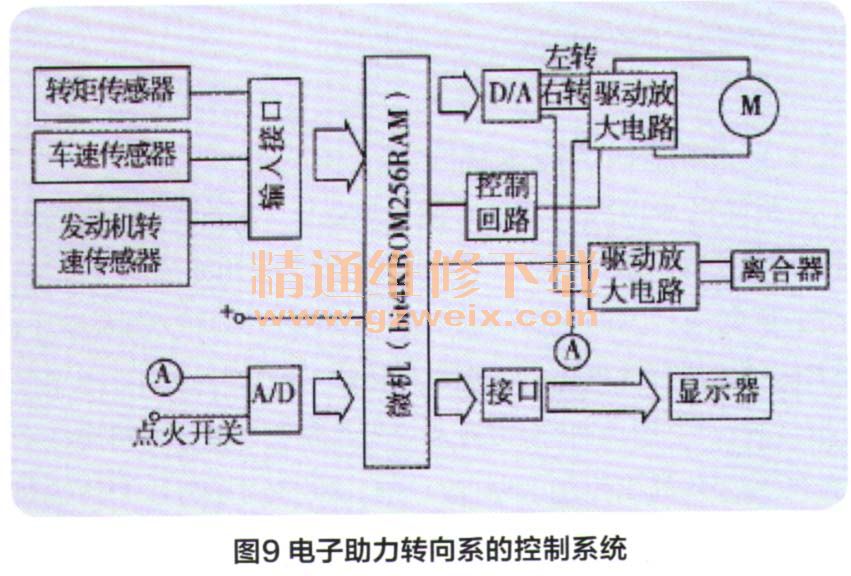

    电动动力转向的控制系统方框图如图9所示。该系统的核1b是一个有4KROM和256 RAM的8位微机。
    转向盘转矩信号和车速信号经过输入接口送人微机，随着车速的升高，微机控制相应地降低助力电动机电流，以减少助力转矩。发动机转速信号也被送人微机，当发动机处于怠速时，由于供电不足，助力电动机和离合器不工作。因此，电动动力转向工作时，电子控制单元必须控制发动机处于高怠速工作状态。点火开关的通断（ON/OFF）信号经A/D转换接口送入微机。当点火开关断开时，电动机和离合器不工作。微机输出控制指令经 D/A转换接口送人电动机和离合器的驱动放大电路中，控制电动机的旋转转向和离合器的离合。电动机的电流经驱动放大回路、电流表A/D转换接口反馈给微机，即电动机的实际电流与按微机指令应给的电流相比较，调节电动机的实际电流，使两者接近一致。

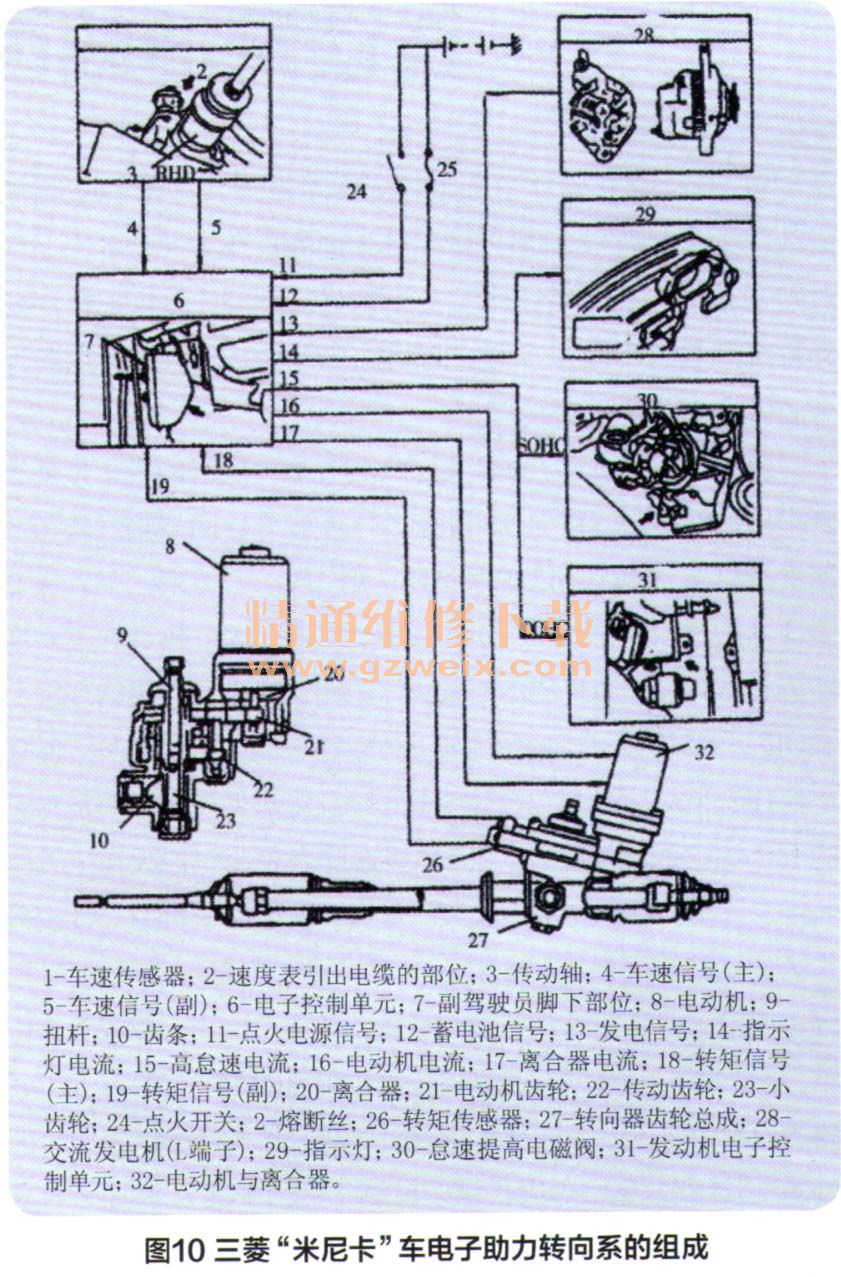

    三菱“米尼卡”车的电子助力转向系如图10所示，控制系统简图如图11所示。
