汽车空调属于汽车中的舒适系统,特别是在夏季,是汽车使用过程中不可或缺的设备。售价在15万元以内的汽车,空调系统的配件和制造费用在1万元以上,可见空调在一辆汽车上的份量。本文以奥迪车型为例,简要介绍汽车自动空调的基本工作原理、系统组成及空调制冷剂相关知识。
一、汽车空调的基本分类
1.手动空调
手动空调需要使用者自己去调节温度、送风模式和鼓风机转速等。
2.自动空调
自动空调可以自动岸卖保持某一预定的温度。为此,自动空调会自动地改变出风的温度、风扇的转速(空气流量)和气流的分配。
二、汽车空调系统的组成
汽车空调系统的基本组成包括暖风系统、制冷系统、通风净化系统、空调系统控制部件、空调系统网络拓扑。
1.暖风系统
空调暖风系统结构如图1所示。机缸体出来的热冷却液,分流一部分进入热交换器芯,再利用鼓风机强迫冷空气通过热交换器芯(工作原理如图2所示),被加热后的空气送入车厢,用来取暖或进行风窗除霜。
2.制冷系统

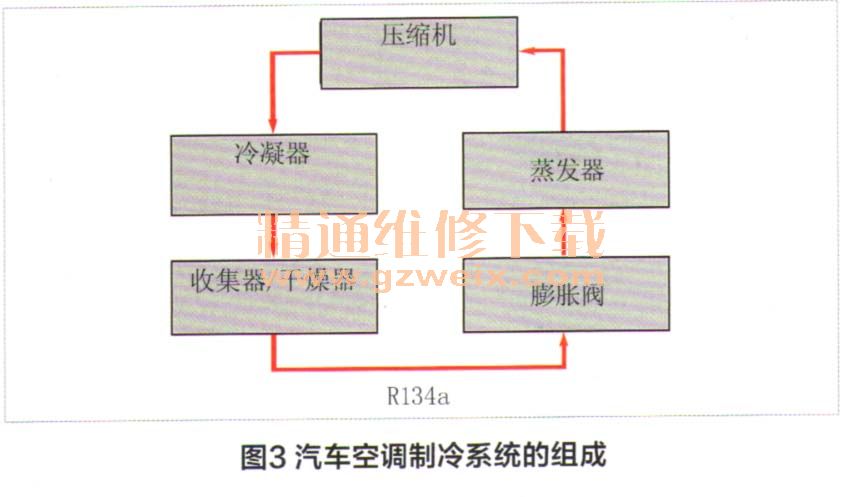

以膨胀阀式制冷剂循环回路为例,汽车空调制冷系统的组成如图3所示,结构图如图4所示。
