剖析奔驰M276/M278发动机技术亮点(中)
来源:汽车维修与保养  作者:佚名  2017-02-20 08:33:09

    五、进气系统
    M276使用了新式进气歧管转换设计,此设计在结构上有1个控制筒和2个谐振风门,通过打开或关闭控制筒和谐振风门的转换,可改变进气歧管的长度,从而在更大的转速范围内进行增压,优化发动机扭矩。该转换功能通过ME控制风门转换阀和控制筒转换阀来完成,根据发动机转速和负荷可分为以下三种情况。
    1.低转速范围
    在发动机转速小于3 200r/min、负荷大于50%时,谐振风门和控制筒的真空组件通过软管与转换阀相连,在转换阀未被促动时,弹簧作用力对真空组件加压并保持谐振风门和控制筒关闭,谐振室和中部气道关闭,即短进气道被关闭,空气流经左侧和右侧的长进气道(图17),振动频率低,输出扭矩较小。

    2.中等转速范围

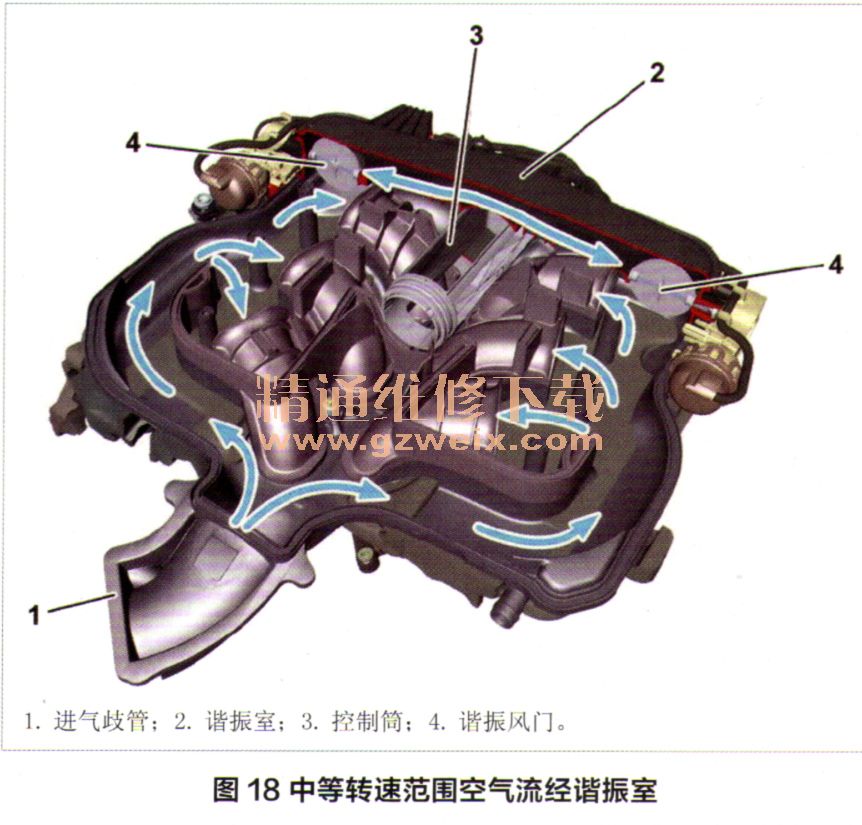

    当转速介于3200~4 250r/min之间且负荷大于50%时,ME通过接地信号促动谐振风门转换阀,谐振风门打开,控制筒保持关闭,这样,空气流经谐振室(图18),在进气歧管的左右两侧之间振动,从而提高了振动频率,并使扭矩升高。

    3.高转速范围
    当转速大于4 250r/min、负荷大于50%时,ME通过接地信号促动控制筒转换阀,控制筒打开(谐振风门依旧打开),空气流过中部气道(图19),进气通道被调节至适合更高换气频率的短进气道,流动阻力降低,实现更大的气体输送量,因此,进一步提高了振动频率和发动机功率。
