大事故车辆修理中的结构件更换(四)
来源:汽车维修与保养  作者:佚名  2017-02-21 09:01:59

    八、中部事故修理范例
    1.事故车辆损伤基本情况
    一辆路虎揽胜,经过路口时被其他车辆从侧向撞击,导致左侧车身中部严重变形(图43)。

    2.损伤评估
    目测检查,发现左侧前车门(铝)、前翼子板(铝)、前立柱、中立柱、门槛板变形较为严重,已达到更换程度。经保险公司及车主同意,进行拆解估损。拆卸前车门、翼子板、前保险杠等覆盖件,仔细检查损坏的零部件及损伤部位,在估损单上逐一进行记录。拆卸室内座椅、地毯,发现门槛内侧钢板变形严重,车身底板已产生严重的褶皱变形(图44)。该车前挡风玻璃未破损,但仪表台有明显的错位迹象,为避免遗漏,彻底检查出损伤波及范围,拆卸仪表台及附件,发现仪表台横梁已发生变形(图45)。车辆上举升架,测量底盘,确认车身底部数据正常,整个车身未产生“香蕉状”变形。

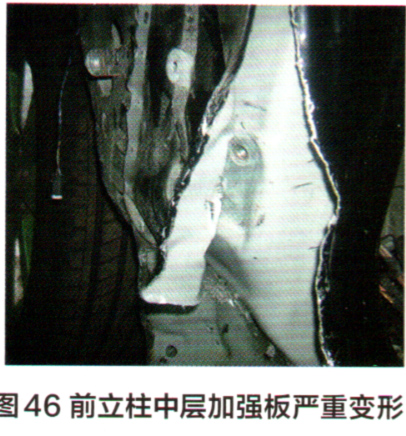

    左侧前立柱、中立柱、门槛损伤较为严重(图46),前立柱及门槛内侧钢板也严重变形。鉴于底板褶皱变形严重,从维修工艺上来讲,门槛内侧钢板应该更换,这样可以获得较大的作业空间,方便底板整形,充分释放应力。查阅配件系统,根据该车的实际损伤情况,并从节省材料的角度考虑,更换侧围板、前立柱加中立柱内侧钢板的方案较为适宜,其中侧围板包含门槛、前立柱及中立柱,并且表层钢板与中层加强板已通过电阻焊连接在一起,前立柱加中立柱内侧钢板包含门槛内侧钢板,为单层提供。

    经维修企业、车主与保险公司三方协商后,确认更换左侧前车门、前翼子板、侧围板、前立柱加中立柱内侧钢板(以下简称为侧围内板)等,车身底板及仪表台横梁等损伤部位整形修复。
    3.修理作业流程
(1)拆卸零部件

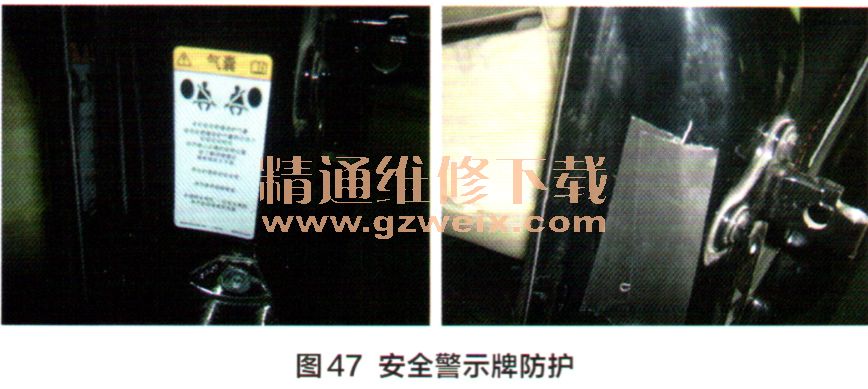

    拆卸前挡风玻璃,由于仪表台横梁变形,导致前挡风玻璃与玻璃框之间存在应力,拆卸时应小心谨慎,以免玻璃破损。挡风玻璃拆卸后最好摆放到角落部位,并确保放置稳固、可靠。该车型采用总成线束,线束之间无插头连接,拆卸总成线束工作量非常大,而且需要拆卸的零部件较多,因此可将线束理顺后放置到不妨碍操作的地方。中立柱上的警示牌使用胶带粘贴,进行防护,以避免板件分离、焊接等操作时损坏(图47)。此类粘贴型的警示牌,建议待车辆涂漆后再加热取下,并及时粘贴到原位置,以免粘贴表面落上灰尘而影响粘贴效果。
